TWELITE PAL
ブルーパル レッドパル
BLUE PAL / RED PAL
モノの無線タグシステム
センサーをモジュールで追加。

ブルーパル レッドパルBLUE PAL / RED PAL

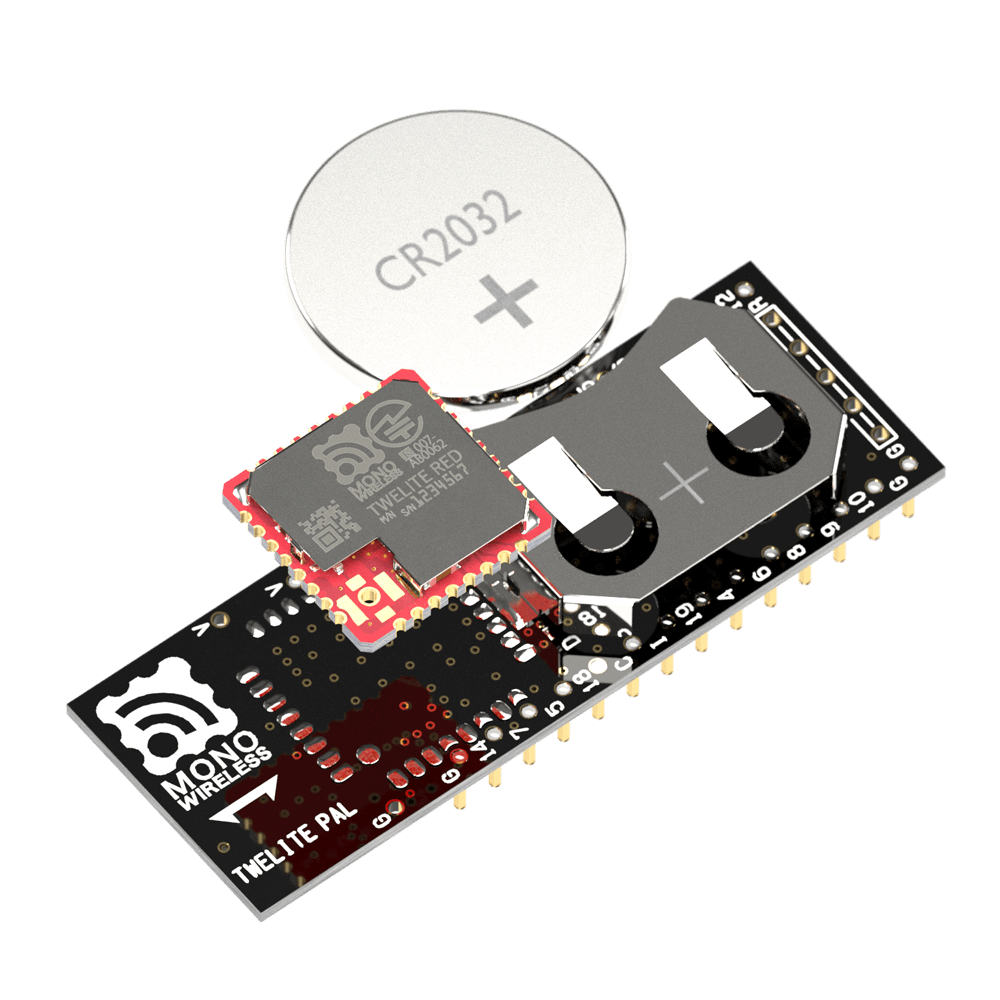

BLUE PAL / RED PALはTWELITEとコイン電池ホルダー(CR2032用)、基板アンテナ( MW-A-P1934)をワンパッケージにした無線モジュールです。専用のパルアプリ(App_Pal)がインストールされています。

2.54mmピッチの28ピン(600mil)DIP型ICの形状でTWELITE DIPと同じピン配列です。

拡張パルと接続することで、センサー等を追加することができます。

TWELITE-トワイライト
電池(CR2032)は付属しません。別途ご用意ください。
出荷時に書き込まれているアプリはパルアプリ(App_Pal)です。TWELITE DIPに書き込まれている標準アプリではありません。
28ピンは頻繁な着脱を想定しておりません。着脱の際はピンの曲がりや折れに注意してください。

内蔵アンテナ

基板アンテナ(MW-A-P1934)を実装したアンテナ内蔵タイプです。外部アンテナは接続できません。

TWELITE PAL-トワイライトパル
BLUE PAL
品名: TWELITE PAL
型番: MW-B-PAL-P
JAN: 4589512170549
送信出力
BLUE
標準出力
RED
高出力
アンテナ
pcb
基板アンテナ
初期アプリ
pal
APP_Pal
ネットで購入

Amazon

チップワンストップ

秋月電子通商

マルツ

aitendo

千石電商

TWELITE PAL-トワイライトパル
RED PAL
品名: TWELITE PAL
型番: MW-R-PAL-P
JAN: 4589512170556
送信出力
BLUE
標準出力
RED
高出力
アンテナ
pcb
基板アンテナ
初期アプリ
pal
APP_Pal
ネットで購入

Amazon

チップワンストップ

秋月電子通商

マルツ

aitendo

千石電商

特徴

安価で入手性が良いコイン型電池(CR2032)で動作します。

基板アンテナ(MW-A-P1934)を搭載しています。

専用のパルアプリ(App_Pal)(App_Pal)がインストールされています。

TWELITE R-トワイライターでアプリをアップデートできます。

設定モード(インタラクティブモード)で各種設定ができます。

拡張パルと接続することで電子工作不要でセンサー等を追加できます。

パソコンやボードPCに接続したMONOSTICK-モノスティックを親機として通信できます。

外形

TWELITE PAL

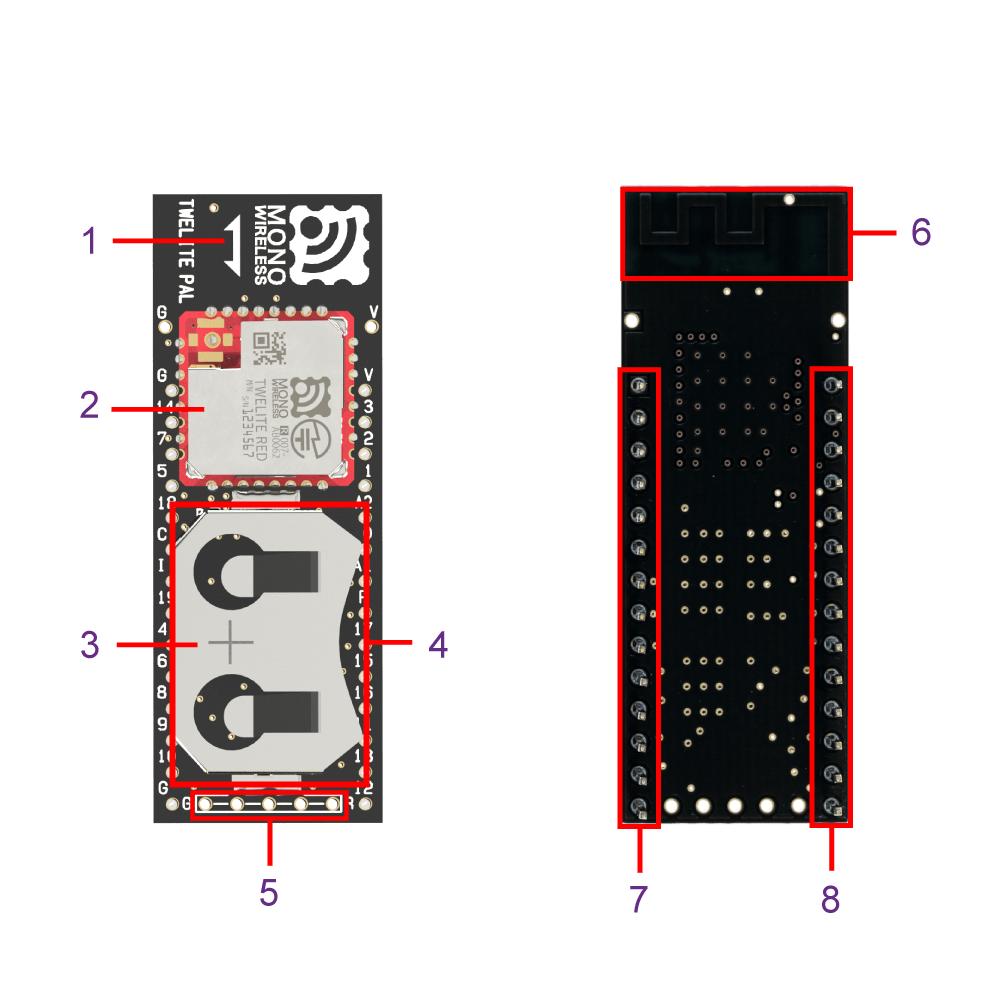

各部の説明

tweliter
tweliter
  1. アンテナ方向マーク
  2. TWELITE
  3. 電池極性マーク
  4. 電池ホルダー
  5. PALコネクター
  6. 基板アンテナ

❶ アンテナ方向マーク

良好な通信を確保するためにはアンテナの向きを意識する必要があります。電波には波の方向がありこれを偏波と呼びます。通信するアンテナ同士の偏波方向を合わせることにより通信感度が良くなります。詳細は良好な通信をさせるためにをご覧ください。

電波の方向



❷ TWELITE

SMDタイプのTWELITEです。2種類の出力(標準出力BLUE、高出力RED)があります。

❸ 電池極性マーク

電池を入れる向きを示すマークです。

❹ 電池ホルダー

CR2032用の電池ホルダーです。電池のプラス側が電池ホルダーに接触するように入れてください。

電池ホルダーの+側にショットキーバリアダイオードが接続されており、このダイオードによる電圧降下の影響で、TWELITEに供給される電源電圧はコイン電池の電圧より0.3V程度低くなります。ただし、CR2032の特性上、電池寿命に近づくまで初期の電圧値の周辺を維持するため、電池寿命に対する影響は軽微であると考えらえます。

❺ PALコネクター

SENSE PAL、CONTROL PAL等と接続するコネクターです。2.54mmピッチ、14ピンです。ピン配列はTWELITE DIPと同じです。

TWELITE PALのピンヘッダは太さは0.6mmです。TWELITE DIPに実装されているピンヘッダ(0.5mm)と太さが異なります。
ピンを曲げないように注意してください。根元にストレスがかかると折れることがあります。
着脱を行う場合は、必ず電池を抜いた状態で行ってください。着脱を頻繁に行なうとピンを破損する恐れがあります。

❻ 基板アンテナ

基板アンテナ(MW-A-P1934)です。

使用方法

電池の入れ方

使用する電池はコイン型リチウム電池CR2032です。電池ホルダー上に刻印された+のマークと電池の+マークが両方見える状態(プラス刻印がされたホルダーが電池のプラスに接触する状態)でしっかりと奥まで差し込んでください。

pal-r-coin
pal-r-coin
電池の向きに注意してください。逆に入れた場合、発熱し故障の原因になります。
電池挿入の際に電池ホルダーの付け根に強い力が加わらないように注意してください。
起動には2.3V以上の電圧が必要です。(起動した後は2.0V以上で動作します。)使用済みの電池を入れた場合、電圧が低い為に起動しない場合がありますのでご注意ください。

BLUE/RED PALには専用のパルアプリ(App_Pal)がインストールされています。電池が挿入されるとすぐに動作を開始します。

拡張パルと接続していない状態ではDI1(デジタル入力1)〜DI4(デジタル入力4)、AI1(アナログ入力1)〜AI4(アナログ入力4)の値を初期状態では1分間隔で送信開始します。無線送信中はRTA(無線送信状態)がLowになります。

pal-pins

拡張パルと接続された状態では上記の割り当てはそれぞれのPALに応じたものに自動的に変更されます。

設定の変更

通信チャネル、通信間隔、その他をインタラクティブモードで変更できます。設定にはTWELITE Rが必要です。

アプリの更新

専用のパルアプリ(App_Pal)が出荷時にインストールされていますが、新製品への対応や機能追加等の為に更新されます。必要に応じて最新版に書き換えてください。更新にはTWELITE R - トワイライターが必要です。

書き換えはTWELITE STAGE-トワイライトステージで行います。

TWELITE STAGE-トワイライトステージをダウンロードして、TWELITE STAGEのメニューから[アプリ書換] → [TWELITE APPSビルド&書換] → [App_PAL]を選択してください。

v1.0.1以降はステッカー上にバージョン番号が表記されています。BLUE/RED PALの電池ホルダー上にバージョンステッカーが貼付されていない場合はv1.0.0がインストールされています。

電池抜きジグ

コイン型電池CR2032を電池ホルダーから抜くためのジグです。3Dプリンタ用のデーターをダウンロードしてお使いください。

資料

ネットで購入

本製品はネット通販ですぐにご購入いただけます。

販売店

モノワイヤレスの製品は実店舗またはネット通販でご購入いただけます。
