製品の選び方
用途別に選ぶ。

Selection guide製品の選び方

TWELITEとは

モノワイヤレスの製品の核はTWELITEトワイライトです。TWELITEは無線機能を有した32ビットマイコンです。

TWELITEは汎用マイコンの様にソフトウエアを自由に書換えることができます。あらかじめ用意された各種アプリを使用したり、そのソースコードを編集したり、プログラムを新たに作成することもできます。

TWELITE-トワイライトを機能部品として最終製品に搭載することにより、容易にそして敏速に無線機能を付加することができます。

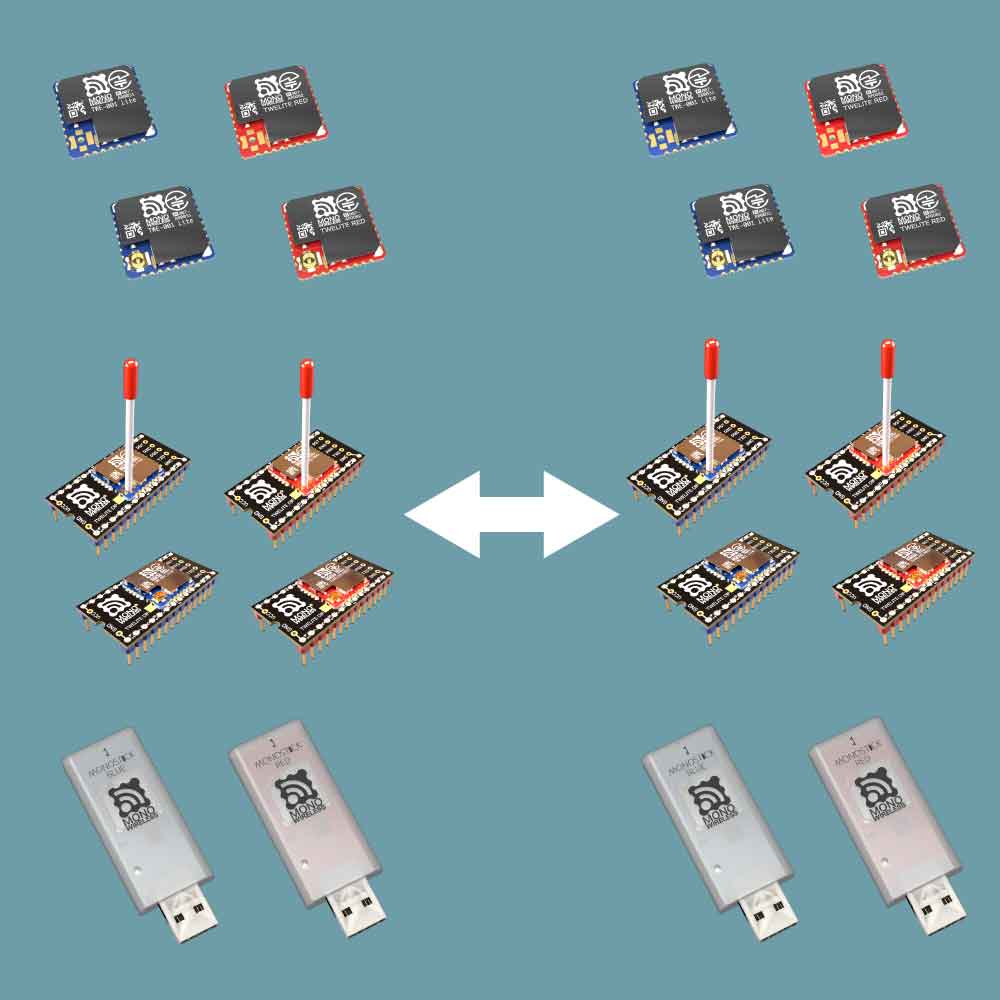

TWELITEの種類

以下の手順で最適なTWELITEをお選びください。

① アンテナを選ぶ

TWELITE
スルーホール
TWELITE
同軸コネクタ

アンテナ接続端子はスルーホールと同軸コネクタの2種類があります。接続するアンテナに応じて選択してください。

スルーホール

hole スルーホールは安価な外部アンテナとしてワイヤアンテナを接続(半田付け)できます。また、TWELITEを実装する親機基板上に基板アンテナを構成することもできます。

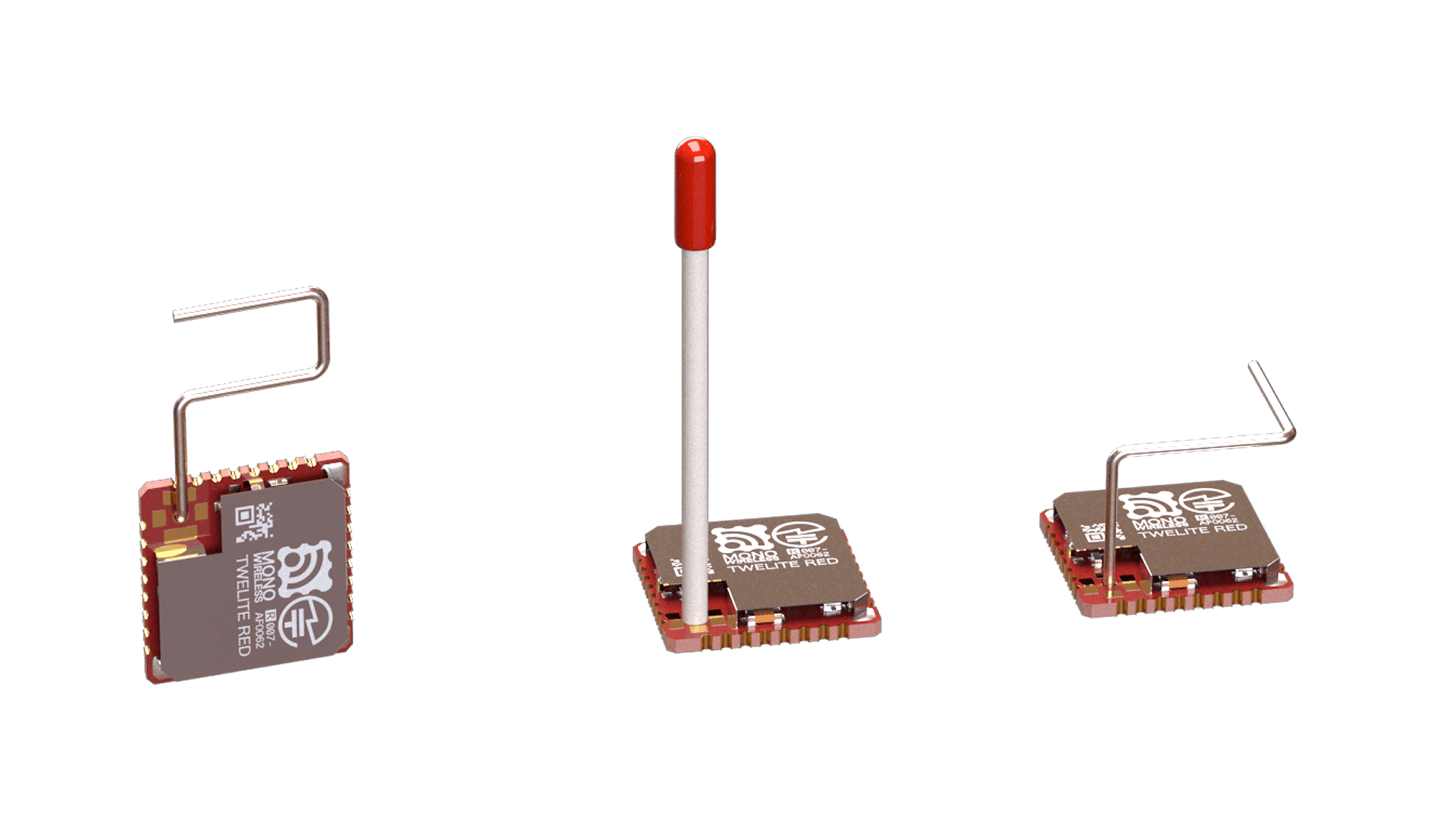

ワイヤアンテナ
TWELITEのアンテナ端子がスルーホールタイプにはんだ付けして使用します。安価にアンテナを構成できます。ハテナ型、マッチ棒型、カギ型の3種類から選択できます。
基板アンテナ
TWELITEのアンテナ端子がスルーホールタイプを使用します。TWELITEを実装する親基板にパターンを形成し、アンテナとすることができます。量産をする場合に適しています。

同軸コネクタ

pcb 同軸コネクタは用途に合わせ薄型アンテナダイポールアンテナ指向性アンテナを接続できます。より安定した通信が期待できます。

同軸コネクタ接続
TWELITEのアンテナ端子が同軸コネクタタイプに接続して使用します。安定した通信が期待できます。

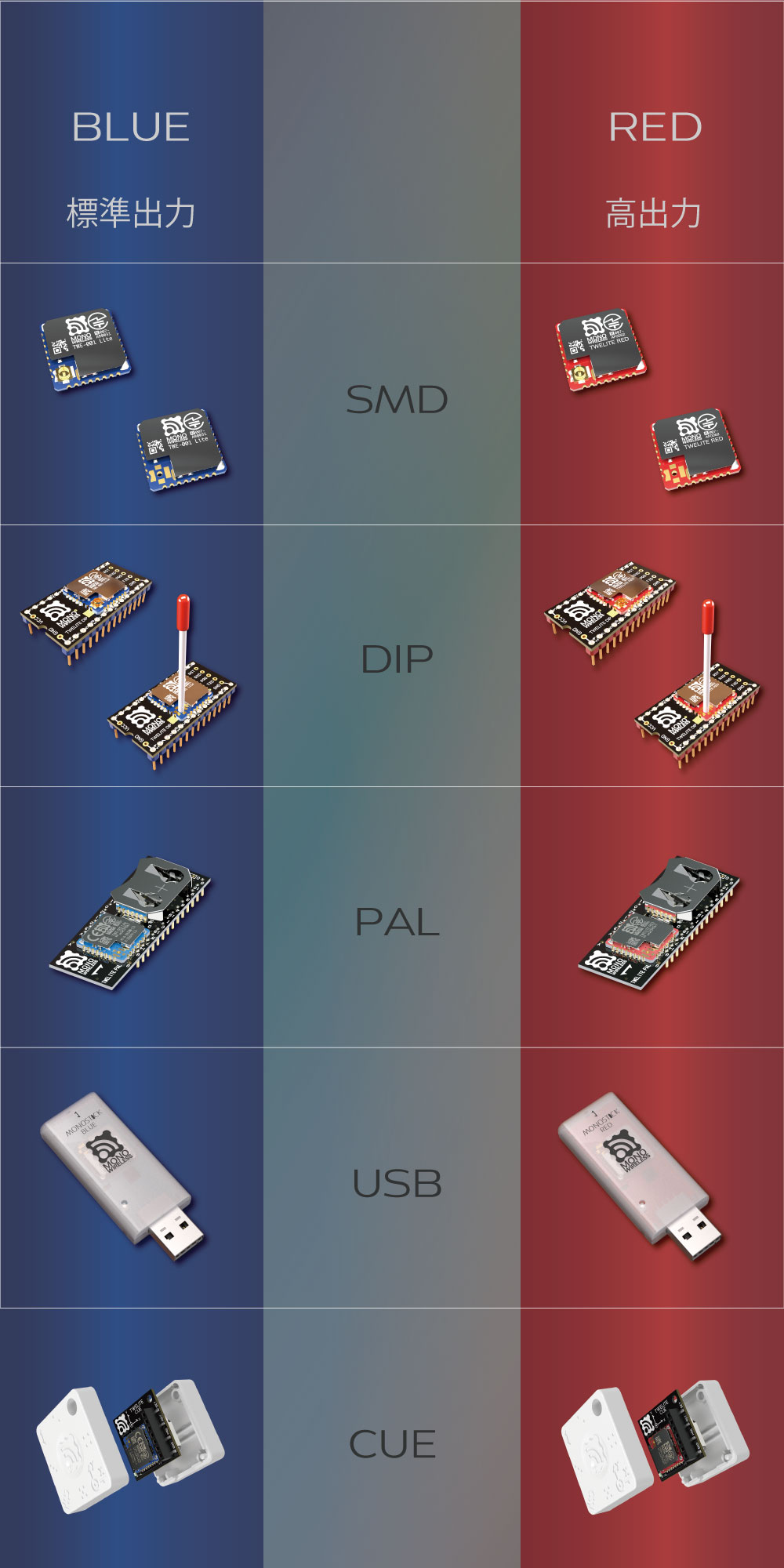

② 送信出力を選ぶ

通信環境により選択してください。

BLUE

標準出力 標準出力 BLUE-ブルー(1mW級)

RED

高出力 高出力 RED-レッド(10mW級)

③ 実装形態を選ぶ

SMD

smd TWELITEの形状は自動機により親基板に搭載可能な表面実装(SMD)タイプになっており、接続コネクタが不要で量産に最適です。

TWELITE-トワイライト
TWELITE リール(1,000個)
TWELITE-トワイライト 無線モジュール
<ruby>TWELITE<rt>トワイライト</rt></ruby>
The wireless of things
モノをつなぐ無線マイコン。
トワイライトTWELITE
無線機能を持ったマイコンです。センサーやスイッチ、LED等を接続した親基板に実装することで小型無線装置を作成できます。消費電力が小さく、電池での長時間稼動が可能です。自動実装機で表面実装できるため大量生産に適しています。

DIP

dip 入門用や試作、小規模ロットの生産に便利な2.54mmピッチ28ピンDIP形状のTWELITE DIP-トワイライトディップもご用意しております。

TWELITE DIP - トワイライト ディップ
超簡単!無線マイコン
ホビーに、学習に、試作に。
トワイライトディップTWELITE DIP
TWELITEを2.54mmピッチの基板に搭載した28ピンDIP型です。手作業での配線が容易です。汎用基板やソケットに直接搭載でき、試作や小規模ロット生産に適しています。

UART

dip 外部のマイコンとUART接続するためのTX、RX、VCC、GNDを含んだ7ピンのソケットを実装しています。

TWELITE UART - トワイライトユーアート
シリアル通信無線マイコン
UARTシリアルで接続する。
トワイライトユーアートTWELITE UART
外部のマイコンとUART接続する場合に便利です。TX、RX、VCC、GNDを含んだ7ピンのソケットを実装しています。シリアル通信に特化したTWELITEです。

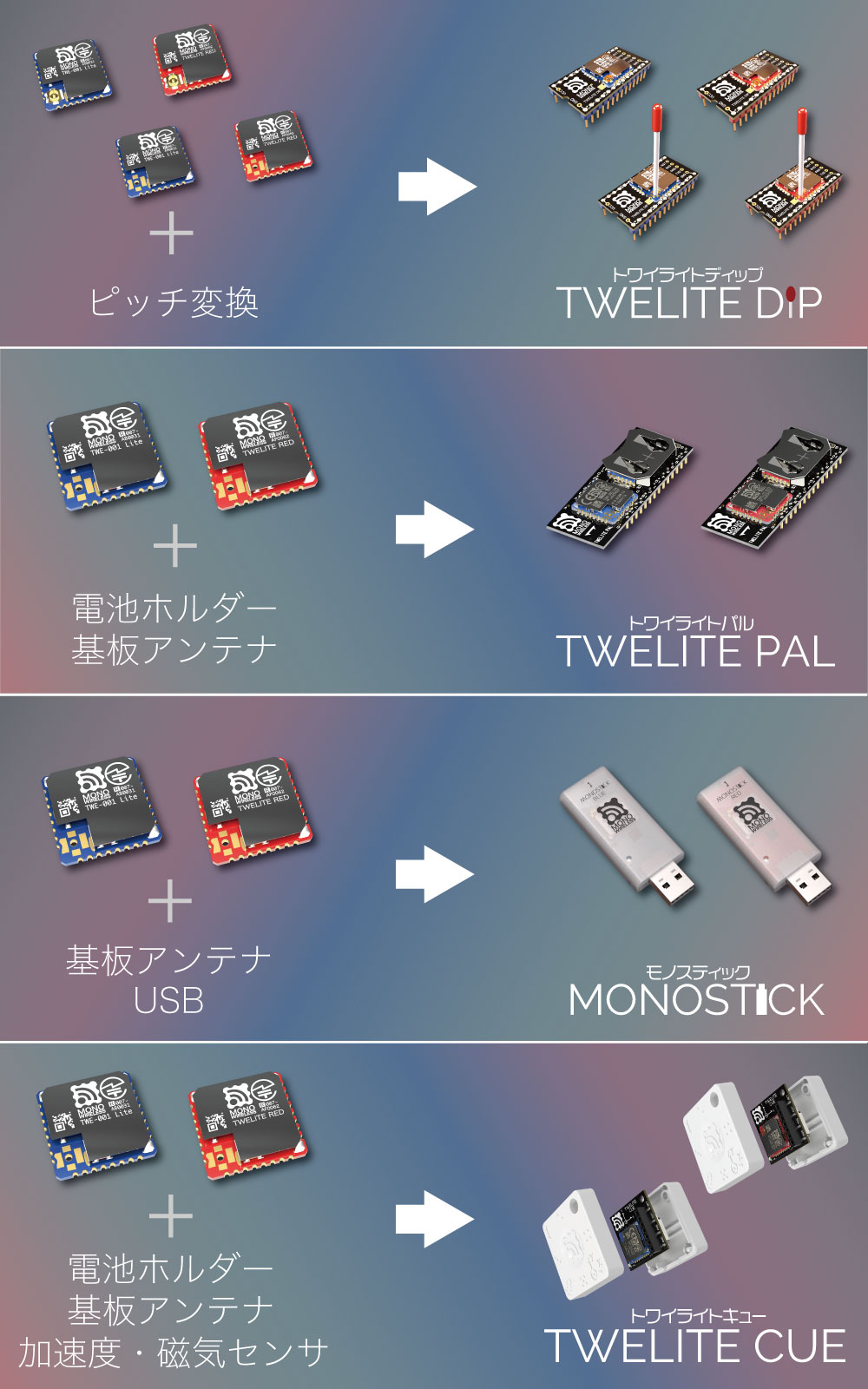

TWELITEの派生

TWELITE-トワイライト TWELITE DIP-トワイライトディップ
トワイライトTWEITE
トワイライトディップTWELITE DIP
ピッチ変換

TWELITE-トワイライト TWELITE UART-トワイライトユーアート
トワイライトTWEITE
トワイライトユーアートTWELITE UART
7Pコネクター

TWELITE-トワイライト TWELITE PAL-トワイライトパル
トワイライトTWEITE
トワイライトパルTWELITE PAL
ピッチ変換
電池ホルダー
TWELITE-トワイライト MONOSTICK-モノスティック
トワイライトTWEITE
モノスティックMONOSTICK
USB

TWELITE-トワイライト TWELITE CUE-トワイライトキュー
トワイライトTWEITE
トワイライトキューTWELITE CUE
磁気/加速度センサー
電池ホルダー
TWELITE-トワイライト TWELITE ARIA-トワイライトアリア
トワイライトTWEITE
トワイライトアリアTWELITE ARIA
磁気/湿度/温度センサー
電池ホルダー
TWELITE-トワイライト TWELITE SPOT-トワイライトスポット
トワイライトTWEITE
トワイライトスポットTWELITE SPOT
ESP32 - 無線LAN


TWELITE PAL-トワイライトパル

TWELITE PALはモノを無線でつなぐための無線タグシステムです。無線マイコンモジュール BLUE PAL - ブルーパル / RED PAL - レッドパルはTWELITEと基板アンテナ(MW-A-P1934)、コイン型電池 ( CR2032 ) ホルダーを搭載した28ピンDIP形状のモジュールです。拡張ジュールを接続し、モノに装着することにより電子工作不要で様々な情報を無線で収集できます。

MONOSTICK-モノスティック

TWELITEにUSBインターフェースを付加したものです。パソコンやボードPC等とUSB接続できます。パソコンやボードPC等を親機とする場合に便利です。中継機としても使用できます。アンテナは親基板上に配線パターンとして構成された基板アンテナ(MW-A-P1934)です。標準出力タイプのBLUE-ブルーと高出力タイプのRED-レッドが選択できます。

TWELITE CUE-トワイライトキュー

TWELITE CUEはTWELITE、3軸加速度センサー、磁気センサー、コイン電池ホルダ、基板アンテナ(MW-A-P1934)をワンパッケージにしたものです。専用ソフトウエア キューアプリ(App_CUE)があらかじめ書き込まれており、コイン型電池(CR2032)を入れるとすぐに動作を開始します。省電力で年単位の連続稼働も可能です。

TWELITE ARIA-トワイライトアリア

TWELITE ARIAはTWELITE、3軸加速度センサー、湿度・温度センサー、コイン電池ホルダ、基板アンテナ(MW-A-P1934)をワンパッケージにしたものです。専用ソフトウエア アリアアプリ(App_ARIA)があらかじめ書き込まれており、コイン型電池(CR2032)を入れるとすぐに動作を開始します。省電力で年単位の連続稼働も可能です。

TWELITE SPOT-トワイライトスポット

TWELITE SPOT トワイライトスポット TWELITE トワイライト とESP32をUART(シリアル)で接続しワンパッケージにしたものです。 TWELITE トワイライト のネットワーク( TWELITE NET トワイライトネット )を無線LANに接続するための装置です。パソコンやスマートフォンと TWELITE トワイライト が無線LAN経由で通信できます。
