センサーネットワーク
センサーネットワーク
無線センサーの通信網
情報を収集する。

ワイヤレスセンサーネットワークとは? | WSNの意味

ワイヤレスセンサーネットワーク(WSN)とは、多数の無線センサーを配置し、無線センサーからの情報を収集するためのものです。無線を使用することにより配線の必要が無くなりケーブルや敷設の費用が節約できます。また、従来は設置場所の制約や費用の問題で実現できなかったセンサーネットワークを無線化することにより構築可能です。

ワイヤレスセンサーネットワーク(WSN)での計測データや計測場所は非常に幅広く様々です。

ワイヤレスセンサーネットワーク(WSN)はM2Mモノのインターネット(Internet of Things)で必要となる技術です。

ワイヤレスセンサーネットワーク適用例

ワイヤレスセンサーネットワーク(WSN)が使用される場所は様々です。環境を含めモノの状態を知りたい場合に適用できます。以下に一部の例をご紹介します。

センサーネットワーク
屋外
環境モニタリング(温度・湿度・照度・雨量)、GPS測量、街灯制御・監視、防災モニタリング、建造物監視、CEMS
店舗
照明制御、空調制御、監視、冷蔵庫、POSシステム、電子棚札、HACCP
家屋
RFリモコン、ホームセンサー(温度・湿度・ハウスダスト・照度)、セキュリティー、スマートホーム、HAN、HEMS
ビル
環境モニタリング(温度・湿度・照度・CO2)、ビル管理、照明制御、空調制御・監視(HVAC)、セキュリティー、BEMS
工場
稼働状況管理、故障予知、予兆保全、予知保全、工程管理、FA機器間通信、自動機制御・監視、表示機制御、電力監視、FEMS、トレーサビリティー
倉庫
物流監視、位置情報、空調制御・監視、アクティブRFタグ、ピッキング

ワイヤレスセンサーネットワーク形態

ワイヤレスセンサーネットワーク(WSN)を構築する際のネットワーク形態(トポロジー)は、1対1型、スター型、ツリー型、メッシュ型、リニア型があります。

1対1型ネットワーク
1対1型ネットワーク
1対1型ネットワークは1つの親機と1つの子機により構成される最も単純なセンサーネットワークです。
スター型ネットワーク
スター型ネットワーク
スター型ネットワークは1つの親機と複数の子機により構成される1対N個の星型のセンサーネットワークです。
ツリー型ネットワーク
ツリー型ネットワーク
ツリー型ネットワークは1つの親機と複数の中継機と子機により構成される木の枝型のセンサーネットワークです。 中継機はデータをバケツリレーのように中継します。

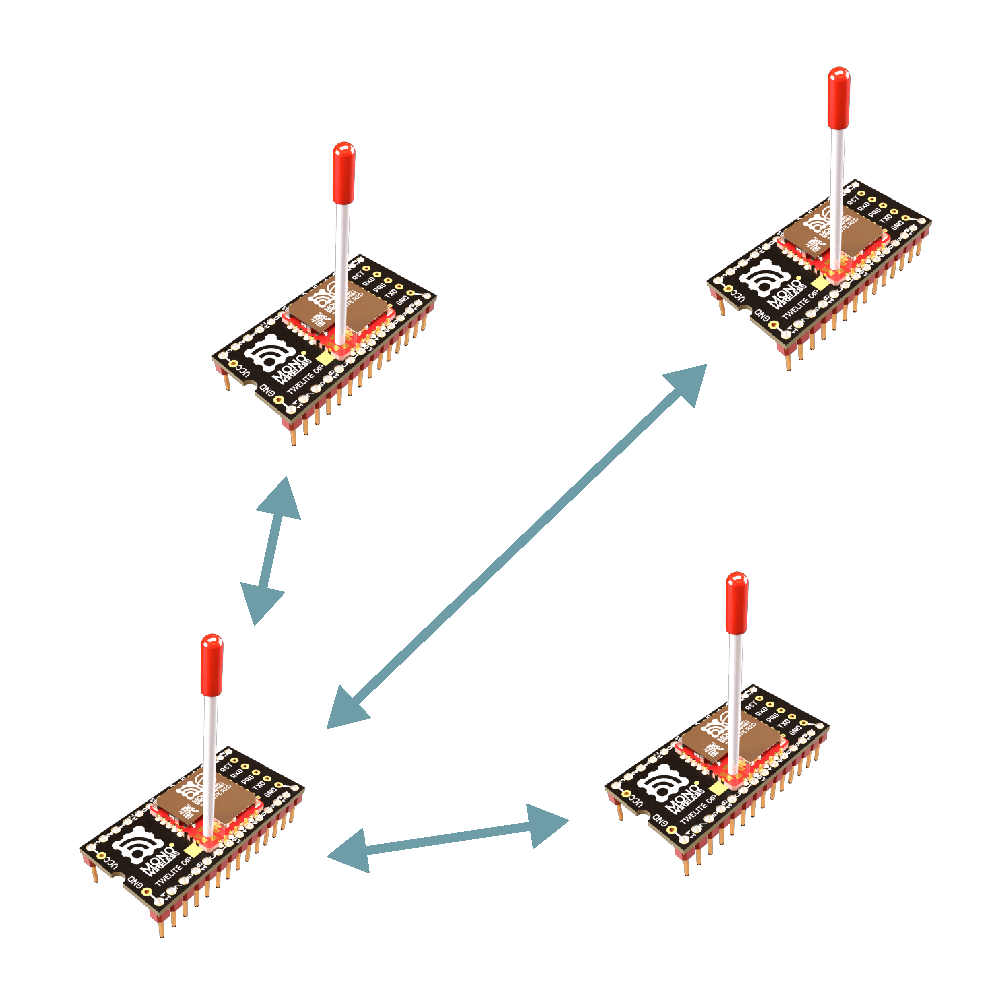

メッシュ型ネットワーク
メッシュ型ネットワーク
メッシュ型ネットワークは親機、中継機が網目状に接続され、複数の通信路が確保できます。一つの通信路に問題が発生しても、別の中継機を迂回して通信を継続できます。
リニア型ネットワーク
リニア型ネットワーク
リニア型ネットワークは、複数の中継機を介して子機と親機を接続する一列線型のセンサーネットワークです。長距離の通信が可能です。

ワイヤレスセンサーネットワーク(WSN)を構築する際のネットワーク形態(トポロジー)は、お客様のアプリケーションに最適なものを選択します。モノをつなぐ無線マイコンモジュールTWELITE-トワイライトは、上記のような幅広い選択肢を提供いたします。

ワイヤレスセンサーネットワークの活用

情報を収集
情報を収集
センサーネットワークを介してデータを収集する。
情報を保存・蓄積
情報を保存・蓄積
収集したデータをデータベースに保存し、蓄積し、履歴を管理する。
情報を可視化
情報を可視化
蓄積されたデータを整理・可視化し、分析する。

コントロール
コントロール
モノを操作する。
離れたモノを操作する遠隔制御ができます。
モニター
モニタリング
モノの状態を知る。
離れたモノの状態を知る遠隔監視ができます。
MONOSTICK-モノスティック
シンクロ
モノ同士で対話する。
離れたモノ同士で任意データを無線で送受信ができます。

ワイヤレスセンサーネットワーク向けの無線規格

ワイヤレスセンサーネットワーク(WSN)を構築する際に無線モジュールに要求される主な条件は以下の通りです。

これらの要求を満たすために策定された無線規格がIEEE802.15.4です。IEEE802.15.4はワイヤレスセンサーネットワーク(WSN)の構築を目的としており、無線センサ通信に最も適した国際規格となっております。国際標準規格ですので一社に依存しないため、製品の安定供給を担保できます。更に価格競争力の面でも有利です。

IEEE802.15.4のワイヤレスセンサーネットワーク(WSN)に特化しているポイントは以下の通りです。

モノをつなぐ無線マイコンモジュールTWELITEは、各種センサの無線化に便利な無線モジュールです。ワイヤレスセンサーネットワーク(WSN)を構築する機器の開発をする際にお役立て下さい。

ワイヤレスセンサー

温度/湿度センサー無線タグ

温度/湿度センサーの情報を無線で収集できます。中継機を設置するとより広いネットワーク範囲で使用できます。

TWELITE ARIA
NEW
TWELITE ARIA - トワイライトアリア
磁気・湿度・温度センサータグ
温度・湿度を無線でお知らせ。
トワイライトアリアTWELITE ARIA
TWELITE トワイライト とコイン電池ホルダ、温度センサー、湿度センサー、アンテナをワンパッケージにした無線タグです。温度・湿度を無線送信できます。

モノの動きをキャッチする無線タグ

モノの動きをキャッチする無線タグ


TWELITE 2525A

TWELITE CUE



加速度センサー
磁気センサー
TWELITE CUE - トワイライトキュー
磁気・加速度センサータグ
モノの動きを無線でお知らせ。
トワイライトキューTWELITE CUE
TWELITE CUE - トワイライトキューはTWELITEとコイン電池ホルダ、加速度センサー、磁気センサー、アンテナをワンパッケージにした無線タグです。モノに装着することで動きや状態を無線送信できます。

親機・中継機

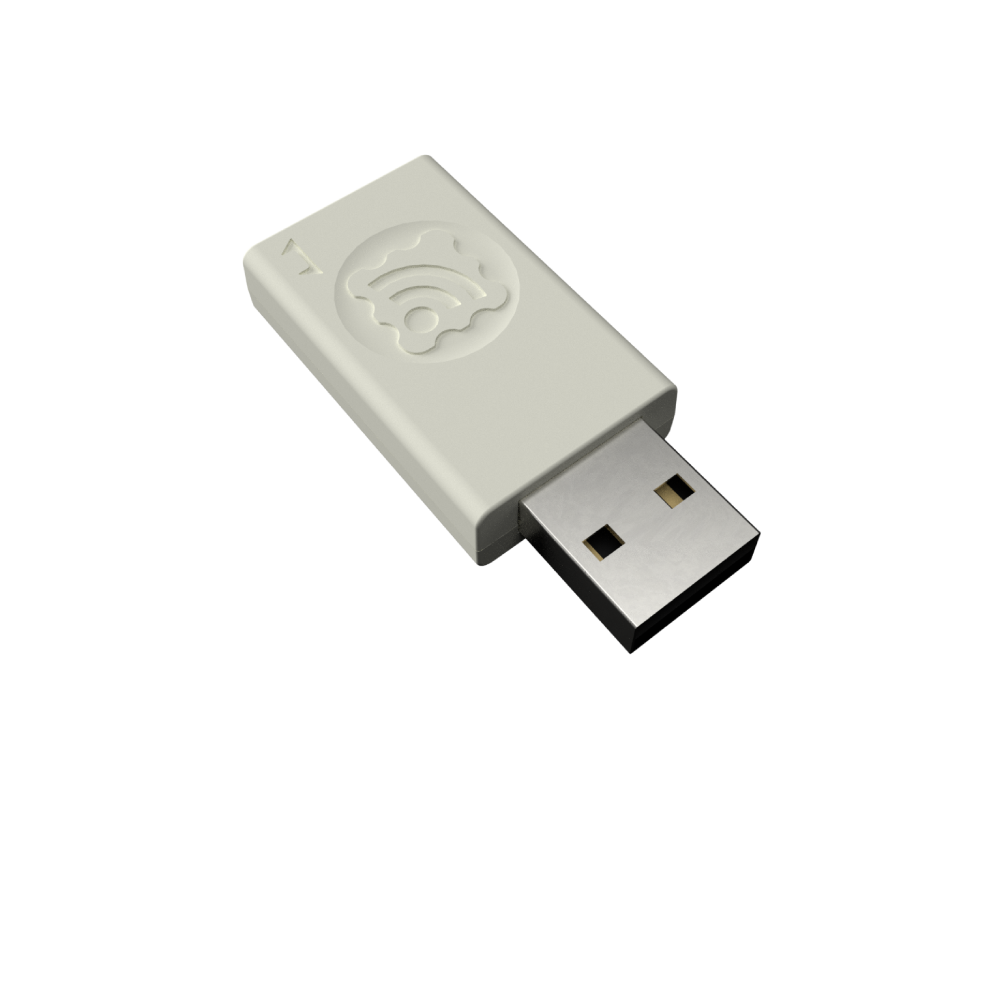

MONOSTICK - モノスティック
TWELITE USBスティック
親機、中継機に。
モノスティックMONOSTICK
MONOSTICK-モノスティックはUSB機器に接続できる TWELITE トワイライト です。パソコンやタブレット等にUSB接続できます。親機や中継機として機能します。

モノをつなぐ無線マイコン

<ruby>TWELITE<rt>トワイライト</rt></ruby>
The wireless of things
モノをつなぐ無線マイコン。
トワイライトTWELITE
無線機能を持ったマイコンです。センサーやスイッチ、LED等を接続した親基板に実装することで小型無線装置を作成できます。消費電力が小さく、電池での長時間稼動が可能です。自動実装機で表面実装できるため大量生産に適しています。

モノをつなぐ無線マイコン TWELITE-トワイライトはワイヤレスセンサーネットワークを構築する上での無線モジュールへの要件である、超小型、低消費電力、安定通信を満たすことができます。

ホビーに、試作に、学習に

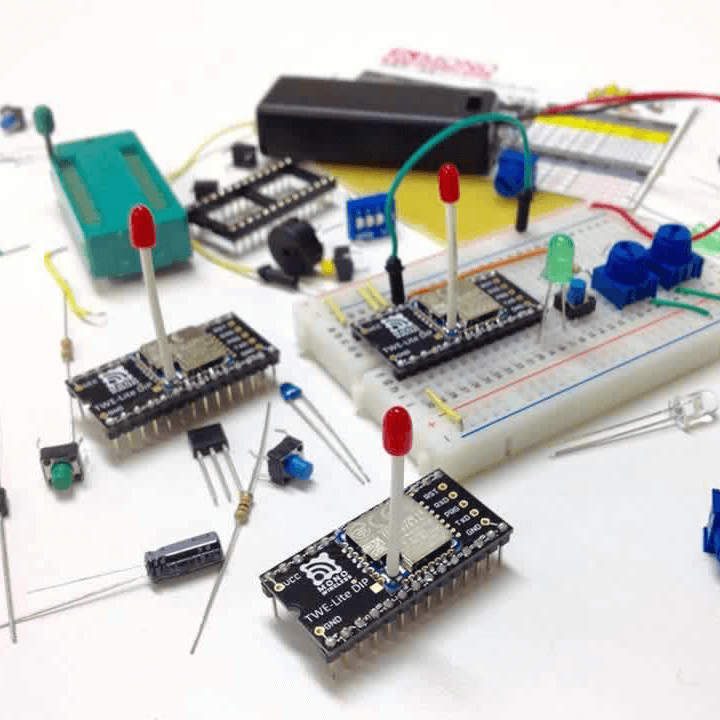

TWELITE DIP - トワイライトディップ
超簡単!無線マイコン
ホビーに、学習に、試作に。
トワイライトディップTWELITE DIP
TWELITE トワイライト を2.54mmピッチの基板に搭載した28ピンDIP型です。手作業での配線が容易です。汎用基板やソケットに直接搭載でき、試作や小規模ロット生産に適しています。

超簡単!無線マイコン TWELITE DIPを使用すれば簡単に電子工作ができ、短時間で試作やデモを作成できます。学習用にも最適です。

無線センサーを作る

TWELITEにセンサーを配線し、actを実行することで無線センサーを作成することができます。無線センサーからのデーターを親機に送信できます。

モノをつなぐ無線マイコン TWELITE-トワイライト:DIY(電子工作のすすめ)

電子工作

リモコンで何かを操作したいとか何かを監視したいことは日常に数多くあると思います。離れたモノの状態を知りたい場合や離れたモノを操作したい場合には無線が適しています。しかし、モノを無線化する場合には電池寿命、通信距離、同時通信数、大きさ等の様々な制約があり従来の無線では実現が困難でした。 そこでモノをつなぐための無線が誕生しました。

弊社はワイヤレスセンサーネットワークの構築に最適なモノをつなぐ無線マイコン TWELITE-トワイライトをご提供しており、お客様の機器の通信機能開発の簡素化と早期市場投入のお手伝いをいたします。

無線を使って各種センサーの情報を無線で収集するための装置や、各種リモコンを作成したいが、ハードルが高すぎるという方に無線機能を手軽にご使用いただくことを目的としています。TWELITE DIP-トワイライトディップを使用して手軽に無線機能を手に入れることができます。

ホビーや学習用途から各種試作や小ロット量産まで対応し幅広いユーザーにご使用いただけます。
