USBアダプターTWELITE_® R2-トワイライター2

DIP接続コネクターが省略された廉価版の新製品 TWELITE R3 トワイライター3 がございます。

TWELITE R3

TWELITE R2はUSB接続するためのアダプターです。パソコンにUSBで接続し、アプリの詳細設定やアプリ書き込みに使用します。

トワイライター2TWELITE R2

品名:	TWELITE R2
型番:	MW-LITER2
JAN:	4589512170921

ネットで購入

　データシート

従来製品

用途

アプリの詳細設定

TWELITE APPS - トワイライトアプリの詳細設定を行う際に使用します。周波数チャネル、アプリケーションID、再送回数、その他を設定できます。

詳細設定はインタラクティブモードで行います。

インタラクティブモード

アプリの書き換え

アプリを更新したり、他のアプリや自作アプリを書き込む際に使用します。

パソコン上で専用の書き込みソフトウエアを使用しTWELITE内蔵のフラッシュメモリーにアプリを転送します。

外形図

V1 (2022年12月以前の出荷分)

V2 (2023年1月以降の出荷分)

V2でDIP接続コネクター（ピンソケット）が変更されています。

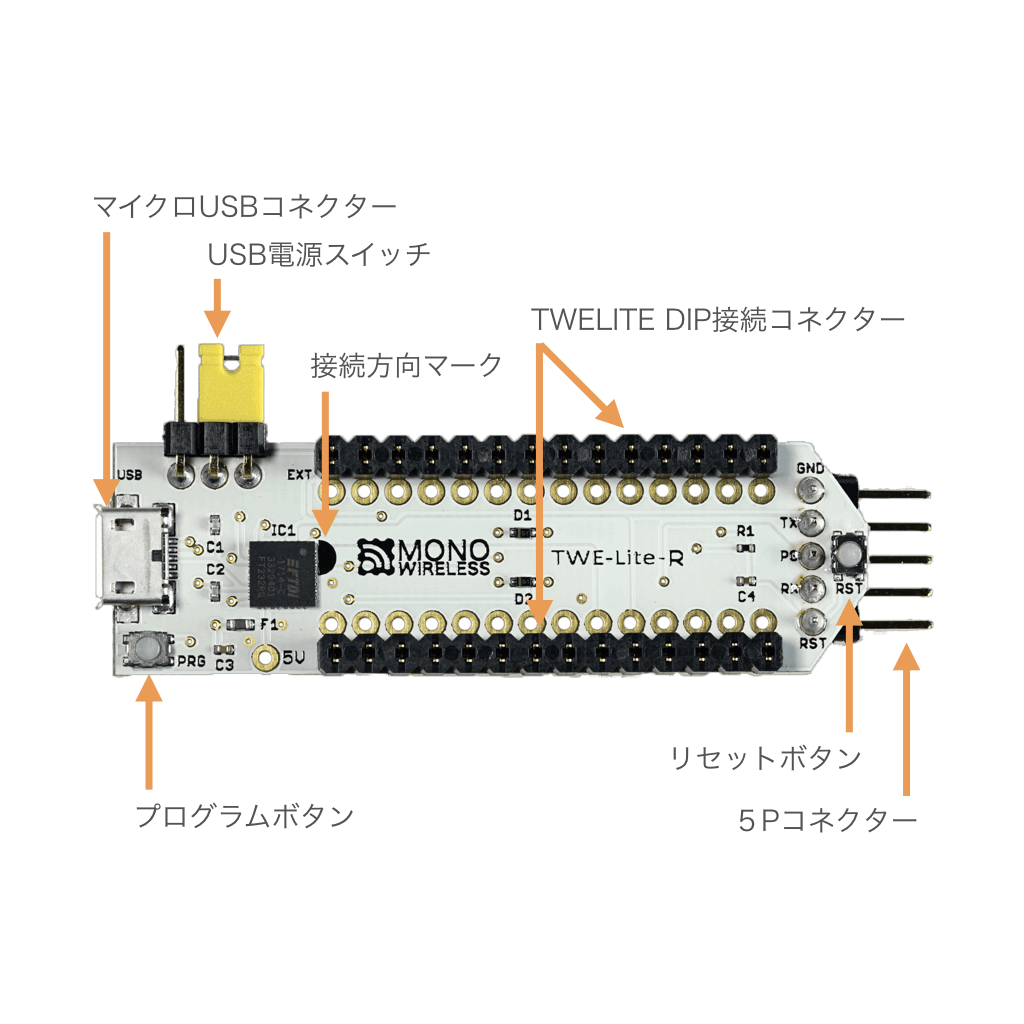

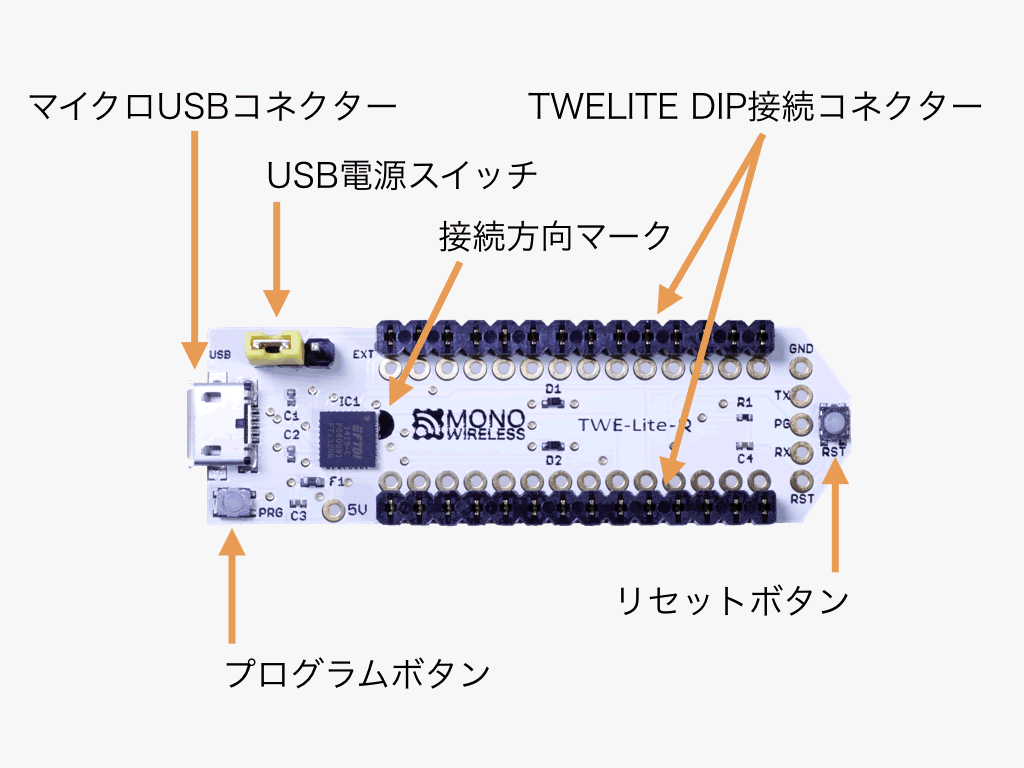

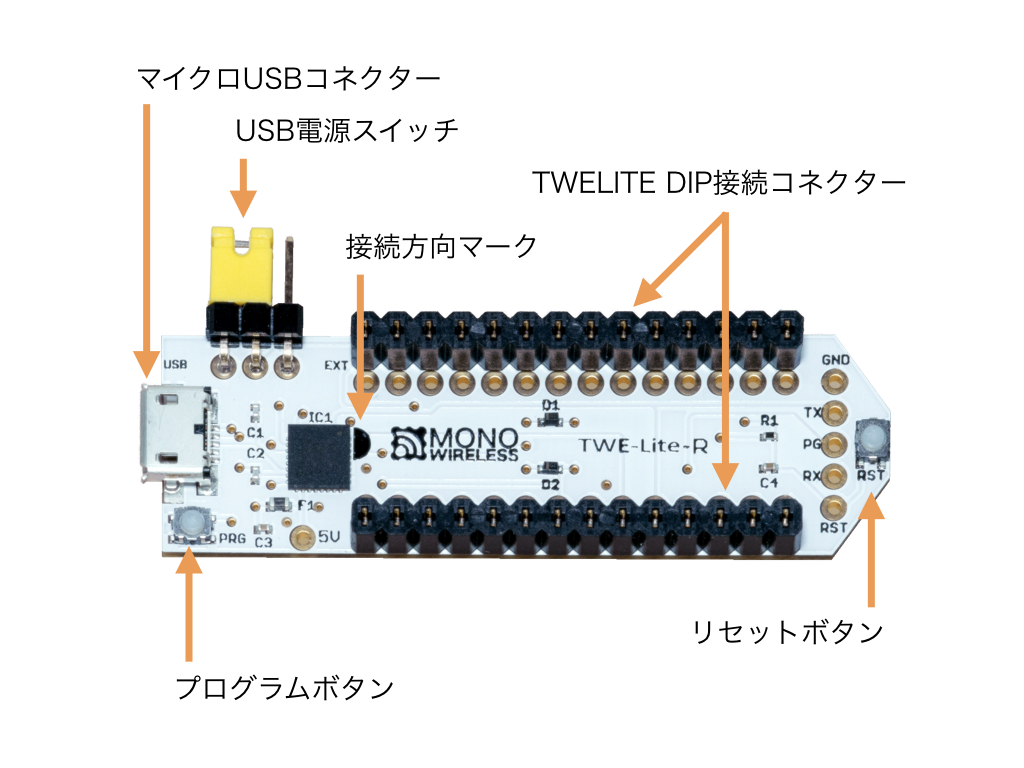

各部の説明

USBコネクター
7Pインターフェイス
DIP接続コネクター
接続方向マーク

❶ USBコネクター

パソコンと接続するための端子です。コネクターの種類はUSB Type-Cです。

充電専用のUSBケーブル（電源線のみ接続され、信号線が接続されていない）は使用できません。

❷ 7Pインターフェイス

アプリの設定や書き込み時に使用するための標準インターフェイスです。

向きに注意して接続してください。逆向きに接続し通電した場合は故障の原因になります。

TWELITE（SMD)を使用する場合は親基板上に7Pインターフェイスを用意してください。

以下は信号ピンの対応表です。

名称	信号名	TWELITE DIP	TWELITE（SMD）	説明
GND	GND	1, 14	20, 28, 30, 31, 32	電源のマイナス側
TXD	DIO6	10	8	シリアル通信線（PC側はRX端子に接続）
PRG	SPIMISO	7	2	GNDに接続してリセットし、開放またはVCCに接続するとプログラムモードに遷移
RXD	DIO7	3	9	シリアル通信線（PC側はTX端子に接続）
RST	RESETN	21	21	GNDに接続するとリセット
VCC	VCC	28	5	電源のプラス側
SET	-	-	-	拡張制御信号

❸ DIP接続コネクター

TWELITE DIP接続用のコネクターです。

向きに注意して接続してください。逆向きに接続し通電した場合はTWELITE DIPが発熱し故障の原因になります。TWELITE DIPを着脱の際はUSBケーブルを外した状態で行ってください。

頻繁に挿抜を繰り返す場合はアタッチメントを使用することを推奨いたします。

❹ 接続方向マーク

TWELITE DIPを接続する方向を示す切り欠きマークです。

マークとTWELITE DIPの切り欠きの位置を合わせて接続してください。全てのピンが確実に接触するようにしっかりと差し込んでください。

使用手順

用意する物

TWELITE R2
USBケーブル（TWELITE R2側のコネクターはUSB Type-C、充電専用は不可）
パソコン
評価開発環境 TWELITE STAGE
TWELITE DIP、TWELITE PALまたは自作基板

手順

TWELITE R2にTWELITE DIP、TWELITE PALまたは自作基板を接続する。
TWELITE R2にUSBケーブルを接続する。
パソコンにUSBケーブルを接続する。
TWELITE STAGEを起動する。
書き込みまたは設定をする。

接続方法

TWELITE R2-トワイライター2をUSBポートから抜いて、通電していない状態でTWELITE DIP、TWELITE PALまたは自作基板と接続してください。

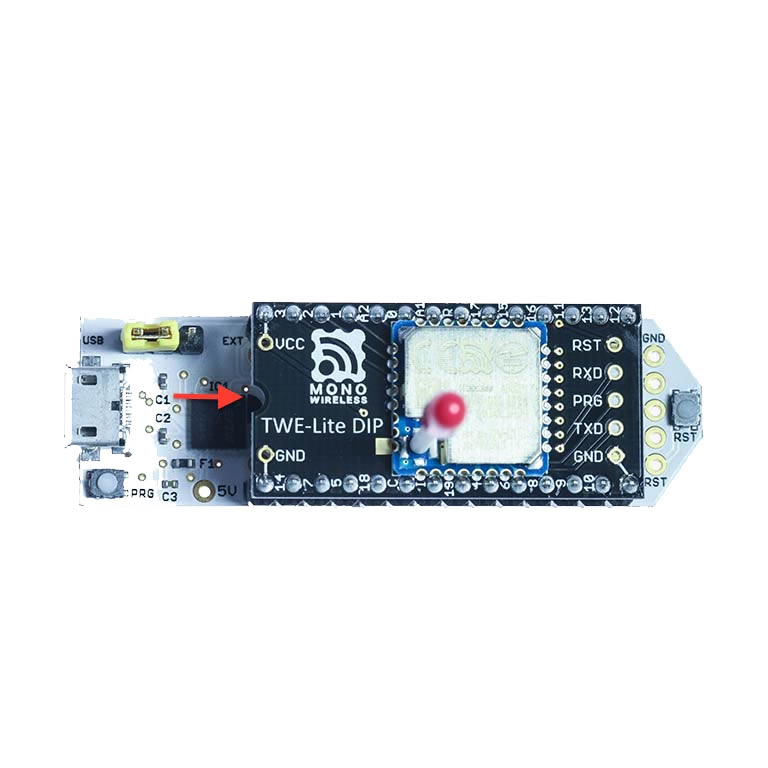

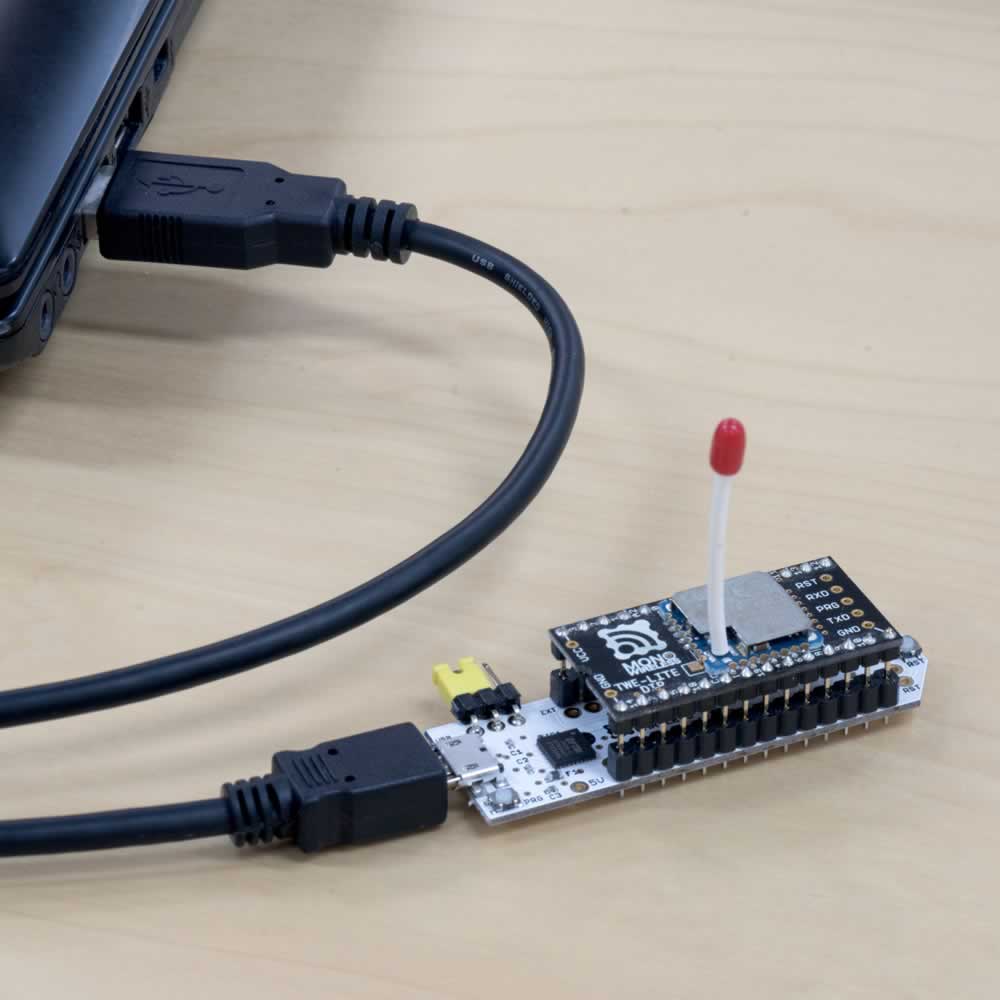

TWELITE DIPとの接続

切り欠きマークの方向を合わせて接続してください。

挿抜時にピンを曲げたり折ったりしないようにご注意ください。

BLUE PAL/RED PALを接続することもできますが、非常に硬く嵌合するためアタッチメントを使用することを推奨いたします。

TWELITE PALとの接続

信号名を確認し、方向を合わせてTWELITE PALのシリアルコネクターに接続してください。

コイン電池を抜いて使用してください。

TWELITE UARTとの接続

信号名を確認し、方向を合わせてTWELITE UARTの7Pインターフェイスに接続してください。

アタッチメント

BLUE/RED PALを接続する時や、頻繁に着脱する場合はアタッチメントを使用すると便利です。

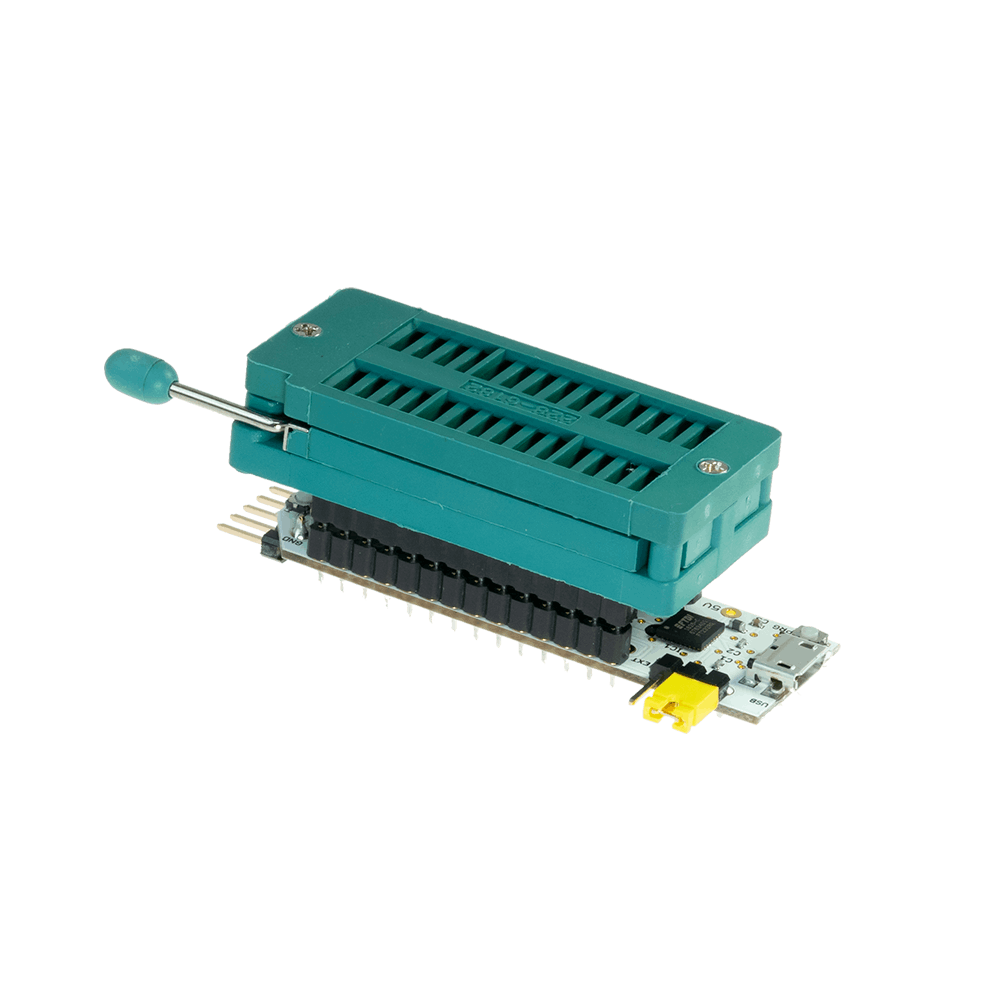

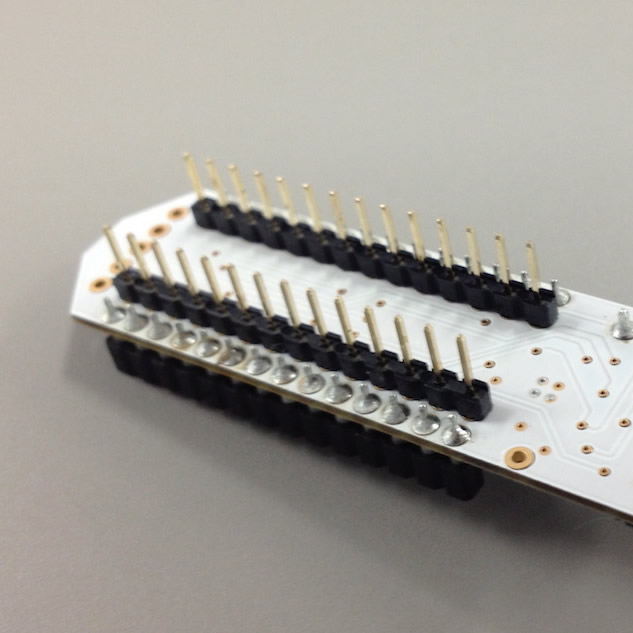

アタッチメント装着イメージ

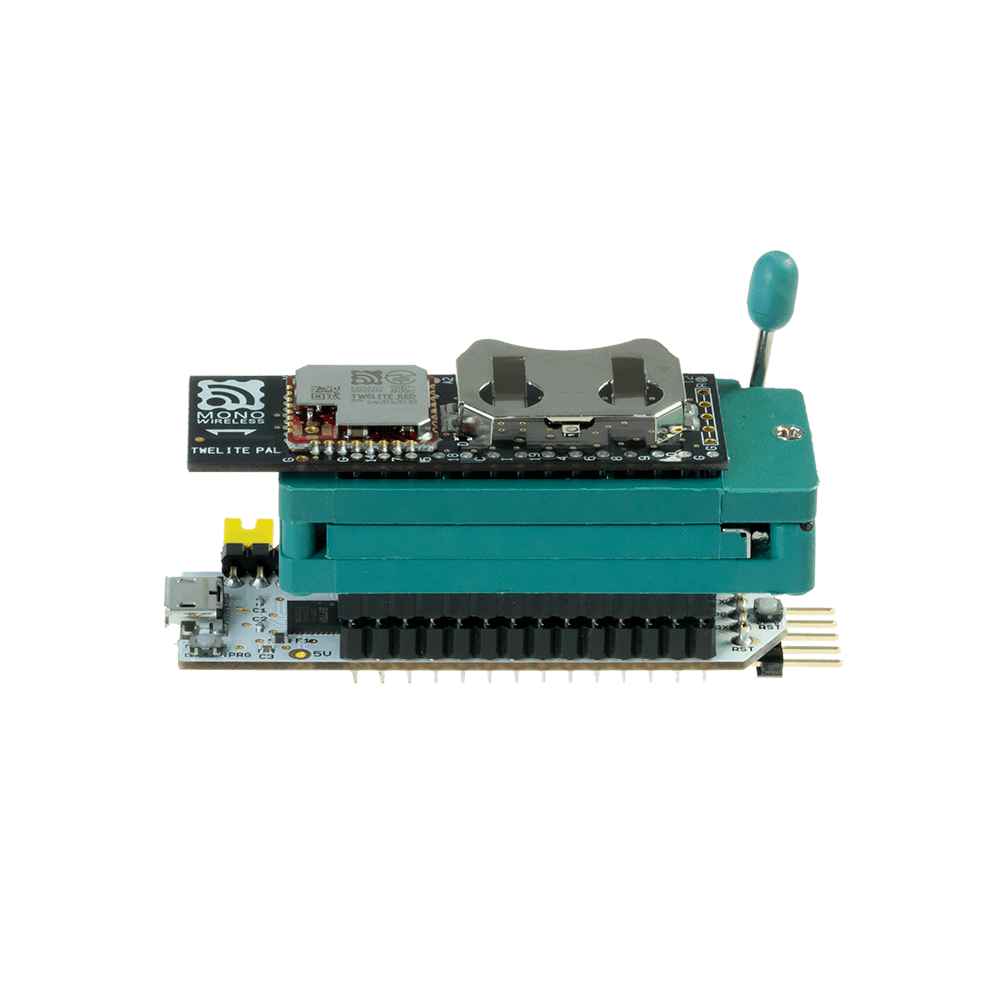

RED PAL接続イメージ

アタッチメントキット

デバイスドライバのインストール

通常は自動でデバイスドライバがインストールされます。

自動でデバイスドライバがインストールされない場合は、FTDI社FT-230XQ-Rドライバをインストールしてください。

TWELITE R2-トワイライター2にはWindows, Linux, macOSに対応したFTDI社FT-230XQ-Rが搭載されています。

デバイスドライバは以下より入手してください。
www.ftdichip.com（FTDI社のウエブサイト）

デバイスドライバをインストールする際に、TWELITE RをUSBポートに接続する場合はTWELITEを外した状態で行ってください。

パソコンによってはドライバが正常にインストールできない場合や期待通りに動作しない場合があるようです。パソコンがTWELITE R2-トワイライター2をUSBとして正常に認識しない場合は弊社では解決できませんので、パソコンやドライバのメーカー等へお問い合わせください。

シリアルポートデバイスの確認方法

TWELITE R2-トワイライター2をUSBケーブルでUSBポートに接続します。この時点ではTWELITEは接続しないでください。（充電専用のUSBケーブルは信号線が省略されているため使用できません。）

Windowsでは、COMポートとして割り当てられます。
デバイスマネージャを立ち上げて確認してください。
Linuxでは /dev/ttyUSB? に割り当てられます。
? は 0から順に割り当てられます。
macOSでは /dev/tty.usbserial* となります。
* はデバイスのシリアル番号になります。

調べたシリアルポートの動作確認はターミナルなどのアプリケーションを使用し、ループバックテスト（折り返しテスト）で行う事ができます。TWELITE R2-トワイライター2のTXDとRXDをクリップなどでショート接続した状態でターミナルに入力した文字がそのまま表示されれば正常です。

書き込み・設定用ソフトウエア

評価開発環境

アプリのビルド、書換、設定、表示に。

TWELITE STAGE

TWELITE STAGE-トワイライトステージはTWELITEを動作させるためのアプリのビルド、書換、設定、そして、アプリからのデータを表示する機能を統合した評価開発環境です。

TWELITE STAGE

書き込みファイル - アプリ

そのまま使う

TWELITE APPS - トワイライトアプリはソフトウエア開発なしですぐに使用可能なソフトウエアです。省電力で動作する無線センサーやリモコンを作るために必要な機能をあらかじめ用意しております。

ソフトウエア各種

無線センサーやリモコンを作る。

TWELITE APPS

自作する

TWELITE APPSを改変したり、自作することもできます。評価開発環境 TWELITE STAGEが使用できます。

TWELITEプログラム

手軽にプログラミング。

act

TWELITEで動作するアプリを書くことができるプログラムをact（アクト）と呼びます。actはなるべく手軽にTWELITEのプログラミングを開始できることを目的としています。

actでプログラミング

技術サポートサービス

技術的な質問をする。

テックサポートTech Support

TWELITE トワイライトを使用した製品開発をスムーズに行っていただくためのサポートサービスです。開発時のご質問にメールでお答えする年間技術サポートをご提供いたします。

Tech Support

注意事項

TWELITE R2-トワイライター2に電源が入った状態でTWELITEの着脱を行わないでください。故障の原因になります。
コイン電池が入った状態でTWELITE PAL/CUE/ARIAを使用しないでください。故障の原因になります。
TWELITE R2-トワイライター2とTWELITE DIPを接続する際は全てのピンが確実に接触するようにしっかりと差し込んでください。接触不良がある場合、動作が不安定になります。
充電専用のUSBケーブル（電源線のみ接続され、信号線が接続されていない）を使用しないでください。電源供給のみしか行われません。
