- ホビーに、学習に、試作に。
- 無線機能付き３２ビットマイコン。
- 2.54mmピッチ28ピンDIP型で配線が容易。
- 超簡単！標準アプリをインストール済み。
- ソフトウエア書き換え自由。
- 省電力で電池長持ち。
- 省電力で電波が良く飛ぶ。
- 各種アンテナが選べる。
超簡単！無線マイコンTWELITE® DIP-トワイライトディップ
TWELITE DIPはTWELITEを2.54mmピッチの基板に搭載した28ピンDIP型です。手作業での配線が容易です。汎用基板やソケット、ブレッドボードに直接搭載でき、試作や小規模ロット生産に適しています。
名前の由来
DIP（ディップ）はDual Inline Package（2列の接続端子のパッケージ）の略でICパッケージの両長辺に接続端子が下向きに並んだ形状を意味します。本製品はDIP形状をしたTWELITEなのでTWELITE DIP（トワイライトディップ）と名付けました。
GOLD
| 品名: | TWELITE DIP |
| 型番: | MW-G-DIP-P リテール |
| JAN: | 4589512171324 |
| 型番: | MW-G-DIP-P-BULK バルク品 |
| JAN: | 4589512171485 |
| 備考： | 基板アンテナ搭載 |
 |
 |
 |
| 送信出力 |  |
 |
|---|---|---|
| アンテナ |  |
 |
| 初期アプリ |  |
ネットで購入
| 品名: | TWELITE DIP |
| 型番: | MW-G-DIP-U リテール |
| JAN: | 4589512171331 |
| 型番: | MW-G-DIP-U-BULK バルク品 |
| JAN: | 4589512171492 |
| 備考： | アンテナ別 |
|
|
|
| 送信出力 | |
|
|---|---|---|
| アンテナ | |
|
| 初期アプリ | |
ネットで購入
BLUE
| 品名: | TWELITE DIP |
| 型番: | TWE-L-DI-W |
| JAN: | 4589512170181 |
| 備考： | アンテナ実装済 |
|
|
 |
| 送信出力 | |
|
|---|---|---|
| アンテナ | |
 |
| 初期アプリ |  |
RED
RED は新規採用非推奨です。後継品の GOLD をご検討ください。
| 品名: | TWELITE DIP |
| 型番: | MW-R-DI-W |
| JAN: | 4589512170433 |
| 備考： | アンテナ実装済 |
|
|
|
| 送信出力 | |
|
|---|---|---|
| アンテナ | |
|
| 初期アプリ | |
GOLD 、 BLUE 、 RED は混在可能です。
アプリを書き換える場合は GOLD 、 BLUE 、 RED それぞれ専用のファイルを選んでください。バイナリは共通ではありません。評価開発環境TWELITE STAGE APPは2.0以降のバージョンで GOLD に対応しています。
概略
32ビットマイコンを内蔵しデジタル、アナログ、シリアルの入出力があるため、外部に制御用のマイコンを必要とせず各種センサーやLED等を接続して無線通信を行うことができます。
ソフトウエア開発なしですぐに使用できる TWELITE APPS が各種用意されており、複雑な作業無しで初心者の方にも簡単にすぐにお使いいただけます。 インタラクティブモードで詳細設定も行うことができ、より高度な使い方もできます。
評価開発環境を使用して開発することもできます。
日本の電波法認証（技適）を取得しています。
製品コンセプト
超簡単！無線マイコン TWELITE DIP は「簡単にすぐに使用できる無線モジュール」をコンセプトに開発しました。
無線を使って各種センサーの情報を無線で収集するための装置や、各種リモコンを作成したいが、ハードルが高すぎるという方に無線機能を手軽にご使用いただくことを目的としています。 TWELITE DIP を使用して手軽に無線機能を手に入れることができます。
対象ユーザー
ホビーや学習用途から各種試作や小ロット量産まで対応し幅広いユーザーにご使用いただけ、初めての方にも扱いやすい無線マイコンモジュールです。

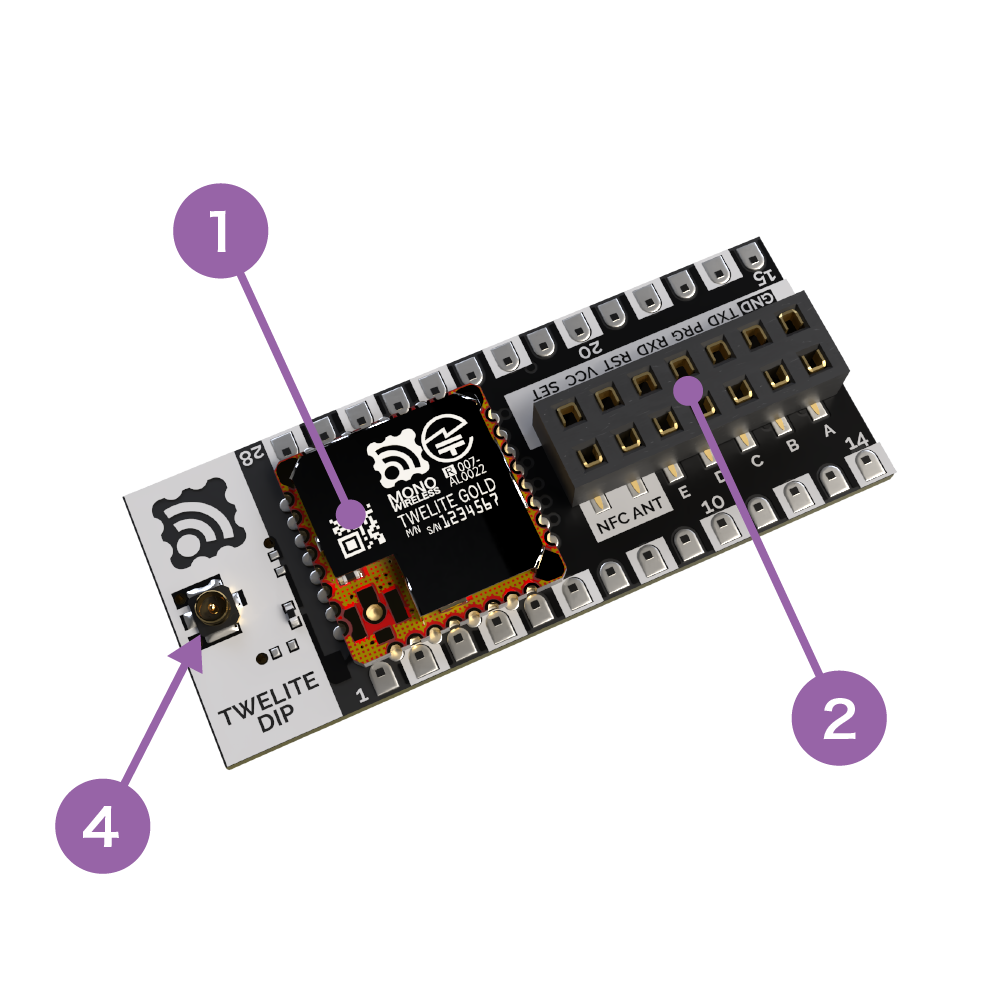

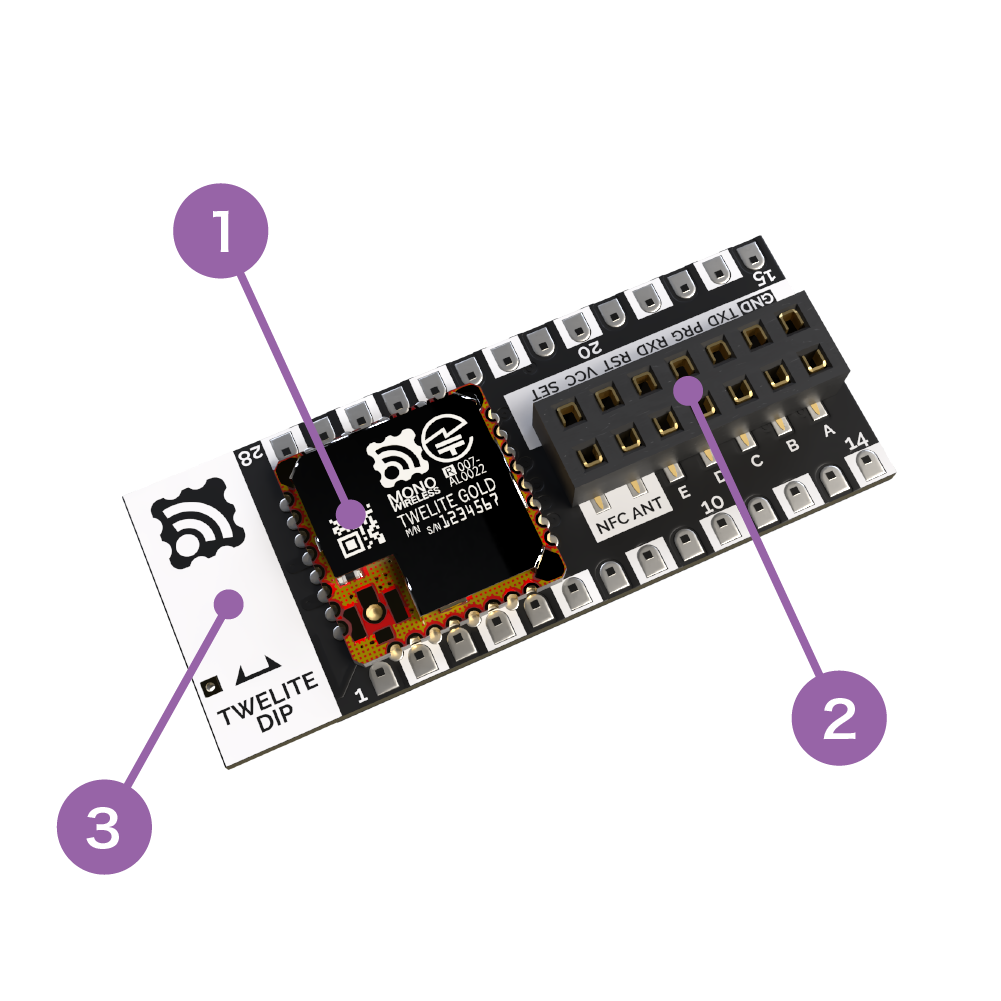

各部の説明
- TWELITE
- 14Pインターフェース
- 基板アンテナ
- 同軸コネクタ
- 28Pピンヘッダ
TWELITE
TWELITE は無線でデータを送受信する無線マイコンです。
14Pインターフェース
アプリの設定や書き込み時に使用するための標準７Pインターフェイスと７ピンの拡張端子です。
基板アンテナ
基板上にプリントアンテナを構成しています。基板アンテナ（MW-A-P1934）です。
同軸コネクタ
同軸コネクタ接続のアンテナを接続する端子です。

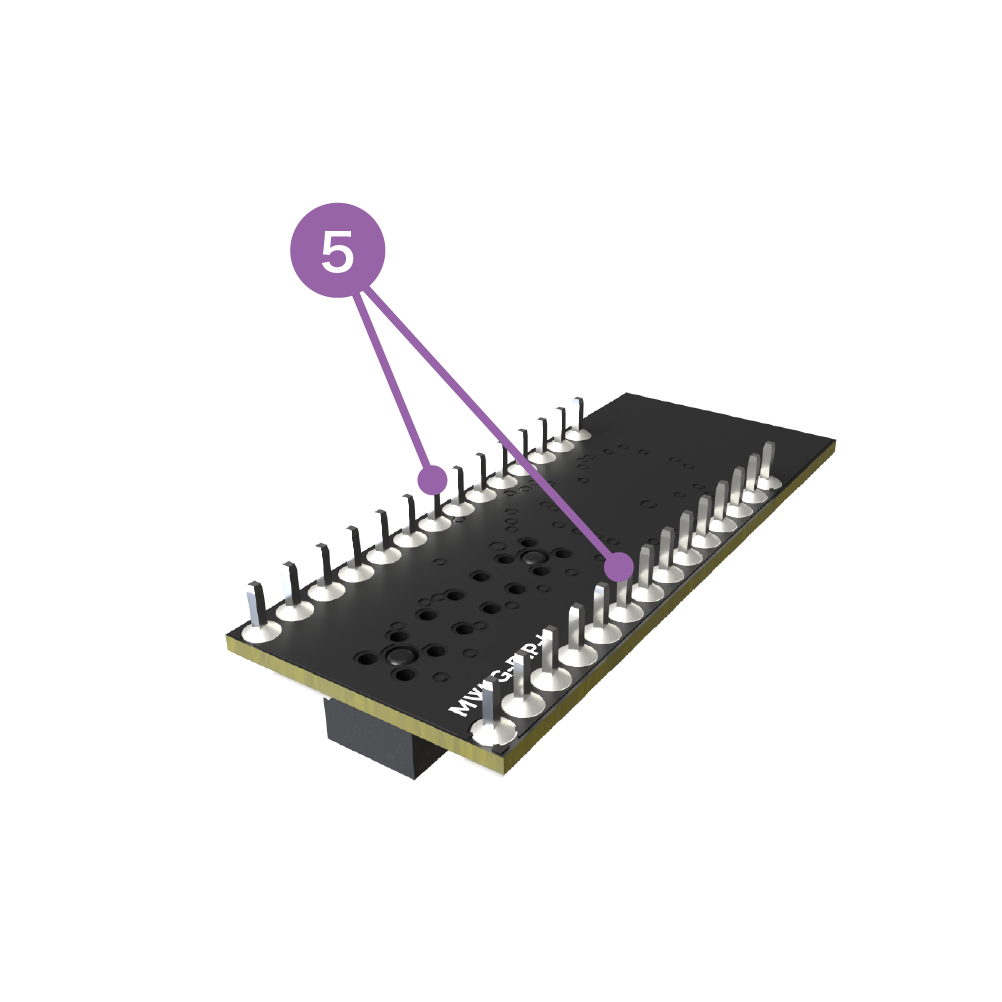

28Pピンヘッダ
各種I/Oに接続する端子です。
アンテナ
基板アンテナ
MW-G-DIP-Pは基板上にプリントアンテナを構成しています。
電波の方向
アンテナ方向マーク の矢印は垂直方向（天地方向）を示しています。
垂直に立てた時にアンテナの感度が最大になります。
見通し（間に障害物が無い）で、なるべく高い場所にアンテナを設置すると通信環境が良くなります。

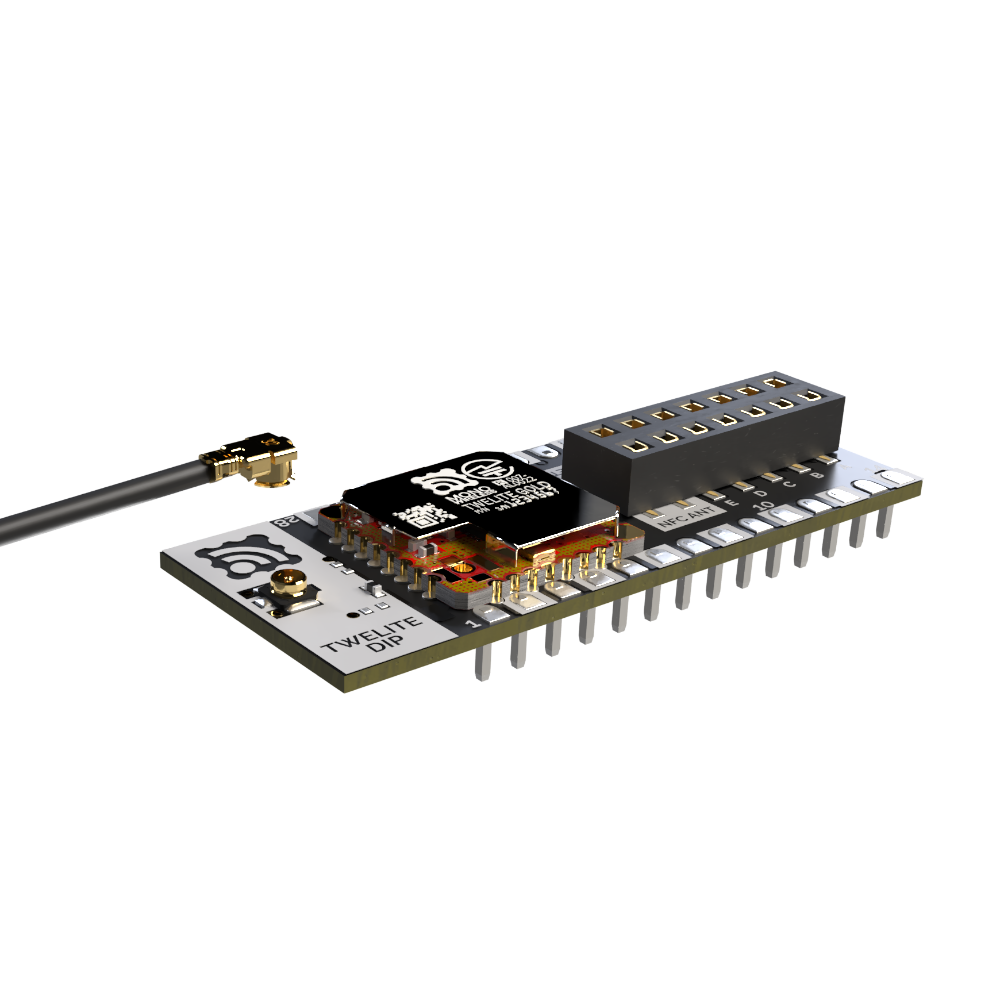

同軸コネクタ接続アンテナ
MW-G-DIP-Uは同軸コネクタに別売りのアンテナを接続して使用します。
用途
特徴
👍 工作が簡単
形状

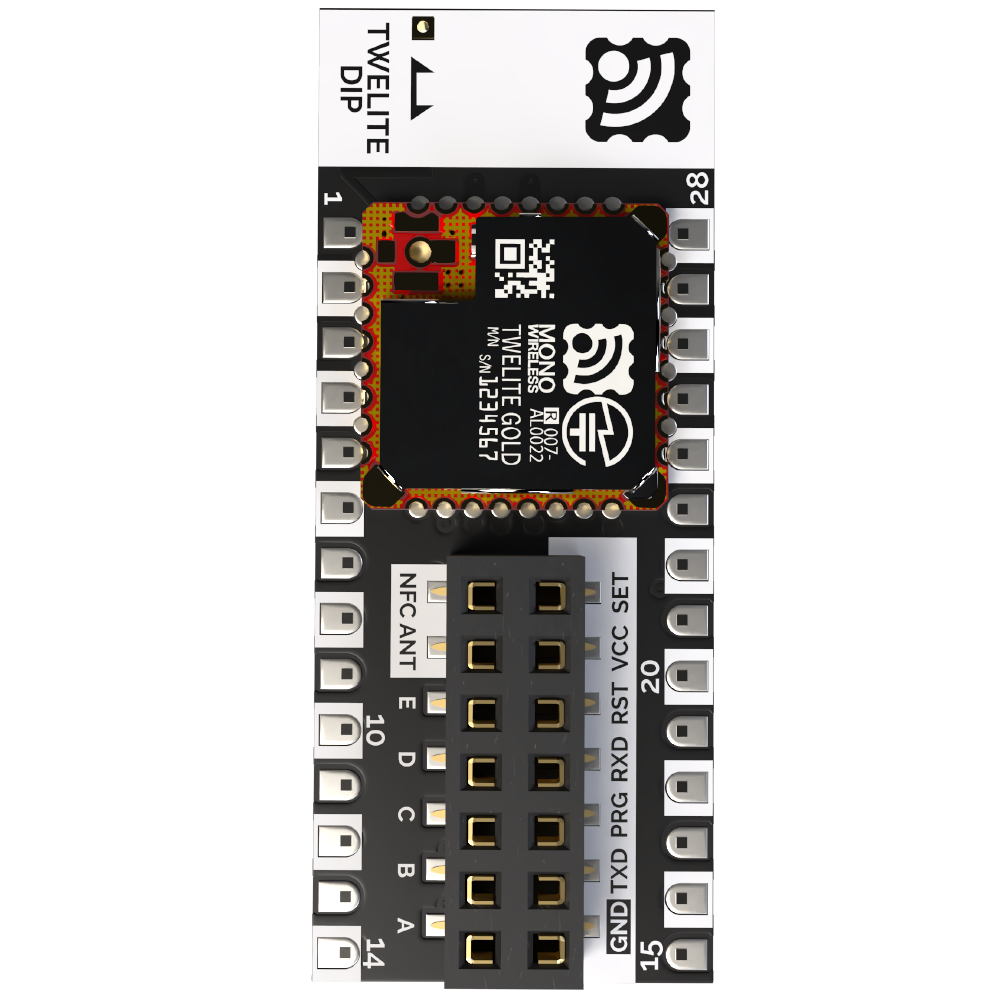

TWELITE DIP-トワイライトディップは28ピン600milのDIP形状をしています。端子番号の振り方も標準のDIPタイプのICと同じです。半円の切り欠きマークを左向きにして上から見た時に左下が1番端子で半時計回りに数えます。右下が14番端子で右上が15番端子、左上が28番端子です。

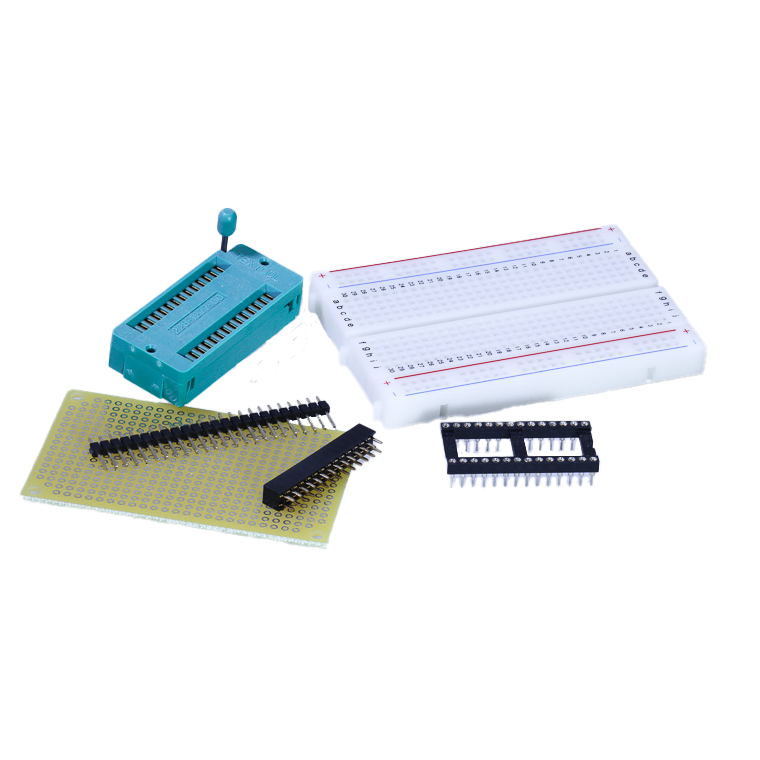

標準の28ピンICソケットやゼロプレッシャーソケット、ユニバーサル基板、ブレッドボードにピッチ変換基板なしで直接搭載でき取り扱いが簡単です。
外形図： DXF
仕様
| BLUE-ブルー | RED-レッド | |
|---|---|---|
| 送信出力 | +2.50dBm | +9.14dBm |
| 受信感度 | -95dBm | -96dBm |
| 送信電流 | 15.3mA（+2.50dBm出力時） | 23.3mA（+9.14dBm出力時） 14.0mA（+3.00dBm出力時） |
| 受信電流 | 17.0mA | 14.7mA |
| 外形寸法 | 35.7mm x 17.7mm x 3.5mm （マッチ棒アンテナ版） 35.7mm x 17.7mm x 3.5mm （同軸コネクタ版） （アンテナ、コネクタ、端子除く） |
|
| 重量 | 3.6g （マッチ棒アンテナ版） 3.7g （同軸コネクタ版） （アンテナ、コネクタ、端子含む） |
|
| 動作電圧 | 2.3~3.6V | |
| 動作温度 | -40~85℃ | -30~85℃ |
| 電波認証 | ARIB STD-T66（技適） | |
動作電圧
入力電圧は2.3V〜3.6Vです。定格内の電圧で使用してください。VCC（電源のプラス側）とGND（電源のマイナス側）の向きに注意してください。
故障の原因
3.6V以上の電圧をかけたり、プラスとマイナスを逆に接続した場合はTWELITE DIP-トワイライトディップが発熱します。故障の原因になります。（保護回路は内蔵しておりません）
誤って5Vに接続しないように注意して下さい。
入力電圧により I/Oの駆動能力が変化します。定格以上の電流を流した場合は故障の原因になりますのでご注意ください。 （LED電流制限抵抗の省略、モーター直結等）
配線をする時は必ず電源を切ってください。電源を入れたまま配線をつけたり外したりすると故障の原因になります。
TWELITE DIP-トワイライトディップは半導体を使用した電子部品ですので静電気を与えると故障の原因になります。
超簡単！標準アプリの使い方
超簡単！標準アプリがあらかじめインストールされていますので、ソフトウエアのインストールや設定をすることなく必要な配線をするだけですぐに動作を開始します。
アプリの書換・設定
アプリの設定や書換を行うためには評価開発環境 TWELITE STAGEとUSBアダプター TWELITE R2を使用します。
アプリの書換
超簡単！標準アプリ以外の各種アプリに自由に書き換えることができます。
アプリの設定
各アプリはパソコンに接続し詳細設定も行えますので、単純な使い方から複雑な使い方まで対応しています。
アプリの作成
TWELITE-トワイライトは汎用32ビットマイコンを内蔵しており、自由にプログラムを作成して使用することができます。
NFCアンテナの接続（GOLDのみ）
NFCアンテナ MW-NA-P3718を接続すると、スマートフォンやNFCリーダー・ライターでデータの読み書きが可能になります。
TWELITE GOLD に標準インストールされているTWELITEファームウエアはスマートフォンからのアプリの切り替えやインタラクティブモード設定をサポートしています。パソコンと TWELITE R を使わずに周波数チャネルやグループ分け等の各種設定を行えます。
TWELITE BLUE/RED はNFCに対応していません。
接続方法
