シェイクモードの使い方

シェイクモードとは

TWELITE 2525Aを振った時にデータを送信するモードでリモコンの入力デバイスとして使用できます。シェイクモードには振った強さを検出するモードと、振った回数を積算するモードがあります。シェイクモードは以下の動作モードが選択できます。

設定はOTA設定で行います。(p: 動作モードの変更)

ノーマル

動作モード番号:32

振られた時の力の強さに応じてDOを4段階制御します。DO1 が Lo になる時が最弱で、DO4 が Lo になると最強です。振られていない場合は DO1 〜 4 が全てHiになります。
※ 標準設定で約1秒おきに判定および無線送信します。

積算モード1

動作実演動画 (再生時間:1分03秒)

動作モード番号:33

振られたか振られていないかを検出し、以下のように DO を変化させます。

0: 全てHi
1: DO1=Lo (他は Hi)
2: DO2=Lo (他は Hi)
3: DO3=Lo (他は Hi)
4: DO4=Lo (他は Hi)
5: DO3=Lo (他は Hi)
6: DO2=Lo (他は Hi)
7: DO1=Lo (他は Hi)
8: 0に戻る

積算モード2

動作実演動画 (再生時間:1分11秒)

動作モード番号:34

振られたか振られていないかを検出し、以下のように DO を変化させます。

0: 全てHi
1: DO1=Lo (他は Hi)
2: DO2=Lo (他は Hi)
3: DO3=Lo (他は Hi)
4: DO4=Lo (他は Hi)
5: 0に戻る

積算モード3

動作実演動画 (再生時間:1分17秒)

動作モード番号:35

振る前にアンテナ面を上に向けて1.5秒以上静止させる、または、アンテナ面を下に向けて1.5秒以上静止させてから振ります。

振る前に上向きであれば、全部Hi、DO1=Lo、DO2=Lo、DO3=Lo、DO4=Lo、以後 DO4=Lo を維持、の順で DO を制御します。

振る前が下向きであれば逆に制御します。

このモードでは PWM1 の Duty 比も DO の制御と同じように、10段階で制御されます。

ホールド

動作モード番号:36

シェイクノーマルモードでは、静止が検出された場合、全DOをHiに制御しますが、本モードではこれを省略します。

全DOをHiに設定するには、アンテナ面を下にして静止させます。

<ピークホールド<

動作モード番号:37

ホールドモードと同様の制御を行いますが、より強く振られた状態を維持します。一旦最強(DO4=Lo)になると、アンテナ面を下に向けて静止しない限り状態が変わりません。

応用例

扇風機の制御

扇風機のON/OFFと風速の調整をTWELITE 2525Aでリモコン制御する例です。

振りの強さに応じて DO1 から DO4 が Lo に変化するため、この DO 出力に応じた電圧の制御を行うことで風速を変化させます。

動作実演動画 (再生時間:2分04秒)

動画では動作モード番号:36 (ホールド)を設定しています。

実装例

単三電池4本で動作するDCファンに強中弱の設定を無線で行えるようにします。強中弱の切り替えにはN-FETを用いました。

※ 上記回路は参考資料です。本資料に起因する損害がお客様に生じても、弊社はその責任を負いません。

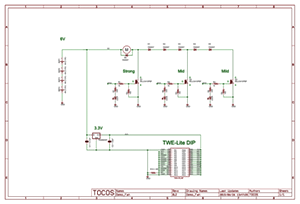

回路図

  • 電源に単3乾電池4本(直列)を用います。このため7V程度モーターに印可されます。
  • TWELITE用の電源にレギュレーターで3.3Vを供給し、TWELITE は常時電流を消費します。
  • ダイオードD1-D5で電圧降下させ、Strong(強)、Mid(中)、弱(Mild)の電圧を生成します。
  • スイッチにはFET(N-ch)を利用します。最大電流に注意してください。
  • 低電圧では、モーターが始動しない場合もあります。
回路の解説
  • 扇風機(強):DO4がHi(DO2,DO3はLow)になるとQ1がONになり電流が流れます。(M→Q1に電流が流れます)
  • 扇風機(弱):DO2がHi(DO3,DO4はLow)になるとQ1がONになり電流が流れます。(M→D1~D5→Q3に電流が流れます)
TWELITEの設定(扇風機側)
TWELITE 2525A の設定
  • インタラクティブモードでの設定:
    m: set Sensor Mode (0x35)
    p: set Sensor Parameter (36)
    P: set Sensor Parameter2 ( THT=180 THF=181 THA=650 THI=1200 )

LED照明の制御

LED 照明の調光とON/OFFをTWELITE 2525Aでリモコン制御する例です。消灯を含め10段階で制御します。 制御には PWM1 ポートを用います。

  TWE-2525A
     .
     .
     .
  TWELITE DIP

      PWM1---[抵抗]---[LED]---GND

TWELITE 2525A の設定は、
