TWELITE DIP-トワイライトディップ
トワイライトディップ
TWELITE DIP
超簡単!無線マイコン
出力で選べるブルーとレッド。

TWELITE DIPバリエーション

選べる出力タイプとアンテナタイプ

TWELITE DIPは出力タイプが2種類あります。

標準出力タイプ(1mW級)のBLUE - ブルーと高出力タイプ(10mW級)のRED - レッドの2種類から選択できます。

RED-レッドはBLUE-ブルーよりも出力が大きく、受信性能も向上しており、さらに遠くへ飛ばすことができます。短距離の場合でもより安定した通信が期待できます。

高出力タイプ RED-レッドの発売に伴い、従来のTWELITE-トワイライトの呼称を標準出力タイプ BLUE-ブルーに変更しました。
高出力タイプ RED-レッドと標準出力タイプ BLUE-ブルーは混在可能です。
アプリを書き換える場合は標準出力タイプ BLUE-ブルーと高出力タイプ RED-レッドそれぞれ専用のファイルを選んでください。バイナリは共通ではありません。書き込みツール TWELITEプログラマは0.3.5.2以降のバージョンでRED - レッドに対応しました。

アンテナタイプを選択できます。以下にそれぞれの特徴をご説明します。

マッチ棒アンテナタイプ

迷ったらこれ!定番のマッチ棒アンテナ

アンテナ、ピンヘッダ実装済

TWE-L-DI-W
標準出力 BLUE - ブルー

型番:TWE-L-DI-W
旧型番:TWE-001L-DIC-WA
JAN:4589512170181
備考:アンテナ、ピンヘッダ実装済

TWE-L-DI-W
高出力 RED - レッド

型番:MW-R-DI-W
JAN:4589512170433
備考:アンテナ、ピンヘッダ実装済

アンテナ、ピンヘッダ未実装

TWE-L-DP-W
標準出力 BLUE - ブルー

型番:TWE-L-DP-W
旧型番:TWE-001L-DPC-WA
JAN:4589512170198
備考:ピンヘッダ未実装、アンテナ付属(要はんだ付け)

TWE-L-DP-W
高出力 RED - レッド

型番:MW-R-DP-W
JAN:4589512170440
備考:ピンヘッダ未実装、アンテナ付属(要はんだ付け)

MW-R-DP-Wはアンテナ(MW-A-W0)が半田付けされていません。半田付けは裏面の開口部から行ってください。

端子にピンヘッダをはんだ付けする場合は接触不良やブリッジ等が起きると正常に動作しませんので、細心の注意をお願いいたします。

はんだ付け手順説明動画(再生時間:3分29秒)

マッチ棒アンテナの長さを変更しないでください。性能が低下します。

マッチ棒アンテナを根元から折り曲げると性能が低下します。

マッチ棒アンテナの付け根にストレスをかけて何度も曲げ伸ばしすると折れる原因になります。

同軸コネクタタイプ

アンテナにこだわりたい!各種アンテナを選択

ピンヘッダ実装済

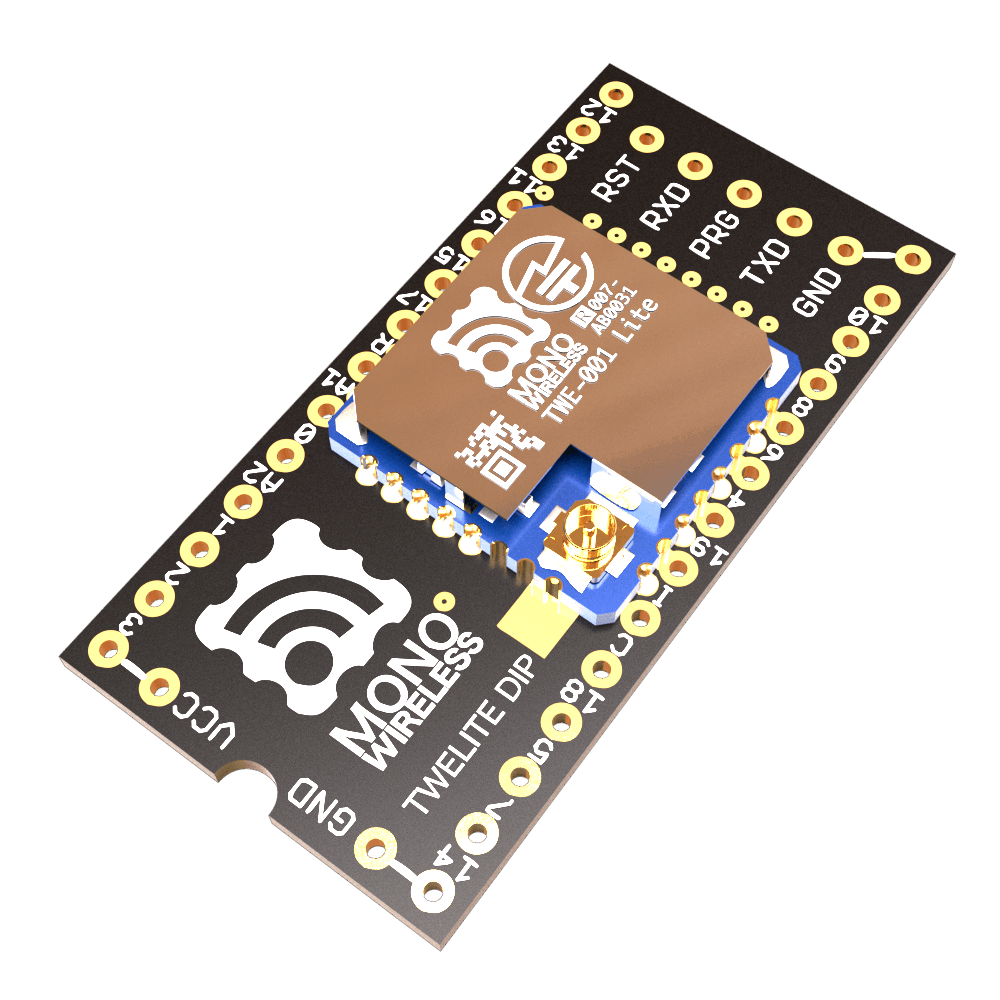

TWE-L-DI-U
標準出力 BLUE - ブルー

型番:TWE-L-DI-U
旧型番:TWE-001L-DIC-UFL
JAN:4589512170228
備考:ピンヘッダ実装済、アンテナ別

TWE-L-DI-U
高出力 RED - レッド

型番:MW-R-DI-U
JAN:4589512170457
備考:ピンヘッダ実装済、アンテナ別

ピンヘッダ未実装

TWE-L-DP-U
標準出力 BLUE - ブルー

型番:TWE-L-DP-U
旧型番:TWE-001L-DPC-UFL
JAN:4589512170235
備考:ピンヘッダ未実装、アンテナ別

TWE-L-DP-U
高出力 RED - レッド

型番:MW-R-DP-U
JAN:4589512170464
備考:ピンヘッダ未実装、アンテナ別

別売りの外部アンテナを接続して使用してください。アンテナを接続しない状態では使用できません。

ポール型、平面型、防水型、小型等、用途に合わせ技適認証済み接続可能アンテナを各種選択してご使用いただけます。高利得な指向性アンテナを使用して、電波の放射方向を制限したり、長距離通信をすることも可能です。

アンテナのコネクタがSMAタイプの場合はSMA変換ケーブルをご使用ください。SMAタイプのケーブルを延長する場合は延長ケーブルをご使用ください。

別売りの外部アンテナを必ず接続して使用してください。アンテナを接続しない状態では使用できません。

アンテナを接続する際に強い力をかけないでください。

コネクタが確実に接続されていることをご確認ください。

2次元マッチ棒アンテナタイプ

本製品は 2019年9月30日で生産終了しており、店舗在庫限りで販売を終了させていただきます。

本製品は標準出力 BLUE - ブルーのみで、高出力 RED - レッドはございません。

TWE-L-DI-P
ピンヘッダ実装済

型番:TWE-L-DI-P
旧型番:TWE-001L-DIC-PCB
JAN:4589512170204
備考:ピンヘッダ実装済

ネットで購入
TWE-L-DP-P
ピンヘッダ未実装

型番:TWE-L-DP-P
旧型番:TWE-001L-DPC-PCB
JAN:4589512170211
備考:ピンヘッダ未実装

通信性能はマッチ棒アンテナに劣ります。

電波の方向

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

アンテナの方向はマッチ棒アンテナと同様に垂直に立てた状態同士で最大性能が出ます。基板上のアンテナ形状のプリントはアンテナの方向を示しています。アンテナの向きがあっていない場合は性能が低下します。通信距離を伸ばしたい場合はアンテナの向きを合わせてください。

SMAコネクタタイプ

本製品は生産終了しており、店舗在庫限りで販売を終了させていただきます。代替として同軸コネクタ版+SMA変換ケーブルのご使用をご検討ください。

型番:TWE-L-DI-S
旧型番:TWE-001L-DIC-SMA
備考:ピンヘッダ実装済、アンテナ別

型番:TWE-L-DP-S
旧型番:TWE-001L-DPC-SMA
備考:ピンヘッダ未実装、アンテナ別

SMAタイプのコネクタで外部アンテナを接続します。SMAコネクタのアンテナと直接接続できます。

仕様

  BLUE-ブルー RED-レッド
送信出力 +2.50dBm +9.14dBm
受信感度 -95dBm -96dBm
送信電流 15.3mA(+2.50dBm出力時) 23.3mA(+9.14dBm出力時)
14.0mA(+3.00dBm出力時)
受信電流 17.0mA 14.7mA
外形寸法 35.7mm x 17.7mm x 3.5mm (マッチ棒アンテナ版)
35.7mm x 17.7mm x 3.5mm (同軸コネクタ版)
(アンテナ、コネクタ、端子除く)
47.5mm x 17.7mm x 3.5mm (2次元マッチ棒アンテナ版)
重量 3.6g (マッチ棒アンテナ版)
3.7g (同軸コネクタ版)
(アンテナ、コネクタ、端子含む)

3.3g (2次元マッチ棒アンテナ版)
動作電圧 2.3~3.6V
動作温度 -40~85℃ -30~85℃
電波認証 ARIB STD-T66(技適)
