パルビューア

Windows用の受信データ表示用のソフトウエアです。

WindowsパソコンにMONOSTICK等のTWELITE親機を接続し、各種センサーからの情報や電源電圧、受信電波強度の時間的変化を簡易ビューアによりグラフ等で見ることができます。

※ 以下の解説は v1.2 に基づいています。各バージョンのドキュメントは マニュアル palviewer.twelite.infoを参照ください。

ダウンロード

• ソフトウエア (1.2.2)
• ソースコード (1.2.2)
• ソフトウエア (1.2.1)
• ソースコード (1.2.1)
• ソフトウエア (1.0)
• ソースコード (1.0)

マニュアル

要件

当アプリケーションは Windows 10（バージョン1803）にて製作、確認しております。

使用方法

用意するもの

• TWELITE PAL -トワイライトパル
• MONOSTICK-モノスティック
  • アプリ（App_PAL-Parent-xxx-MONOSTICK.bin）インストール
• パソコン

使用方法

親機用のアプリをインストールしたMONOSTICKをパソコンに接続してください。

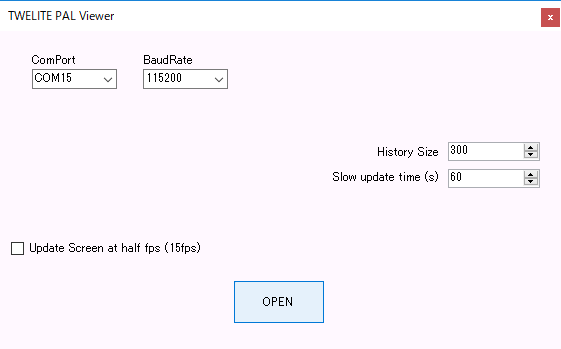

パルビューアをパソコンにダウンロードし、起動するとダイアログウインドウが表示されます。ここで初期設定を行います。

• ComPortはMONOSTICKを接続しているポートを指定します。
• BaudRate は 115200bps を指定します。
• History Size は、グラフ表示の横軸の要素数です。数を増やすと、より長い時間の表示が可能です。

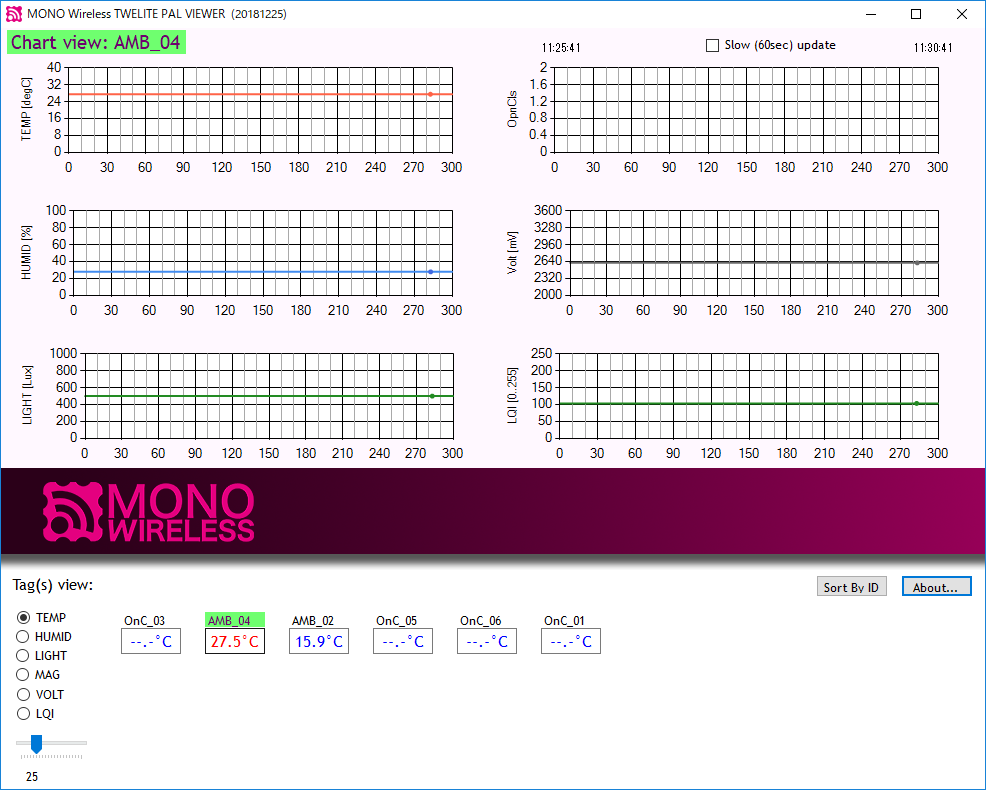

続いて [Open] ボタンを押すと、以下の画面が表示されます。子機からのデータを受信すると順次表示します。

• 受信した全タグの ID と最新の値[画面下部]
• 選択しているタグの計測履歴グラフ[画面上部]

子機からデータを受信すると、画面下部に論理デバイスIDが追加されデータが表示されます。

子機が追加されると以下の操作が可能です。

• 画面下部の各子機の表示をクリック ⇒ グラフ表示を該当子機に切り替える
• 画面左下部のチェックをクリック ⇒ 値表示を切り替える
  • TEMP：温度（℃）
  • HUMD：湿度（％）
  • LIGHT：照度（lx）
  • MAG：マグネット
    磁石が離れている時：Open
    磁石が近づいている時：Close
  • VOLT：電圧（mV）
    TWELITEに供給されている電源電圧です。コイン電池の電圧より0.3V程度低くなります。また、低温時は電圧が低くなります。
  • LQI：電波通信品質
    LQIとは電波通信品質を示す値です。0から255までの数値で表されます。

    50未満（悪い -80dbm 未満）、50～100（やや悪い）、100～150（良好）、150以上（近接）が目安です。

    以下の計算式でLQIをdBmのおおよその値に変換できます。

    PdBm=(7*LQI-1970)/20
    例：LQIが125の時、約-54.75dBm

ログ情報について

本アプリケーションを起動したディレクトリに、タグの ID 名でディレクトリが作成され、ログが格納されます。(※ ヴァージョンによりファイル名など差があります)

• {ID}\raw_{ID}_{日付}.txt
  生データです
• {ID}\{ID}_{日付}.txt
  １時間毎のデータです (１分毎に整理されます）


詳細は palviewer.twelite.info をご覧ください。
