TWELITE R3 / R2 | トワイライター | USB書込器

Product Information

製品基本情報

基本情報（R3）

品名: TWELITE R3（トワイライター3）
型番: MW-LITER3
カテゴリ: USBアダプタ（書込・設定用）
USB: USB Type-C
内部チップ: FTDI FT-230XQ-R

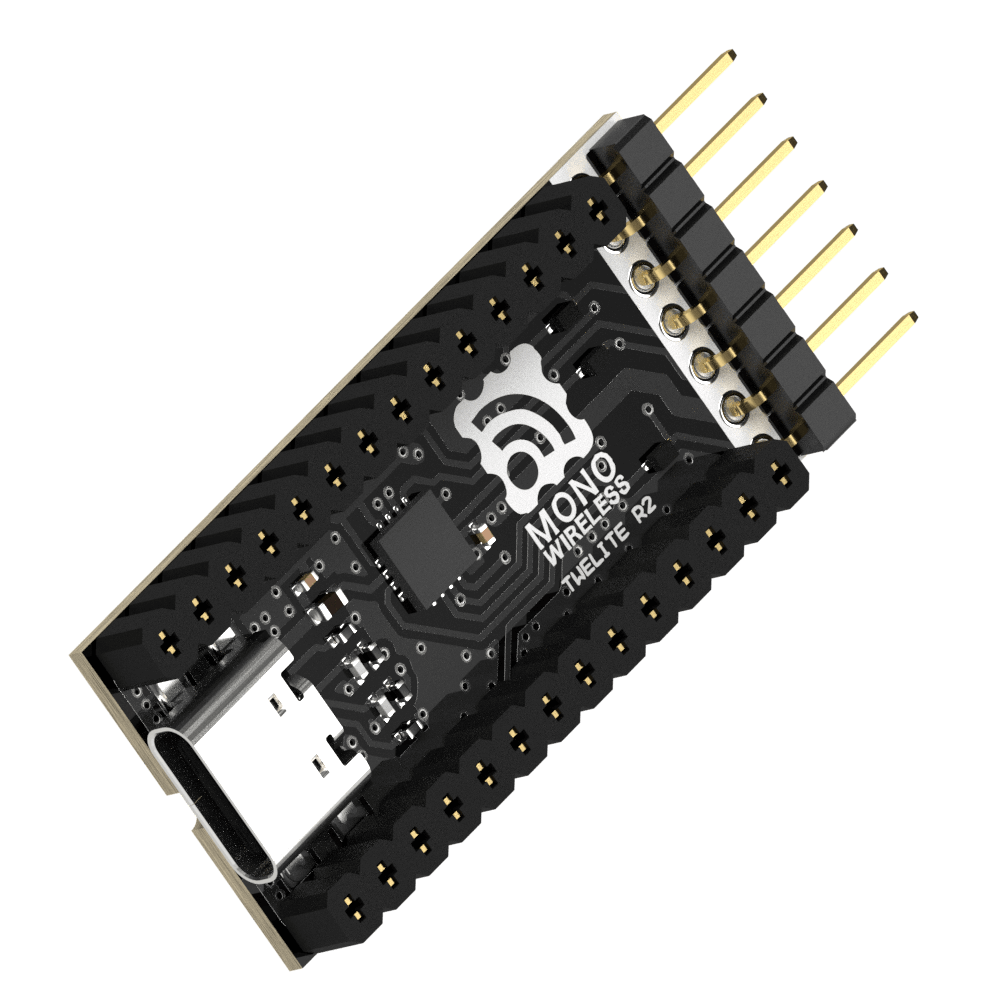

R2（MW-LITER2）について：

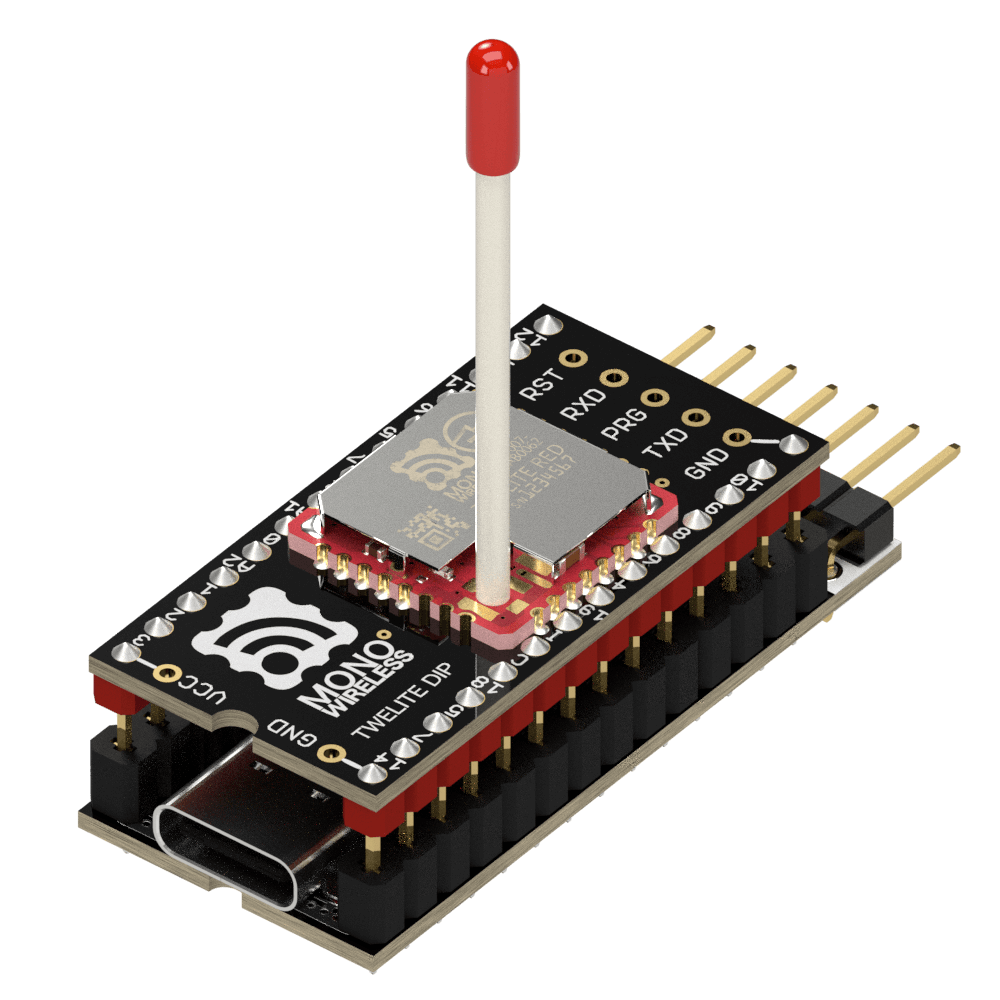

R2 も同等の機能で現行品です。USBコネクタは Mini USB、DIP直挿しコネクタを搭載しており、TWELITE DIP の取り扱いがより容易です。詳細仕様・データシートはデータシートTWELITE BACKSTAGE をご参照ください。

R3 データシートTWELITE BACKSTAGE R2 を含む全データシートTWELITE BACKSTAGE

電気的仕様・寸法・取扱説明等の詳細は、データシートをご参照ください。R2 専用ドキュメントは TWELITE BACKSTAGE にて公開しています。

Use Cases

TWELITE R3 / R2 でできること

USB経由でTWELITEのアプリ書込・設定変更を一台でこなします（R3・R2 共通）。

アプリの詳細設定

インタラクティブモードに入り、周波数チャネル、アプリケーションID、グルーピング、再送回数等の詳細パラメータを変更できます。複数台のTWELITEで通信するための初期セットアップに必須です。

アプリの書き換え

TWELITEのファームウェアを書き換えて、用途別アプリ(App_Twelite / App_Wings / App_UART 等)や自作 act を導入できます。プロトタイピング・量産前評価・現場での仕様変更に。

Parts Detail

各部の説明

TWELITE R3 の主要な3つのインターフェースをご確認ください。

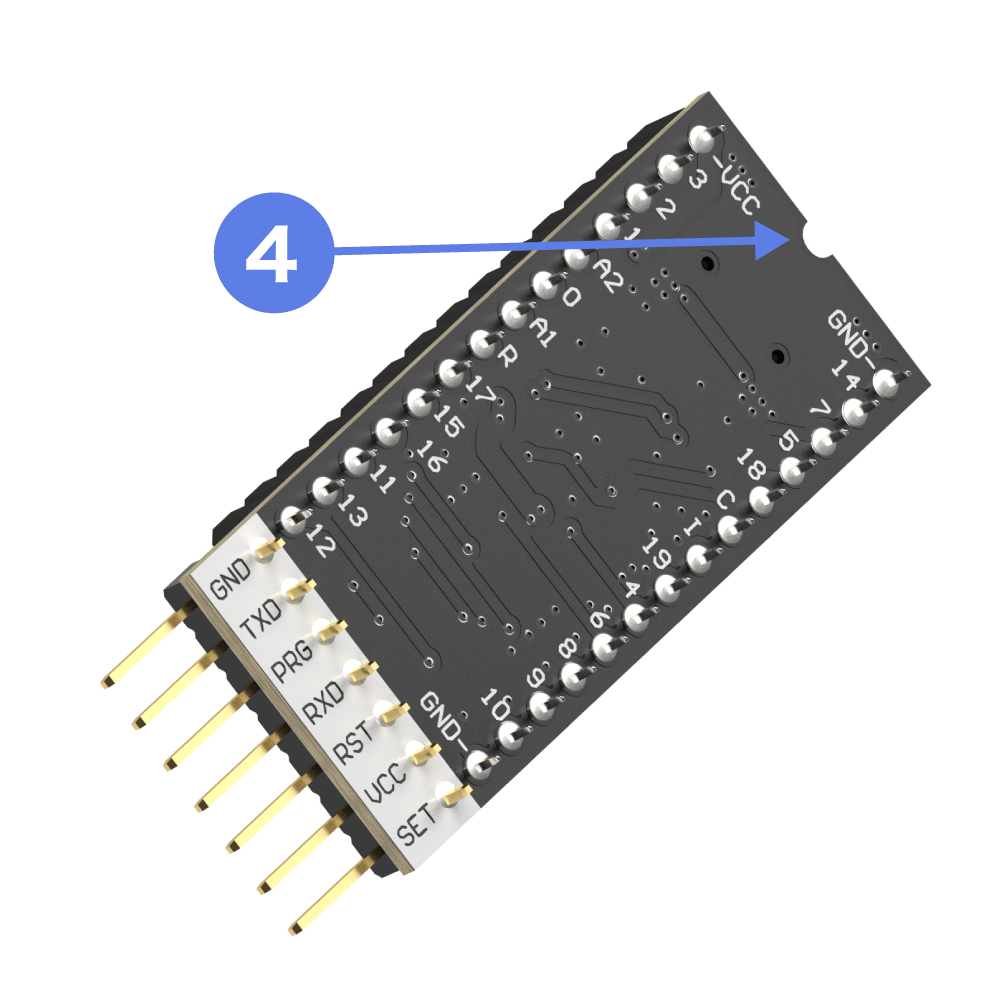

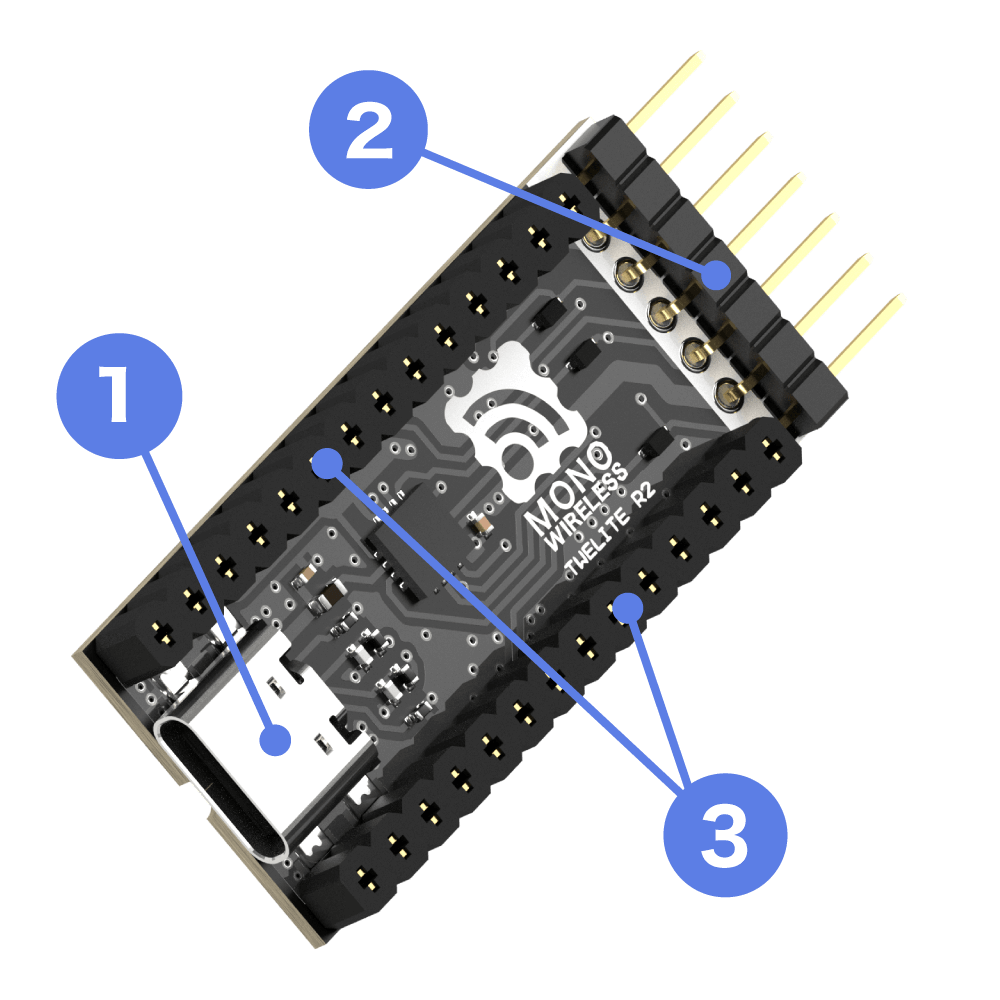

※ R2 はUSBコネクタが Mini USB、DIP直挿しコネクタを追加搭載。詳細はデータシートTWELITE BACKSTAGE をご参照ください。

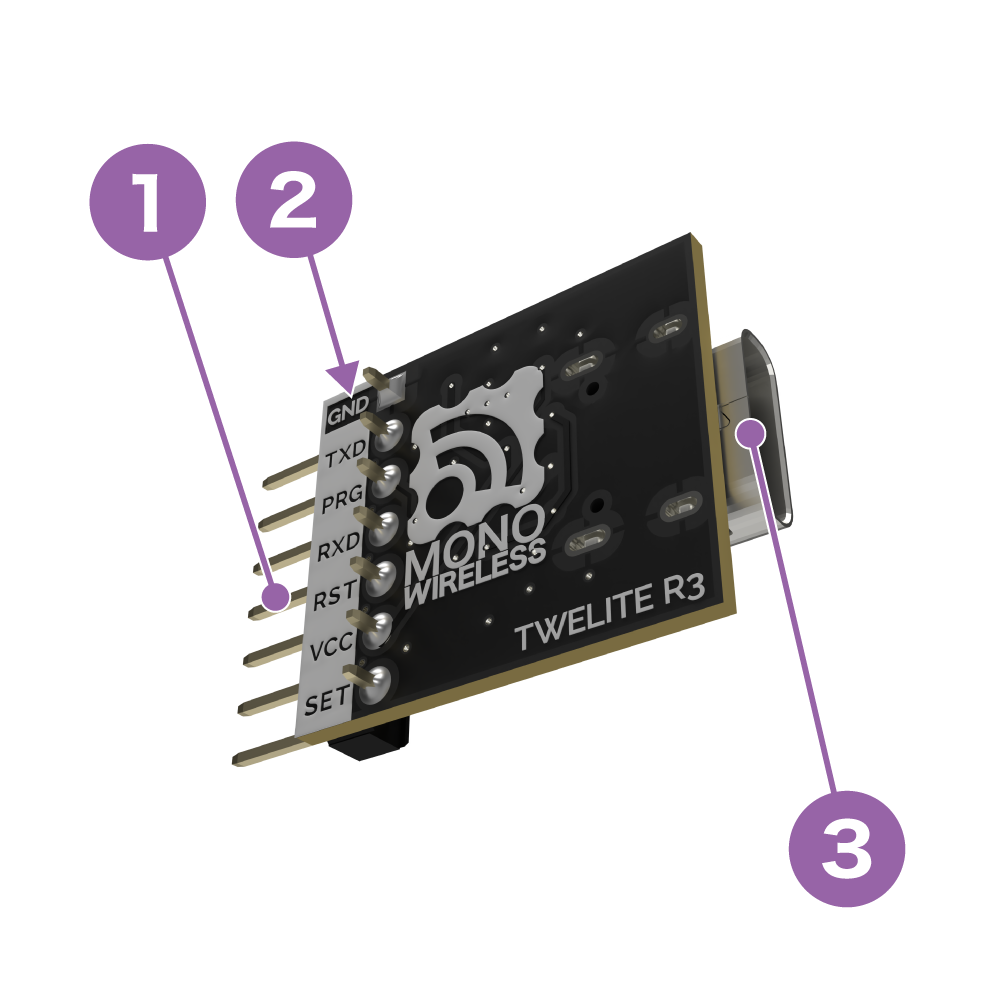

部品配置図

17Pインターフェース

TWELITE側の7Pインターフェース(GND/TXD/PRG/RXD/RST/VCC/SET)と接続するためのピンソケット。TWELITE DIP・SMD・CUE・ARIA・PALに対応します。

2GNDマーク

7Pインターフェースの逆挿し防止のための目印。必ずGNDマークの位置を合わせて接続してください。逆挿しのまま通電すると故障します。

3USB Type-C コネクタ

PCと接続するためのUSB Type-Cコネクタ。USB Type-A 〜 Type-C ケーブル、または Type-C 〜 Type-C ケーブルでPCと接続します。充電専用ケーブルは使用不可(信号線必須)。

Pin Mapping

7Pインターフェースピン配置

TWELITE R3 ⇔ TWELITE DIP / SMD 各ピンの対応関係をご確認ください（R3・R2 共通）。

名称	信号名	TWELITE DIP ピン	TWELITE SMD ピン	説明
GND	GND	1, 14	20, 28, 30, 31, 32	電源マイナス
TXD	DIO6	10	8	シリアル送信
PRG	SPIMISO	7	2	プログラムモード遷移
RXD	DIO7	3	9	シリアル受信
RST	RESETN	21	21	リセット
VCC	VCC	28	5	電源プラス
SET	—	—	—	拡張制御信号

How to Use

使用手順

TWELITE R3 / R2 を使ったアプリ書込・設定の基本フロー

1

TWELITE接続

7Pインターフェースを合わせてTWELITEを装着

2

USB接続

USBケーブル（R3=Type-C / R2=Mini USB）でPCと接続

3

PC認識

仮想COMポートとして自動認識

4

STAGE起動

TWELITE STAGE Appを起動

5

書込・設定

アプリ書換・パラメータ変更を実行

用意するもの

TWELITE R3（MW-LITER3）または TWELITE R2（MW-LITER2）本体
USBケーブル（R3=Type-C / R2=Mini USB、いずれも信号線対応・充電専用ケーブル不可）
書込対象の TWELITE モジュール（DIP / SMD / CUE / ARIA / PAL 等）
Windows / macOS / Linux いずれかのPC
無償ソフトウェア「TWELITE STAGE App」

Driver

デバイスドライバ

通常はOSに自動認識されます。認識されない場合は下記をご確認ください。

内蔵チップ：FTDI FT-230XQ-R

TWELITE R3 / R2 は FTDI社製チップ（R3: FT-230XQ-R / R2: 同社FTシリーズ）を搭載しています。Windows 10/11、最新の macOS、主要なLinuxディストリビューションでは標準ドライバで自動認識されます。

認識されない場合は FTDI社公式サイト(ftdichip.com)ftdichip.com から VCP(Virtual COM Port)ドライバをダウンロードしてインストールしてください。

COMポート確認方法

Windows：デバイスマネージャー →「ポート (COM と LPT)」
Linux：/dev/ttyUSB? または dmesg で確認
macOS：/dev/tty.usbserial-*

Software

対応ソフトウェア・アプリ

TWELITE R3 / R2 と組み合わせて使う無償ソフトウェア・ファームウェアです（R3・R2 共通）。

TWELITE STAGE

ファームウェアのビルド・書込・設定・データ表示を一画面で行える統合開発環境。R3との組み合わせでTWELITE開発の中心となるツールです。
→ TWELITE STAGE 詳細

TWELITE APPS

用途別の既製アプリ(App_Twelite / App_Wings / App_UART / App_CUE / App_ARIA / App_IO 等)。書き込むだけで動作する無償ファームウェアです。
→ TWELITE APPS 一覧

act(自作アプリ)

C++ ベースのフレームワーク「act」を使い、独自のファームウェアを開発できます。MWXライブラリで高レベルAPIによる開発も可能。
→ ドキュメントTWELITE BACKSTAGE

Specifications

主要仕様

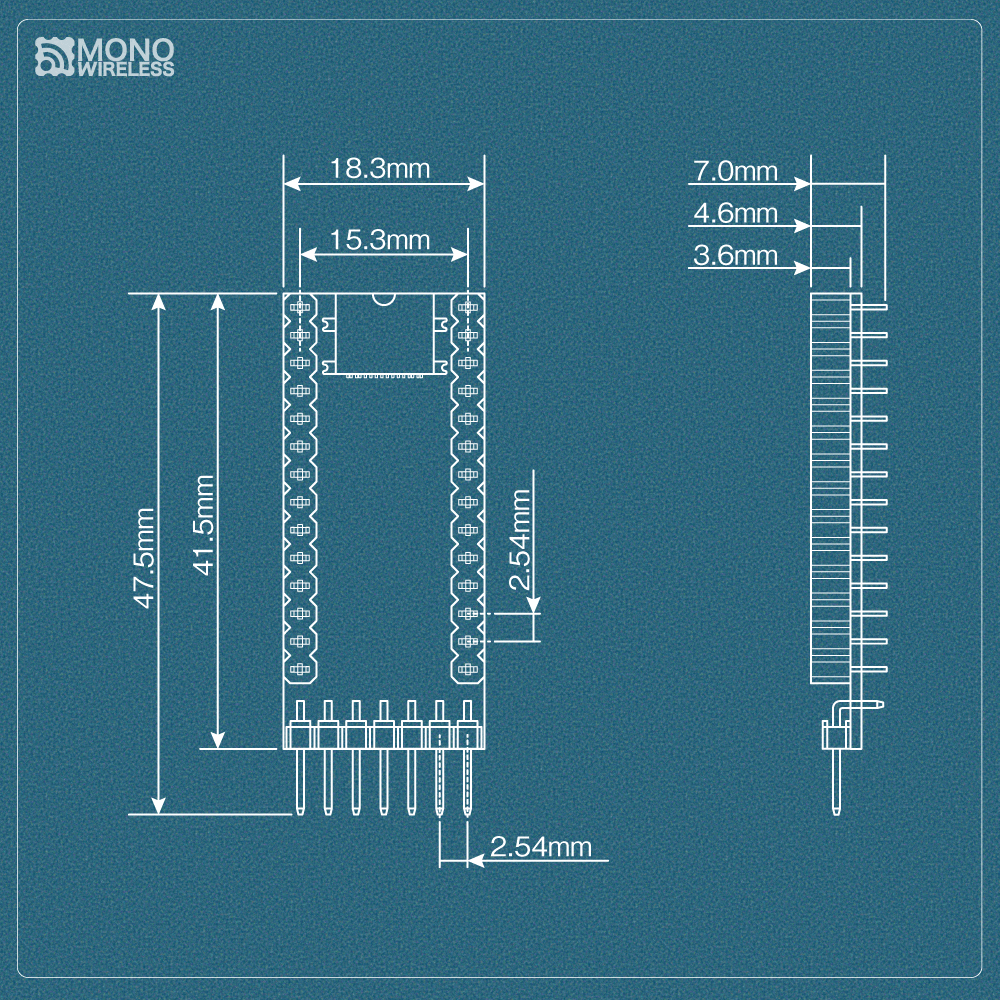

詳細な外形図・電気的仕様はデータシートをご参照ください。

項目	R3	R2
型番	MW-LITER3	MW-LITER2
USBコネクタ	USB Type-C	Mini USB
DIP直挿しコネクタ	—（7P経由）	あり
内部チップ	FTDI FT-230XQ-R	FTDI FTシリーズ
インターフェース	7Pインターフェース（GND/TXD/PRG/RXD/RST/VCC/SET）※ R3・R2 共通
対応モジュール	TWELITE DIP / SMD / CUE / ARIA / PAL※ R3・R2 共通
対応OS	Windows / macOS / Linux※ R3・R2 共通
認識方式	CDC-ACM（仮想COMポート）※ R3・R2 共通
電源	USB バスパワー※ R3・R2 共通
