TWELITE STAGE HAT

Product Information

製品基本情報

基本情報

品名: TWELITE STAGE HAT（トワイライトステージハット）
型番: MW-STA-RPi-1
カテゴリ: 評価開発用基板
規格: Raspberry Pi HAT規格準拠

Use Cases

STAGE HATでできること

Raspberry Pi上にTWELITE環境を構築し、書込器なしで開発から運用まで完結します。

Raspberry Piを TWELITE親機に

TWELITE DIPを装着するだけで、Raspberry PiがTWELITEネットワークの親機として動作。子機からの無線データを受信し、Pi上で処理・記録・転送できます。

Pi上からアプリ書込・設定変更

Raspberry Pi上のTWELITE STAGEから、装着したTWELITE DIPのファームウェア書き換え・無線設定変更が可能。TWELITE R（USB書込器）が不要です。

Pi上でアプリ開発

Raspberry Pi版TWELITE STAGE SDKを使い、Pi上でTWELITEのアプリ開発が可能。ターゲットPCを別途用意する必要がなく、Pi一台で完結します。

PAL / CUE のアプリ書込にも対応

動作チェック端子からハーネスを延ばし、TWELITE PAL / CUE の7Pインターフェースに接続することで、TWELITE Rなしで PAL / CUE のアプリ書き換えも行えます。

信号確認・センサー接続

HATチェック端子・DIPチェック端子により、TWELITE DIPの入出力信号を確認したり、自由なセンサー・周辺回路を接続したりできます。

TWELITE消費電流の計測

ジャンパーピン端子経由でTWELITEの電源ON/OFF切り替えや、消費電流の実測が可能。省電力設計の検証に便利です。

Parts Detail

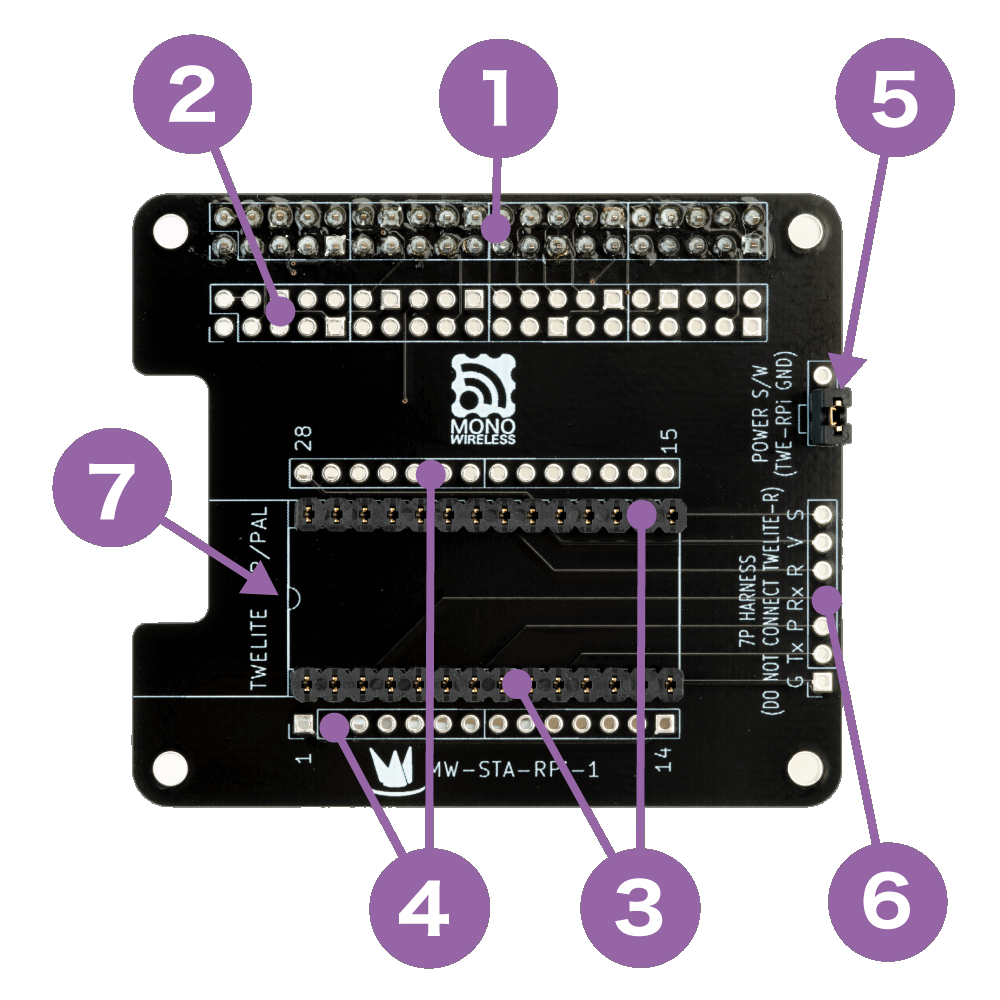

各部の説明

STAGE HATの各端子・コネクタの役割をご確認ください。

詳細はGitBookデータシートをご参照ください

各項目の番号は、上の図に記載された部位番号に対応します。

1Raspberry Pi 接続コネクタ

GPIO 40pinに対応するHATコネクタ。Raspberry Piに直接装着して使用します。

2HATチェック端子

Raspberry Pi GPIOと同一ピン配列の確認・拡張用端子。外部回路の接続や信号確認に使用します。

3TWELITE DIP 接続コネクタ

TWELITE DIP本体を装着するコネクタ。BLUE / RED / PAL（7P経由）に対応します。

4DIPチェック端子

TWELITE / PAL の入出力信号を確認できる端子。デバッグ・センサー接続に便利です。

5電源チェック端子

ジャンパーピン操作によりTWELITE電源のON/OFF切り替え、および消費電流の計測が可能です。

6動作チェック端子

TWELITE PAL / CUE の7Pインターフェースに接続可能な端子。TWELITE Rなしでアプリ書き換えが可能になります。

7切り欠きマーク

TWELITE DIPの装着方向を示すマーク。装着ミスを防ぎます。

Setup

接続方法

TWELITE DIPとRaspberry Piの双方への装着手順をご確認ください。

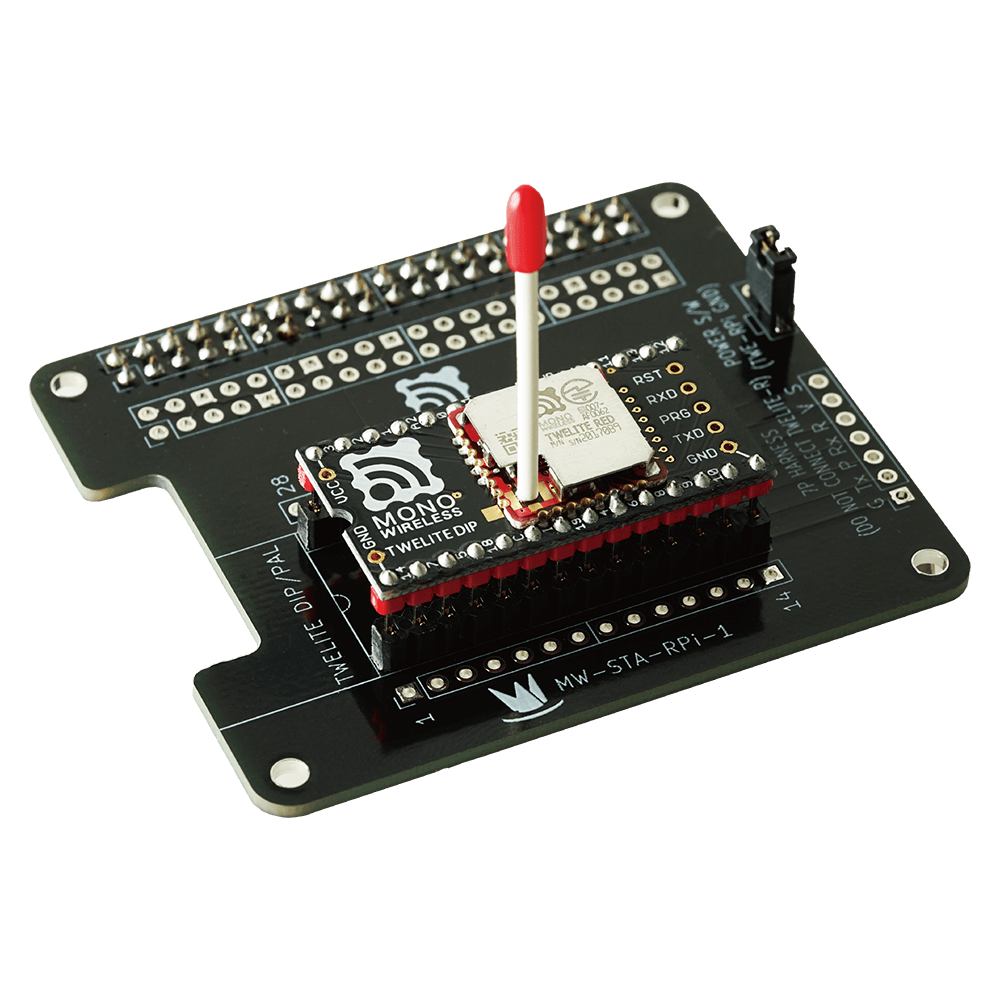

①TWELITE DIPとの接続

切り欠きマークの向きを確認し、TWELITE DIPをDIP接続コネクタへ垂直に挿入します。挿抜は必ずRaspberry Piの電源OFF状態で行ってください。

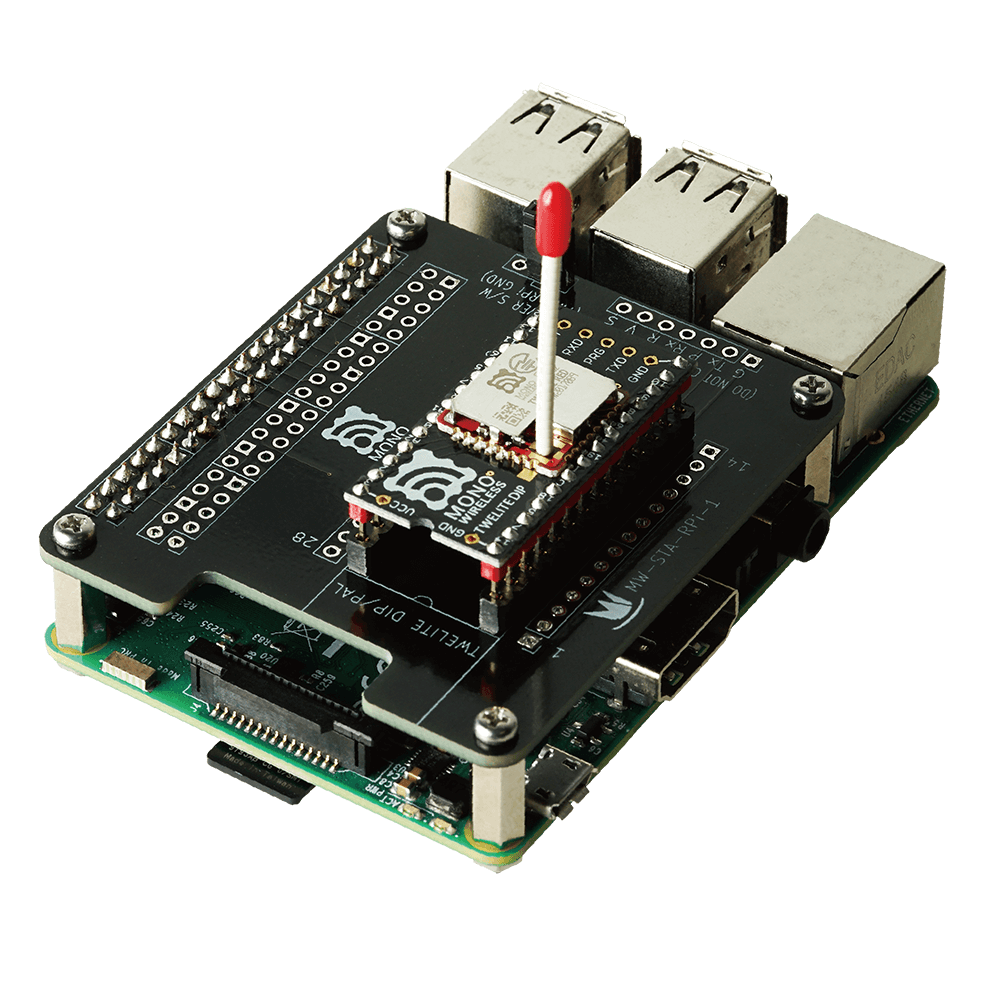

②Raspberry Piへの装着

STAGE HATのRaspberry Pi接続コネクタを、Pi本体のHAT用GPIO 40pinコネクタへ垂直に装着します。固定金具（M2.5/M2.6 5mmネジ、11mmスペーサー、ナット）で固定すると安定します。

注意：HATの着脱や外部デバイスの接続を行う際は、必ずRaspberry Piの電源をOFFにしてから作業してください。電源ONのまま挿抜すると、機器の故障や破損の原因になります。
固定金具（ネジ・スペーサー・ナット）、TWELITE DIP本体、Raspberry Pi本体は別途お買い求めください。

Attachment

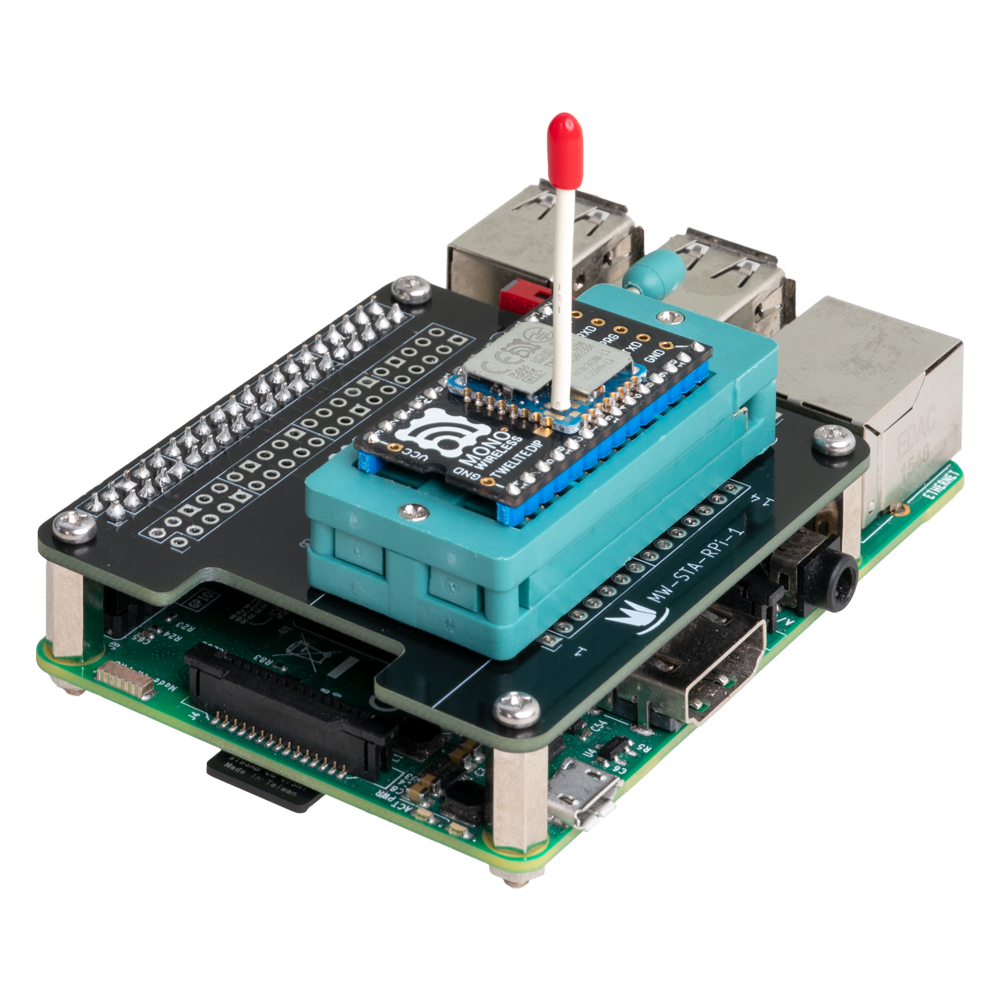

アタッチメント（別売）の併用

TWELITE DIPを頻繁に着脱する用途では、専用アタッチメントの併用がおすすめです。

TWELITE-R キット同梱のアタッチメントを STAGE HATに装着することで、TWELITE DIP の着脱が容易になります。アプリの書き換えを頻繁に行う開発フェーズや、複数の TWELITE DIP を切り替えて評価する用途に便利です。

TWELITE DIPの抜き差しが片手で可能に
ピン曲がりのリスクを軽減
頻繁な評価・検証作業に最適

Specifications

主要仕様

詳細な外形図・電気的仕様はデータシートをご参照ください。

型番	MW-STA-RPi-1
規格	Raspberry Pi HAT規格準拠
接続インターフェース	GPIO 40pin（HATコネクタ）
対応 TWELITE	TWELITE DIP（BLUE/RED） TWELITE PAL / CUE（7P経由）
電源供給	Raspberry Pi GPIO経由
固定金具	M2.5/M2.6 5mmネジ、11mmスペーサー、ナット（別売）

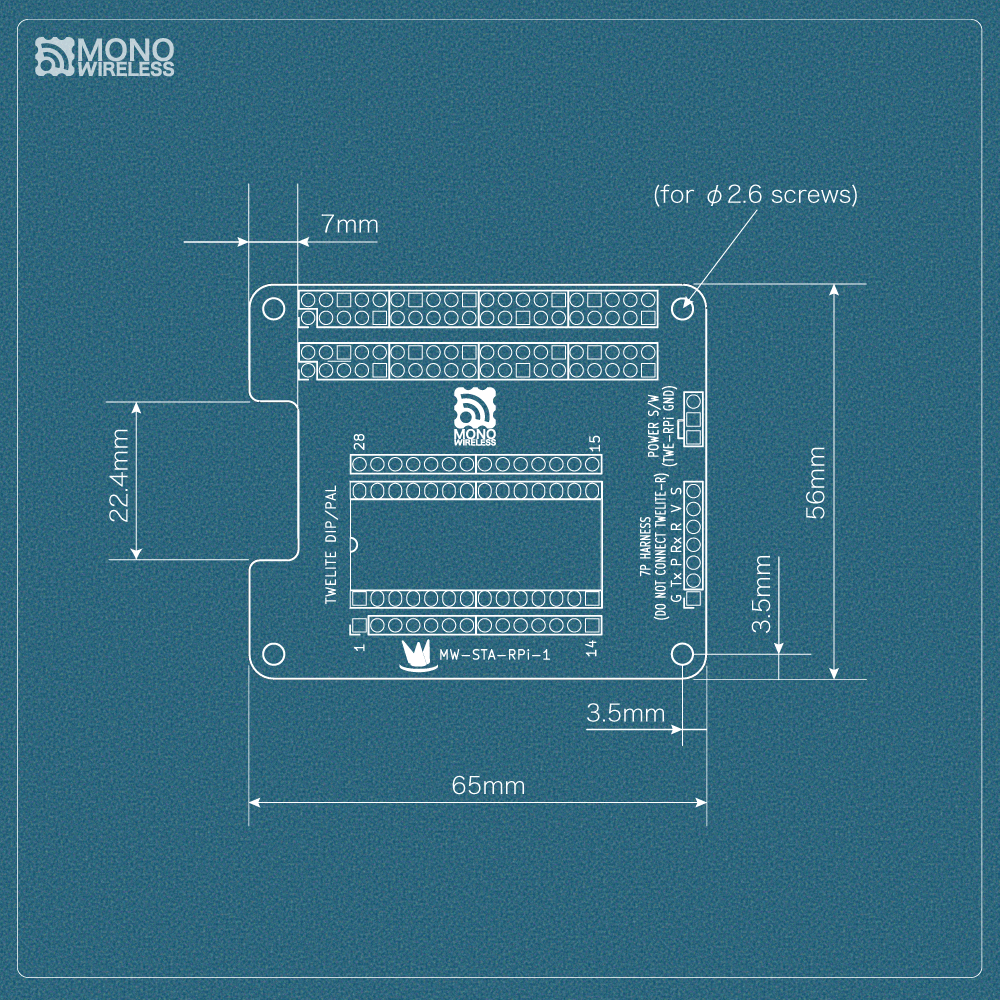

外形図

ソフトウェア要件：Raspberry Pi版の TWELITE STAGE SDK をインストールしてご利用ください。
対応環境の制限：TWELITE STAGE APP の対応 Raspberry Pi・OS バージョンには制限があります。詳細は TWELITE BACKSTAGE をご参照ください。
無線機能について：本HAT基板自体は無線機能を持ちません。技適認証は装着するTWELITE DIP側で取得済みです。
