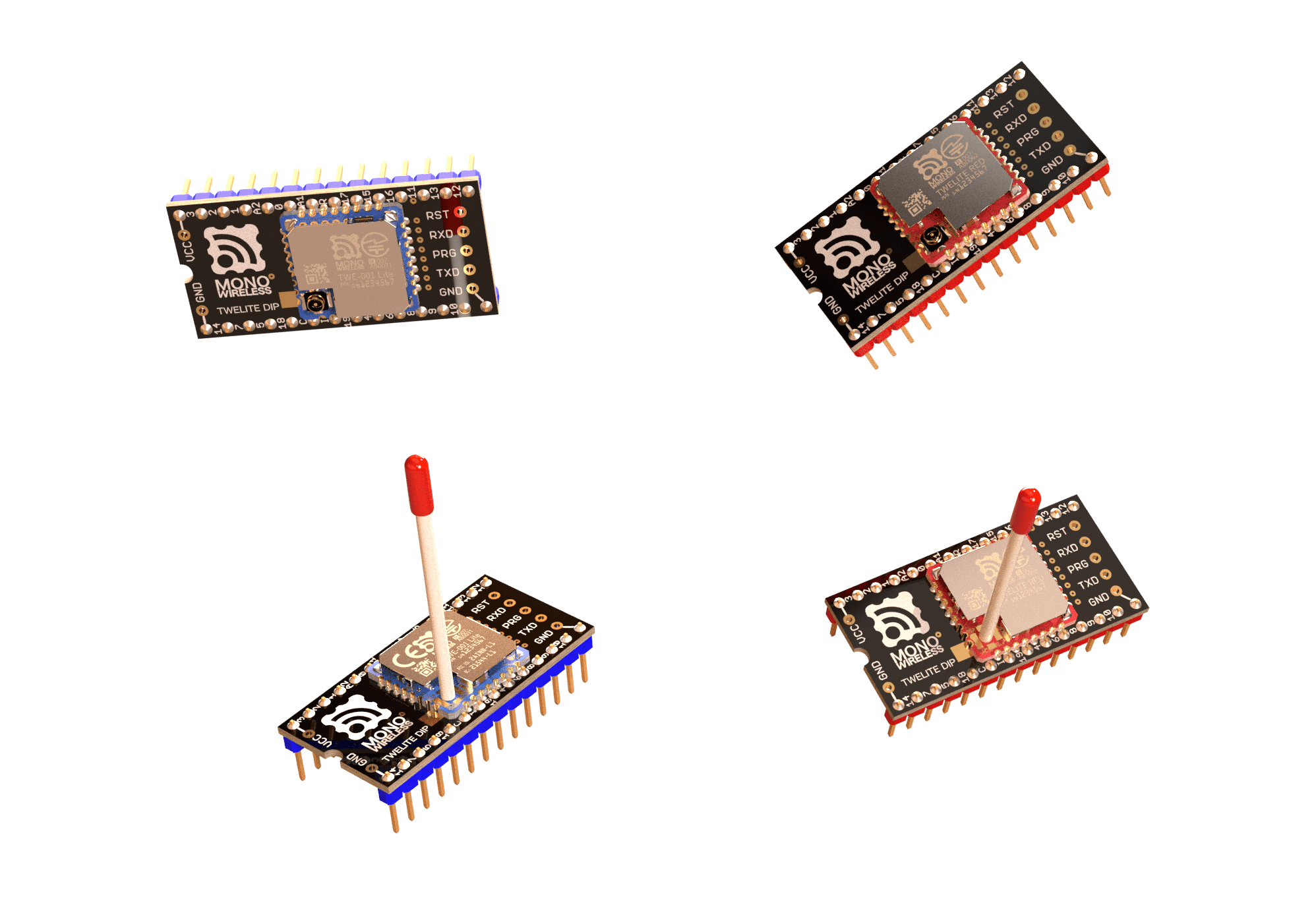

TWELITE 無線マイコンを 2.54mmピッチ 28ピン DIP形状 に実装した、最も普及している TWELITE 製品。ブレッドボード・ICソケット・ユニバーサル基板 にはんだ付けなしで直接搭載でき、ホビー・学習・教育・試作・小ロット量産まで幅広く活躍。出荷時に App_Twelite をプリインストール、配線するだけで親機/中継機/子機が即動作します。出力（BLUE/RED）× アンテナ形状（W/U）× ピンヘッダ（実装/未実装）の組み合わせで 8型番 量産中。
型番は 出力 × アンテナ形状 × ピンヘッダ の3軸の組み合わせ。下記の読み方どおり、8型番すべてが規則的に並びます。機能・ピンアサインは全型番共通で、異なるのはこの3軸だけです。
TWE-L=BLUE出力（標準 +2.5dBm）／ MW-R=RED出力（高出力 +9.14dBm）
DI=ピンヘッダ実装済 ／ DP=未実装（スルーホールのみ）
W=ワイヤアンテナ実装 ／ U=U.FL同軸コネクタ
| 出力 | アンテナ | ピンヘッダ | 型番 | 特徴・用途 |
|---|---|---|---|---|
| BLUE（標準出力 +2.5dBm・屋内/近距離向け） | ||||
| 標準 | ワイヤ | 実装済 | TWE-L-DI-W | 最も普及。ブレッドボード即挿しOK。学習・試作の定番。 |
| 標準 | U.FL | 実装済 | TWE-L-DI-U | 外付けアンテナ接続。金属筐体・指向性アンテナ用途に。 |
| 標準 | ワイヤ | 未実装 | TWE-L-DP-W | 独自ピン仕様・面実装・低背実装などの量産設計向け。 |
| 標準 | U.FL | 未実装 | TWE-L-DP-U | 外付けアンテナ＋独自実装。BLUE版での量産設計最終形。 |
| RED（高出力 +9.14dBm・屋外/中〜長距離向け） | ||||
| 高出力 | ワイヤ | 実装済 | MW-R-DI-W | REDの即挿し版。中〜長距離・安定通信が必要な試作に。 |
| 高出力 | U.FL | 実装済 | MW-R-DI-U | 高出力＋外付けアンテナ。屋外・長距離通信用途に最適。 |
| 高出力 | ワイヤ | 未実装 | MW-R-DP-W | RED版 ピン未実装。長距離通信＋独自実装の量産設計に。 |
| 高出力 | U.FL | 未実装 | MW-R-DP-U | 高出力＋外付けアンテナ＋独自実装。RED版量産設計の最終形。 |
「はんだ付け不要 × 配線だけで動く」 — TWELITE シリーズで最も初学者に優しい無線マイコン。
"手で触れる" 無線マイコンとして、教育から小ロット量産まで広い領域でご採用いただいています。
M1 / M2 / M3 端子の Lo/Hi 設定で、親機・中継機・子機の動作モードを切り替えます。

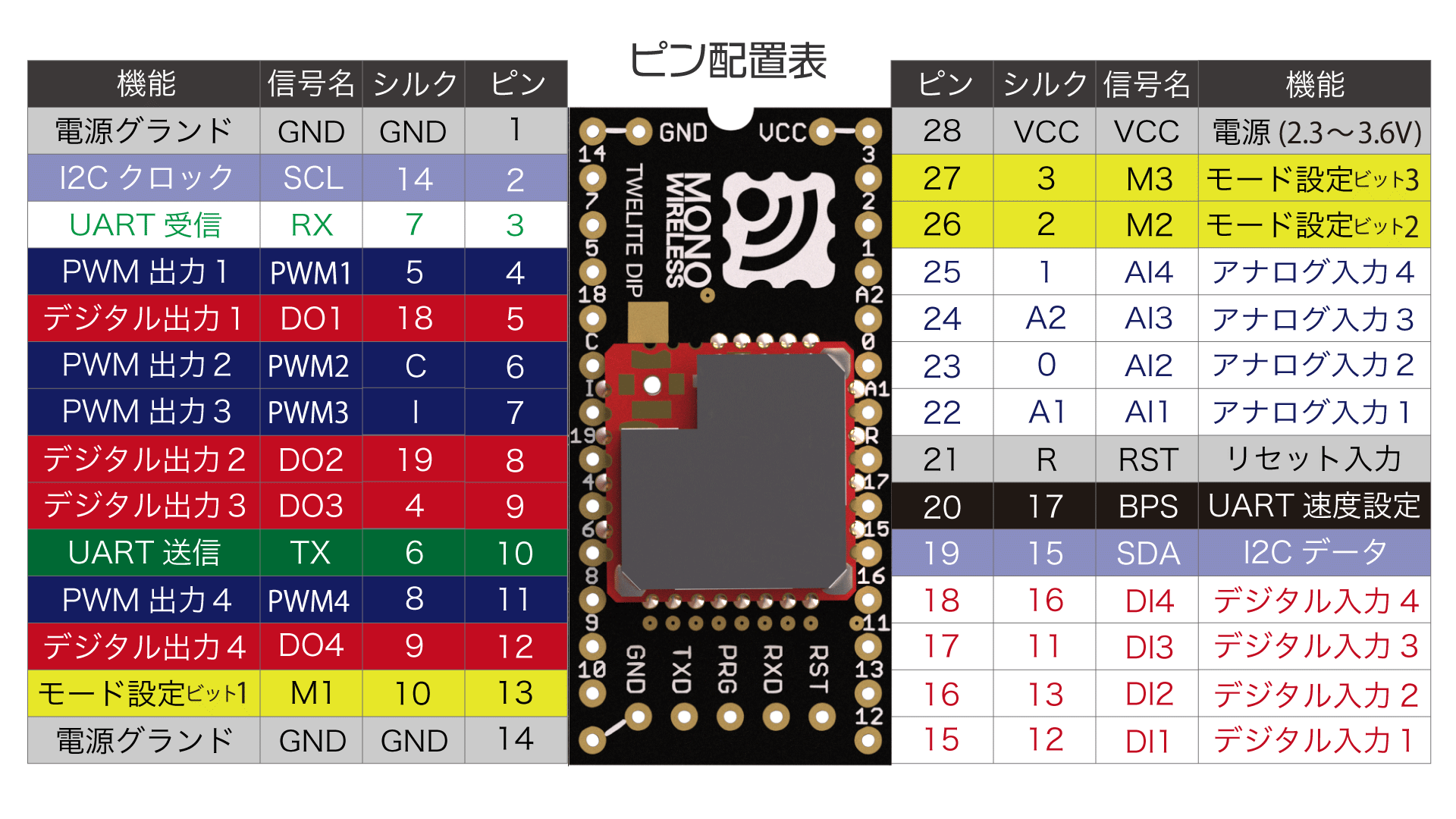

標準 28ピン DIP 配列。切り欠きマークを左に配置すると、左下が 1 番、反時計回りに 14 番（右下）、右上が 15 番、左上が 28 番です。
| 電源系 | VCC / GND × 各1ピン |
| デジタル入出力 | DIO0 〜 DIO19（最大20本） |
| アナログ入力 | AI1 〜 AI4（10bit ADC） |
| PWM出力 | PWM1 〜 PWM4 |
| UART | TXD / RXD |
| I2C / SPI | SCL/SDA / SCK/MOSI/MISO/SS |
| モード設定 | M1 / M2 / M3 |
| リセット | RESETN（負論理） |
同一機能・同一ピン配置で、無線送信出力と消費電流のみ異なります。同一ネットワーク内での混在運用も可能です。
| 項目 | BLUE（TWE-L 系） | RED（MW-R 系） |
|---|---|---|
| 送信出力 | +2.50dBm（1mW級） | +9.14dBm（10mW級） |
| 受信感度 | −95dBm | −96dBm |
| 送信電流 | 15.3mA | 23.3mA |
| 受信電流 | 17.0mA | 14.7mA |
| 通信距離（参考・見通し） | 屋外 最大 約 200m | 屋外 最大 約 1km |
| 動作温度 | −40 〜 +85 ℃ | −30 〜 +85 ℃ |
| 適した用途 | 屋内・近距離・量産・電池駆動 | 屋外・中〜長距離・安定通信 |
標準 28ピン DIP 形状（600mil幅）。詳細寸法・DXF データは TWELITE BACKSTAGE のデータシートをご参照ください。
8 型番に共通する基本仕様。詳細はデータシートをご参照ください。
| 無線・通信 | |
|---|---|
| 通信規格 | IEEE802.15.4（2.4GHz帯） |
| 周波数帯 | 2.405〜2.480GHz（16ch） |
| 送信出力 | BLUE：+2.50dBm（1mW級） / RED：+9.14dBm（10mW級） |
| 受信感度 | BLUE：−95dBm / RED：−96dBm |
| 変調方式 | O-QPSK with DSSS |
| データレート | 250kbps（標準モード） |
| アンテナ | |
| W タイプ | ワイヤアンテナ実装済（追加部品不要） |
| U タイプ | U.FL 同軸コネクタ実装（外付けアンテナ別売） |
| 電気特性 | |
| 動作電圧（VCC） | 2.0V 〜 3.6V ※ 5V 非対応 |
| 送信時消費電流 | BLUE：15.3mA / RED：23.3mA |
| 受信時消費電流 | BLUE：17.0mA / RED：14.7mA |
| スリープ時消費電流 | 0.1μA（typ.） |
| マイコン・I/O | |
| 内蔵マイコン | BLUE：NXP JN5164（32bit RISC、フラッシュ 160KB、RAM 32KB） RED：NXP JN5169（32bit RISC、フラッシュ 512KB、RAM 32KB） |
| デジタル入出力 | 最大 20 本（DIO0〜DIO19） |
| アナログ入力 | 4 本（10bit ADC） |
| PWM 出力 | 4 本 |
| シリアル I/F | UART × 1 / I2C × 1 / SPI × 1 |
| 外形・実装 | |
| パッケージ | 28ピン DIP（2.54mm ピッチ、600mil 幅） |
| 外形寸法 | 約 35.7 × 17.7 × 3.5 mm |
| 重量 | 3.6g（W型）/ 3.7g（U型） |
| 動作環境 | |
| 動作温度範囲 | BLUE：−40 〜 +85℃ / RED：−30 〜 +85℃ |
| 動作湿度範囲 | 30 〜 85%RH（結露なきこと） |
| ソフトウェア | |
| 出荷時アプリ | App_Twelite（超かんたん！標準アプリ） |
| 書き換え可能アプリ | App_Wings / App_IO / App_Uart / act / 他、ユーザー独自ファームウェア |

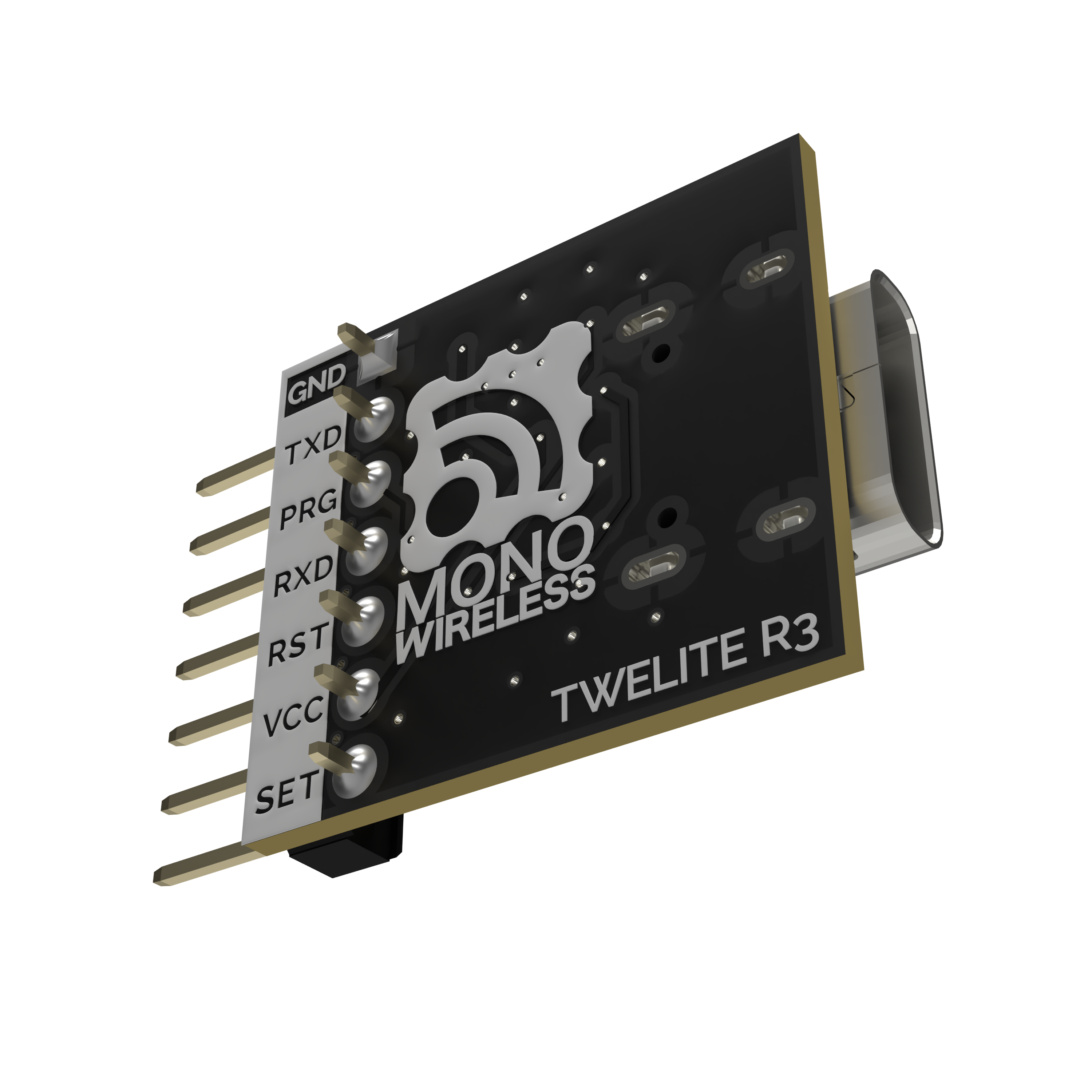

| 書き換えツール | TWELITE R3 / R2 + TWELITE STAGE APP（無償） |
| 認証・品質 | |
| 無線認証 | ARIB STD-T66（日本・工事設計認証）取得済 |
| 環境対応 | RoHS 対応 / 鉛フリー実装 |
