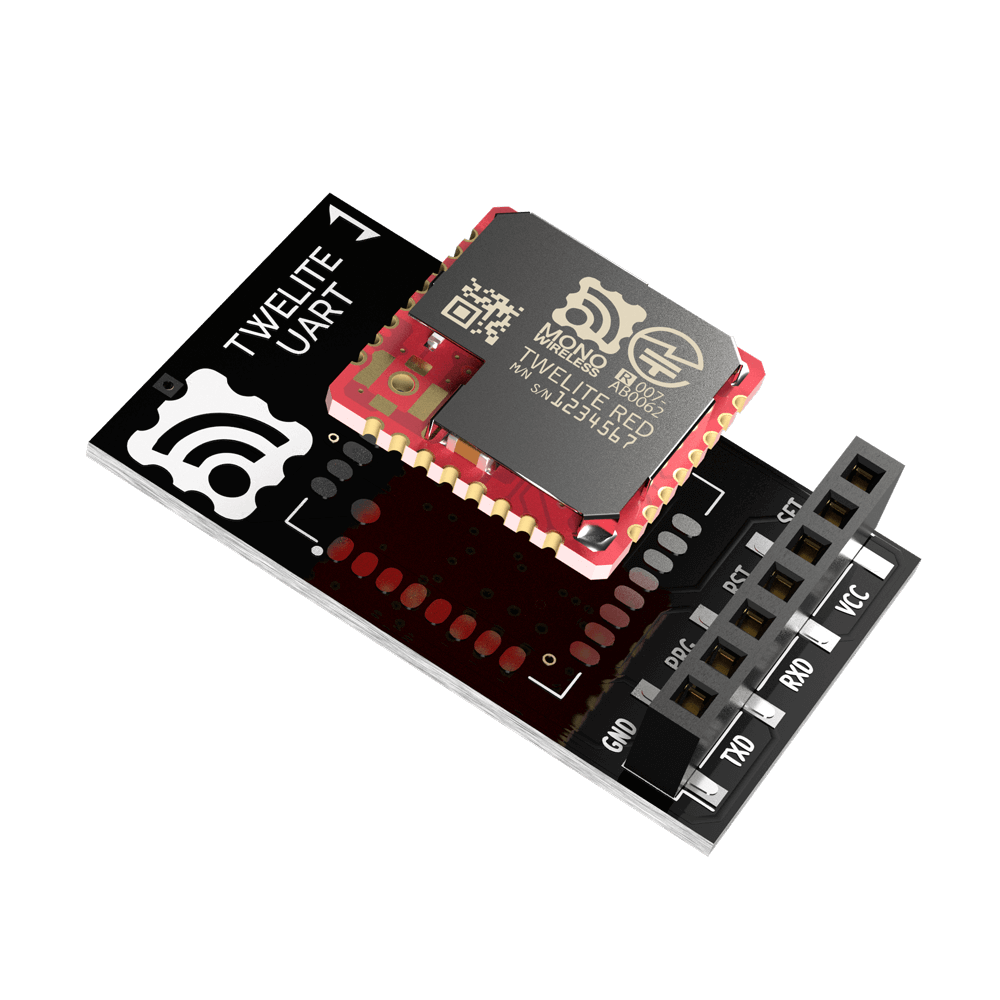

TWELITE UART | シリアル通信無線マイコン

Product Variants

4型番ラインナップ

型番は 出力 × アンテナ形状 の2軸の組み合わせ。下記の読み方どおり4型番が規則的に並びます。機能・ピンアサイン・出荷時アプリは全型番共通で、異なるのは送信出力とアンテナ形状だけ。同一ネットワーク内での混在運用も可能です。

MW - [ B / R ] - UART - [ P / U ]

B=BLUE出力（標準 +2.5dBm）／ R=RED出力（高出力 +9.14dBm） P=PCBアンテナ内蔵／ U=U.FL同軸コネクタ

出力	アンテナ	型番	内蔵モジュール	用途
BLUE（標準出力 +2.5dBm・屋内/近距離向け）
標準	PCB内蔵	MW-B-UART-P	TWELITE BLUE（1mW級）	屋内・近距離 / 標準ライン量産品
標準	U.FL同軸	MW-B-UART-U	TWELITE BLUE（1mW級）	金属筐体内蔵 / 外部アンテナ必須用途
RED（高出力 +9.14dBm・屋内中〜長距離/安定通信）
高出力	PCB内蔵	MW-R-UART-P	TWELITE RED（10mW級）	屋内中〜長距離 / 安定通信
高出力	U.FL同軸	MW-R-UART-U	TWELITE RED（10mW級）	金属筐体・長距離・指向性アンテナ用

Key Features

特徴

既存のマイコン基板に "無線通信機能を後付け" するための最短ルート。はんだ付け不要、配線4本（TX/RX/VCC/GND）から始められます。

7ピンソケットで即配線

TX / RX / VCC / GND の 4本接続のみで通信可能。リセット・プログラム書込み・モード切替用ピンも含めて 7ピン構成。ピンソケットで配線変更も容易です。

App_Uart 出荷時プリインストール

シリアル通信特化の無償ファームウェア「App_Uart」が出荷時にインストール済み。電源投入後すぐに、無線シリアル通信が利用可能。設定変更も無線（OTA）対応。

用途に合わせてアプリ書換可

TWELITE R3 / R2 と TWELITE STAGE APP（無償）で、App_Wings・App_Twelite・App_IO 等への書き換えが可能。ユーザ独自ファームウェアの書き込みにも対応。

出力 × アンテナの自由な組み合わせ

BLUE（1mW級）/ RED（10mW級）の出力と、PCB内蔵 / U.FL 同軸の 2 つのアンテナ形状をマトリクス選択。試作はP型・量産・筐体内蔵はU型といった戦略が可能。

電源 2.0V〜3.6V の広範囲対応

VCC 動作電圧 2.0V〜3.6V。CR2032 直接駆動からリチウムイオン電池、3.3V レール電源まで対応。5V 電源には非対応（直接接続不可）。

2.4GHz IEEE802.15.4 準拠

国際標準の 2.4GHz IEEE802.15.4 を採用。技適取得済（日本国内利用OK）。TWELITE シリーズの他製品と相互通信可能で、混在ネットワーク構築が可能です。

Use Cases

想定用途

既存マイコン製品の "無線化" 用途を中心に、幅広い B2B IoT 開発で採用されています。

マイコン基板の無線化

Arduino・PIC・STM32・ESP系マイコン等の既存設計に、UART 4本配線で無線通信機能を追加。配線変更を最小限に抑えた "後付け無線化" に最適。

PC・SBC 連携

Raspberry Pi の GPIO UART や、USB-シリアル変換経由で PC と接続。サーバ側ゲートウェイ・データロガーとして TWELITE ネットワークを構築。

設備機器のリモート制御

PLC・産業機器のシリアルポートから無線取り出し、計測値・ステータスの遠隔監視や、コマンド送信による遠隔操作を実現。

試作・PoC 開発

配線変更が容易な 7ピンソケット構造により、研究・試作段階での回路変更が頻繁な案件に最適。BLUE / RED の差替評価も同一基板で可能。

既設センサーの無線化

UART 出力対応の各種センサー（GPS・気象センサー・距離計等）の信号を、配線距離の制約なく無線で集約・転送。

カスタムファーム搭載基板

ユーザ独自のファームウェアを書き込み、特定用途専用の無線モジュールとして OEM・組込み採用。BLUE/RED・P/U の選択で量産設計に対応。

Board Parts

各部の説明

PCB アンテナ内蔵タイプ（P）と U.FL 同軸タイプ（U）の主要な構成要素。

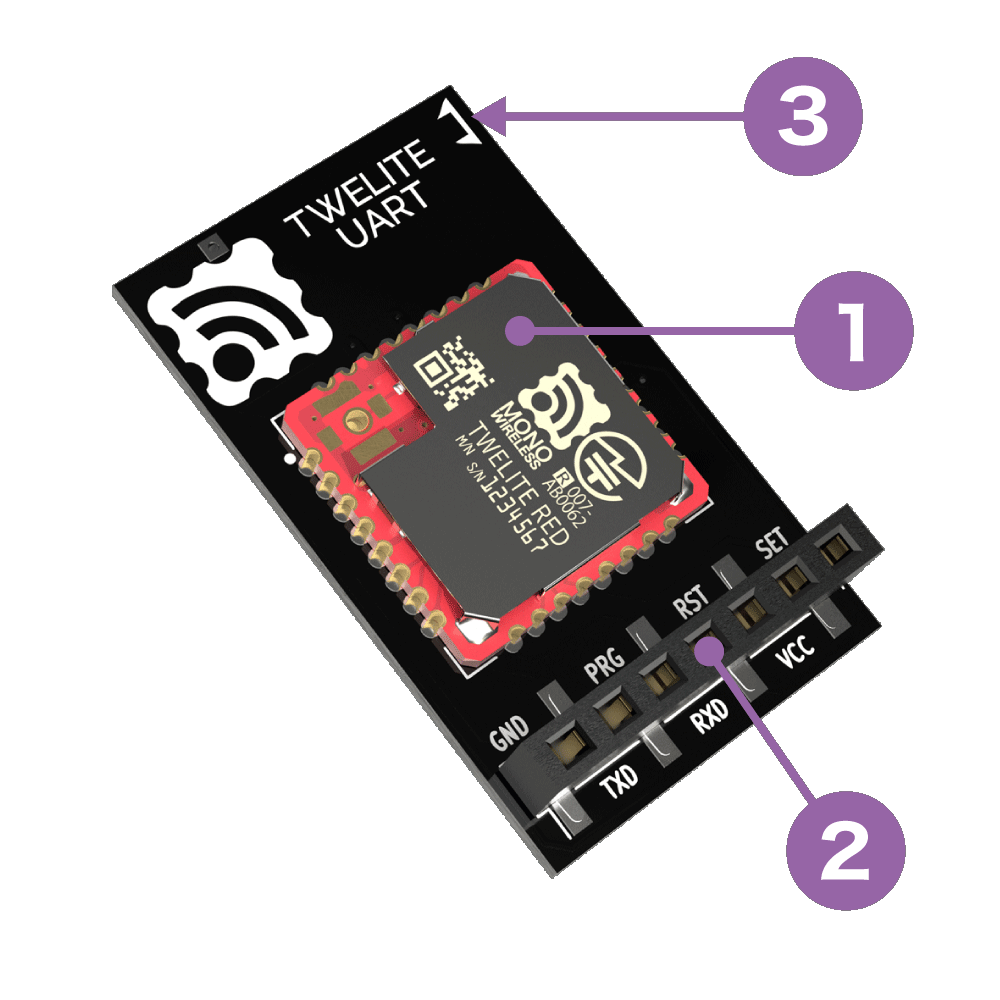

Pタイプ・表面

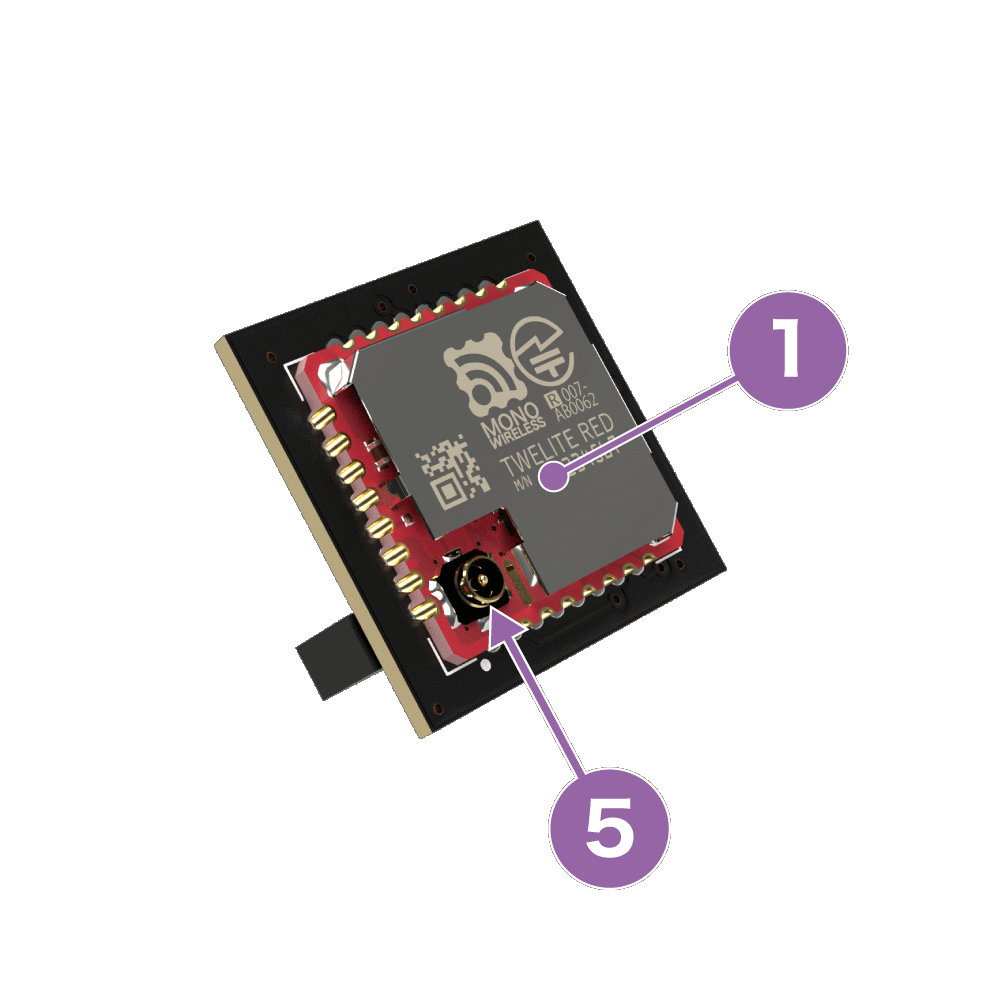

Uタイプ・表面

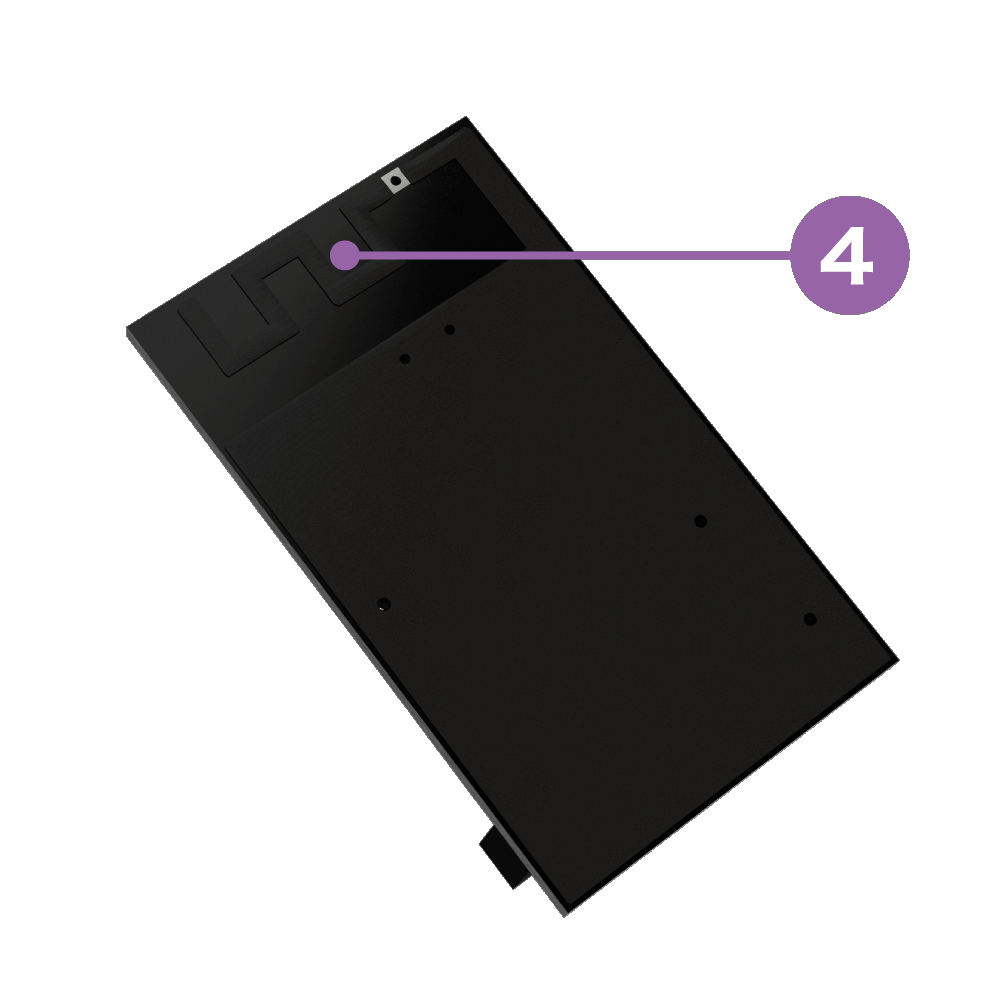

Pタイプ・裏面

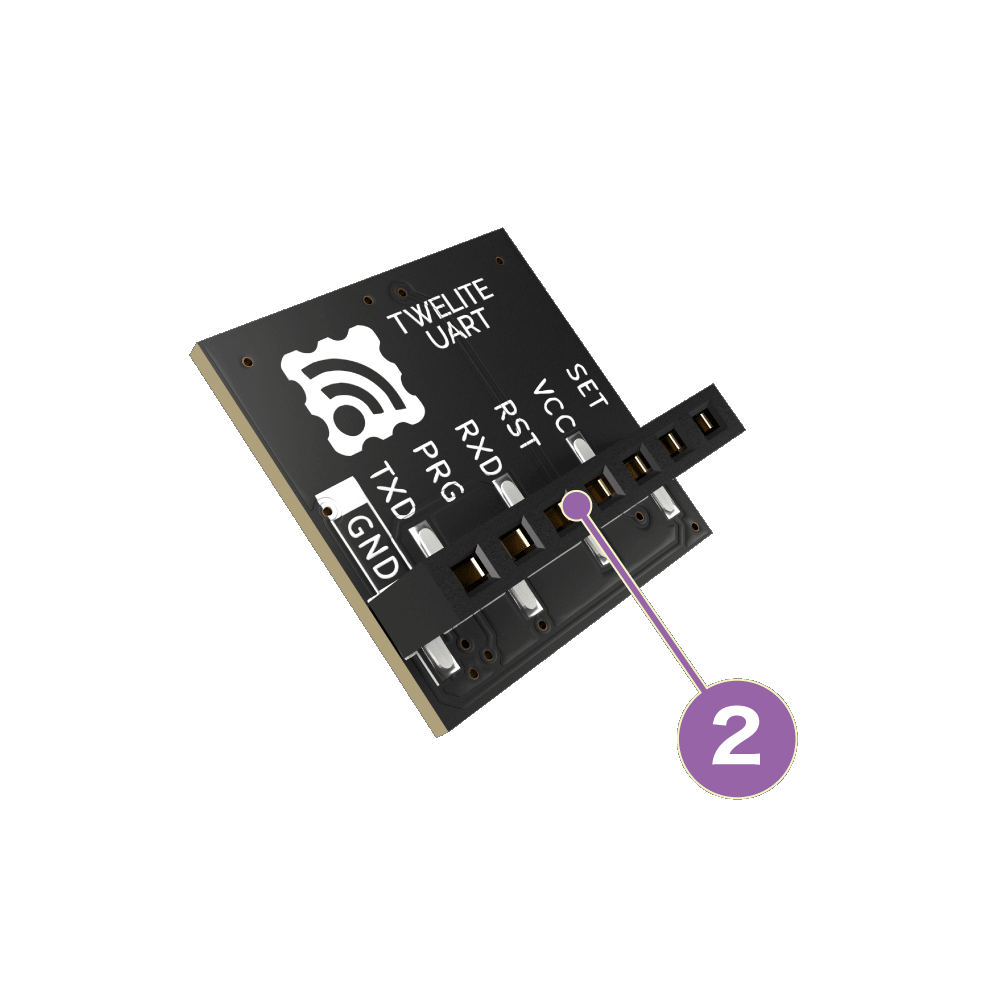

Uタイプ・裏面

1TWELITE 本体（無線マイコン）

2.4GHz IEEE802.15.4 無線マイコン本体。BLUE（1mW級）または RED（10mW級）が搭載されます。

27ピンインターフェース

電源・通信・モード制御をまとめた 7 ピンソケット。基板に直接はんだ付けせず、ピンソケット経由で外部マイコンと接続。

3アンテナ偏波方向マーク

アンテナ偏波方向を表す印字。基板の同方向への配置・送受信側アンテナの向きを揃えることで通信品質が安定します。

4基板アンテナ（P タイプのみ）

PCB パターンに組み込まれた MW-A-P1934 アンテナ。外付け部品不要で量産設計が簡単です。

5U.FL 同軸コネクタ（U タイプのみ）

外付けアンテナを接続するための小型同軸コネクタ。未接続のまま電波出力すると故障の原因。必ずアンテナまたは50Ωターミネータを接続してください。

Pin Assignment

7ピン信号対応

最低限 TX / RX / VCC / GND の 4 ピンを接続すれば通信可能。RST / PRG / SET は設定変更・書き換え時に利用します。

ピン番号	信号名	TWELITE 側ピン	方向	役割・接続先
1	GND	—	—	共通グラウンド
2	TXD	DIO6	OUT	UART送信 → 外部マイコン RX
3	PRG	SPIMISO	IN	プログラム書込制御（書込時のみ使用）
4	RXD	DIO7	IN	UART受信 ← 外部マイコン TX
5	RST	RESETN	IN	リセット信号（Low Active）
6	VCC	—	—	電源（2.0〜3.6V）
7	SET	DIO12	IN	モード切替（インタラクティブ設定時 Low）

Connection Examples

TWELITE R との接続

TWELITE R3 / R2 と接続することで、PC からアプリ書き換え・設定変更・動作確認が可能。接続向きには注意が必要です。

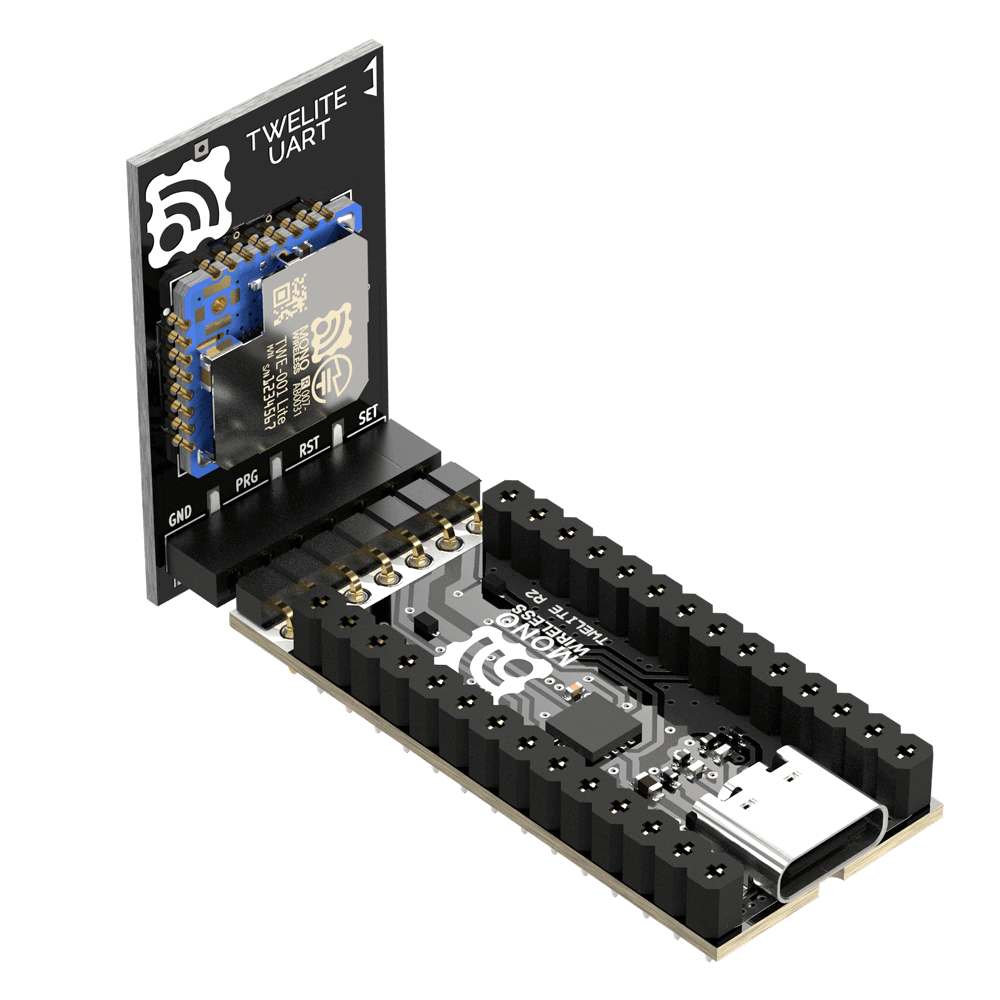

Pタイプ + TWELITE R

基板アンテナ内蔵タイプ。TWELITE R のピンソケットに直接挿入。アンテナ部が R 基板側へ向くと電波品質が落ちるため、向きに注意。

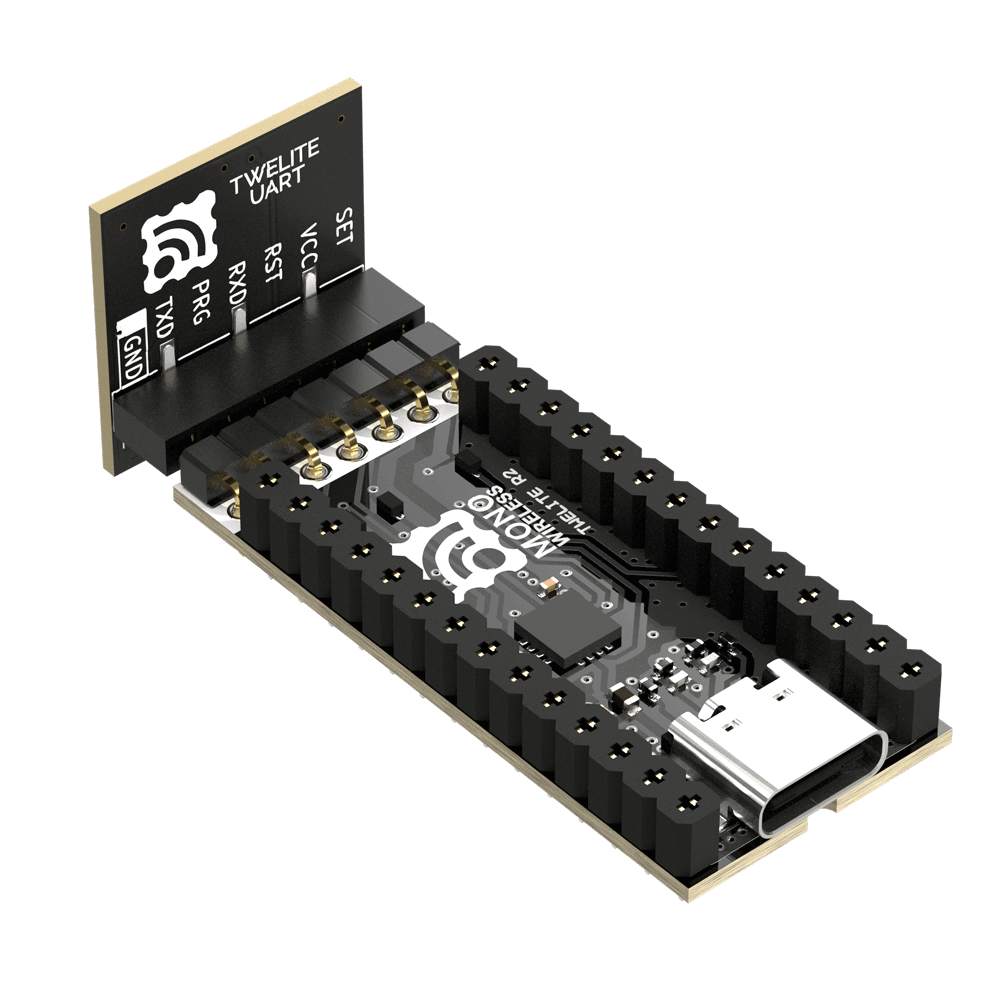

Uタイプ + TWELITE R

同軸コネクタ経由で外付けアンテナを接続したまま、TWELITE R で書き込み・設定可能。U.FL 未接続のまま電波出力しないこと。

挿入向きに注意：TWELITE R に対する TWELITE UART の挿入向きを間違えると、電源・信号線が逆接続となり 製品が故障 する恐れがあります。製品上のシルク印字・ピン名称を必ず確認してから装着してください。

Mechanical Drawing

外形寸法図

PCBアンテナ内蔵（P）と U.FL 同軸コネクタ（U）の外形寸法。詳細はデータシートをご参照ください。

Pタイプ — PCBアンテナ内蔵モデル

Uタイプ — U.FL同軸コネクタモデル

データシートを開く →TWELITE BACKSTAGE

Specifications

仕様

4 型番に共通する基本仕様。詳細はデータシートをご参照ください。

無線・通信
通信規格	IEEE802.15.4（2.4GHz帯）
周波数帯	2.405〜2.480GHz（16ch）
送信出力	BLUE版：1mW級 / RED版：10mW級（最大）
受信感度	−95dBm（typ.）
変調方式	O-QPSK with DSSS
データレート	250kbps（標準モード）
アンテナ
Pタイプ	基板パターンアンテナ（MW-A-P1934）内蔵
Uタイプ	U.FL 同軸コネクタ（外付けアンテナ別売）
電気特性
動作電圧（VCC）	2.0V 〜 3.6V　※ 5V 非対応
消費電流	送信時：約20mA / 受信時：約17mA / スリープ時：1.5μA(BLUE) 送信時：約23mA / 受信時：約14mA / スリープ時：1.5μA(RED)
インターフェース
インターフェース	UART（7ピンソケット）
UART初期設定	115,200bps / 8N1（App_Uart 標準値）
論理レベル	3.3V CMOS（5V 系マイコンと接続時はレベル変換要）
動作環境
動作温度範囲	−40℃ 〜 +85℃(BLUE) −30℃ 〜 +85℃(RED)
動作湿度範囲	30 〜 85%RH（結露なきこと）
ソフトウェア
出荷時アプリ	App_Uart（シリアル通信特化）
書き換え可能アプリ	App_Wings / App_Twelite / App_IO / 他、ユーザー独自ファームウェア
書き換えツール	TWELITE R3 / R2 + TWELITE STAGE APP（無償）
認証・品質
無線認証	日本国内技適（工事設計認証）取得済
環境対応	RoHS 対応 / 鉛フリー実装
