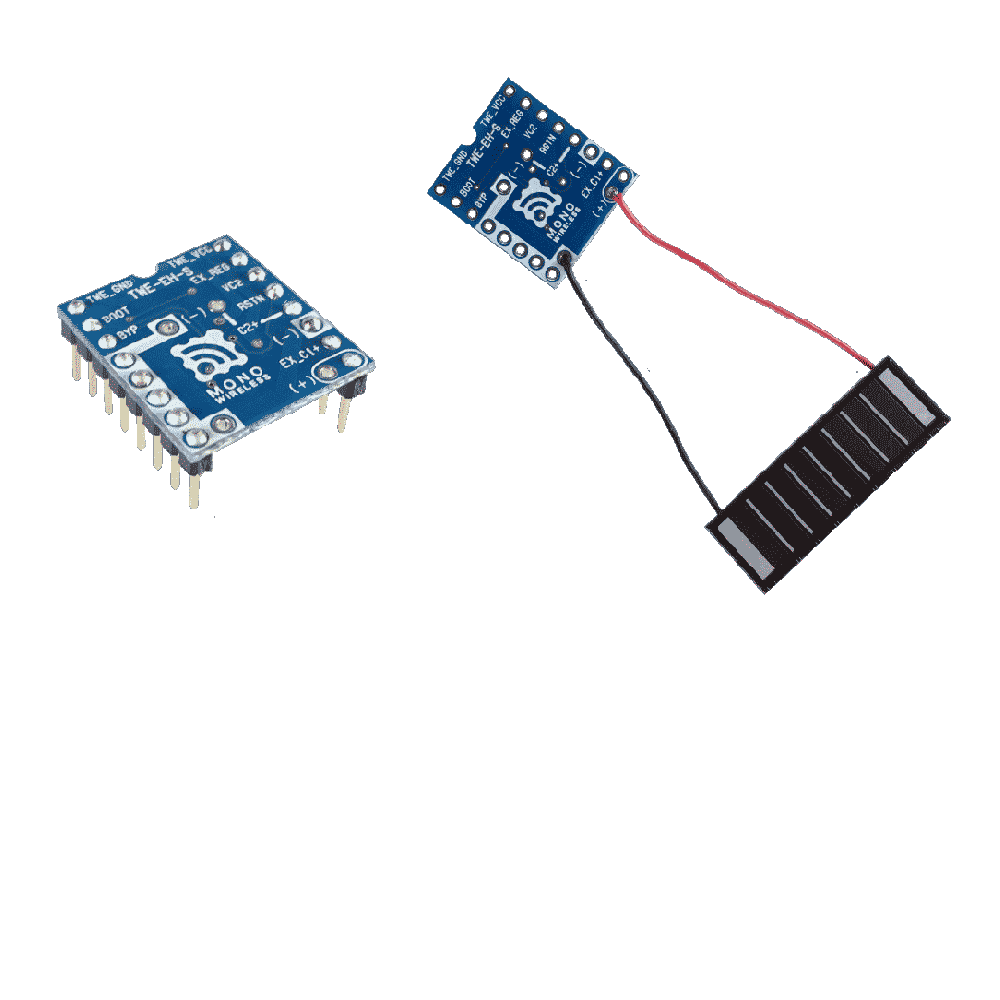

TWE-EH SOLAR は 2型番展開。ピンヘッダ実装の有無で選択できます。
わずかな光からTWELITEを駆動する、超低消費電力設計のエナジーハーベスト電源。
光発電 → 起動 → 送信 → スリープ → 蓄電 のサイクルで TWELITE を駆動します。
主要な端子・コネクタの役割をご確認ください。詳細な16ピン仕様はマニュアルをご参照ください。

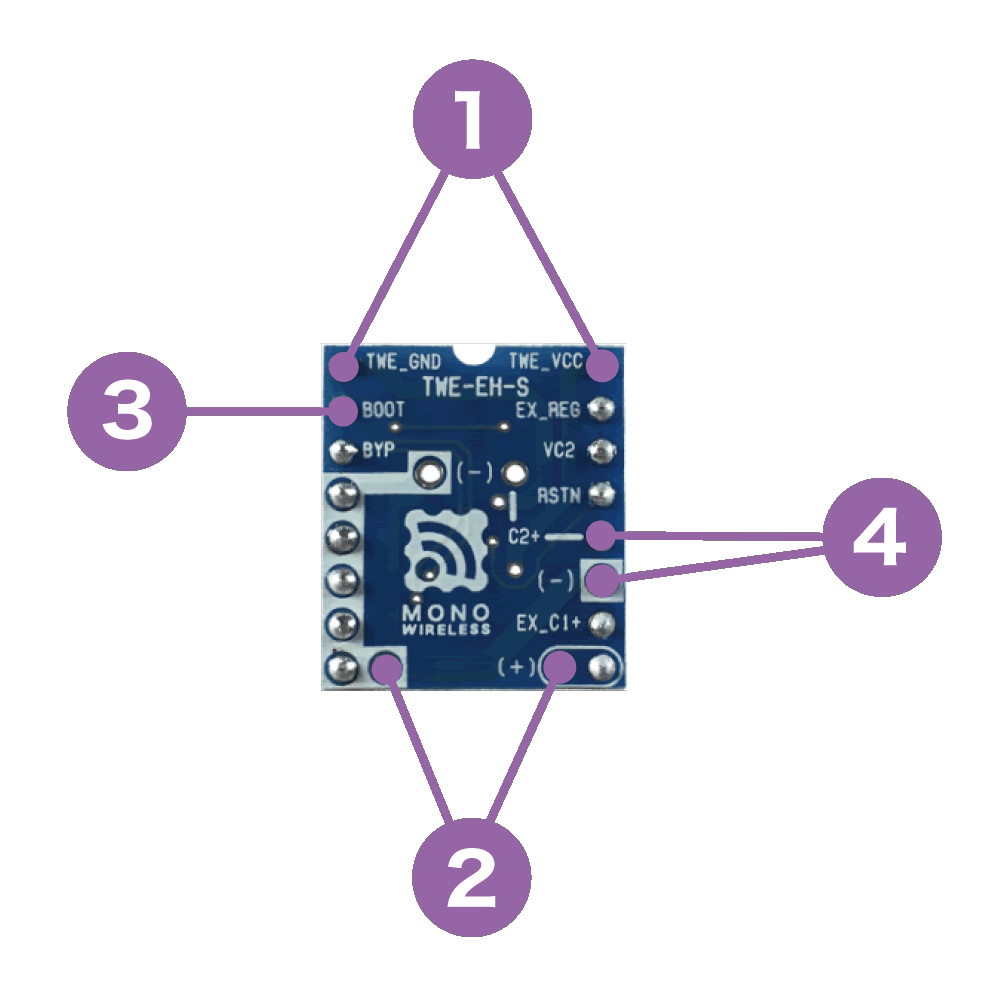

各項目の番号は、左の図に記載された部位番号に対応します。BYPピンは図には含まれません。
用途に合わせて 2 種類の基本構成を選択できます。

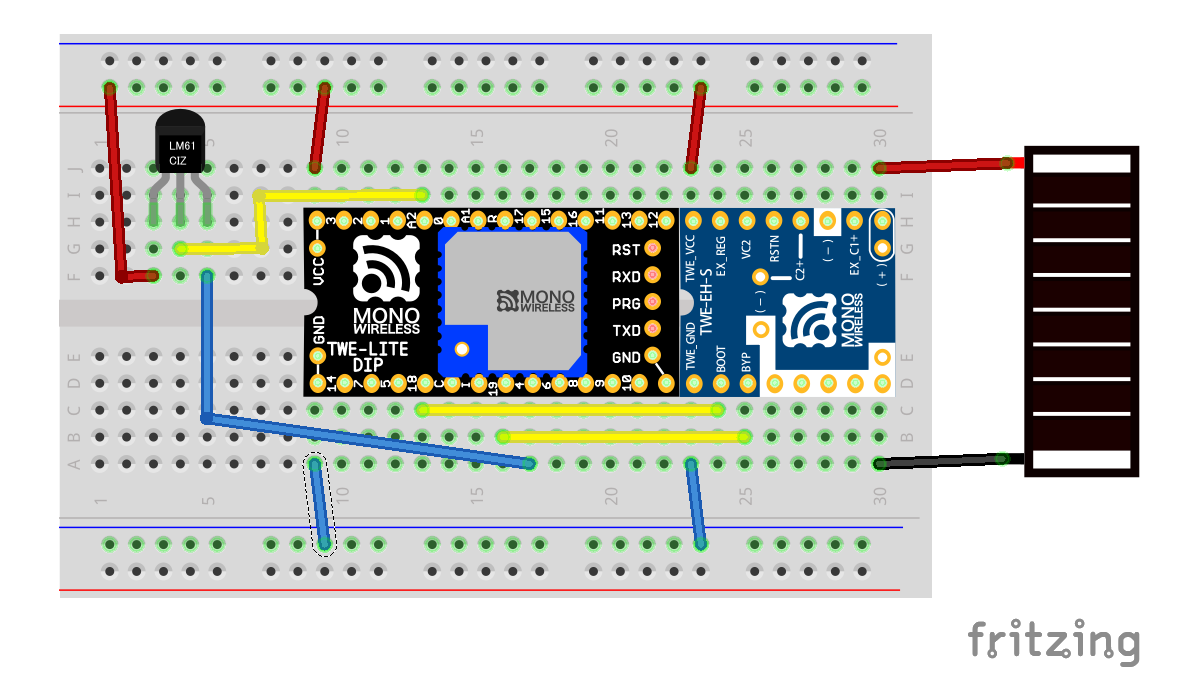

ソーラーパネルからの電力でC1（内蔵220μF）に蓄電し、TWELITEを断続的に駆動。十分な光がある環境（屋外・明るい室内）向け。

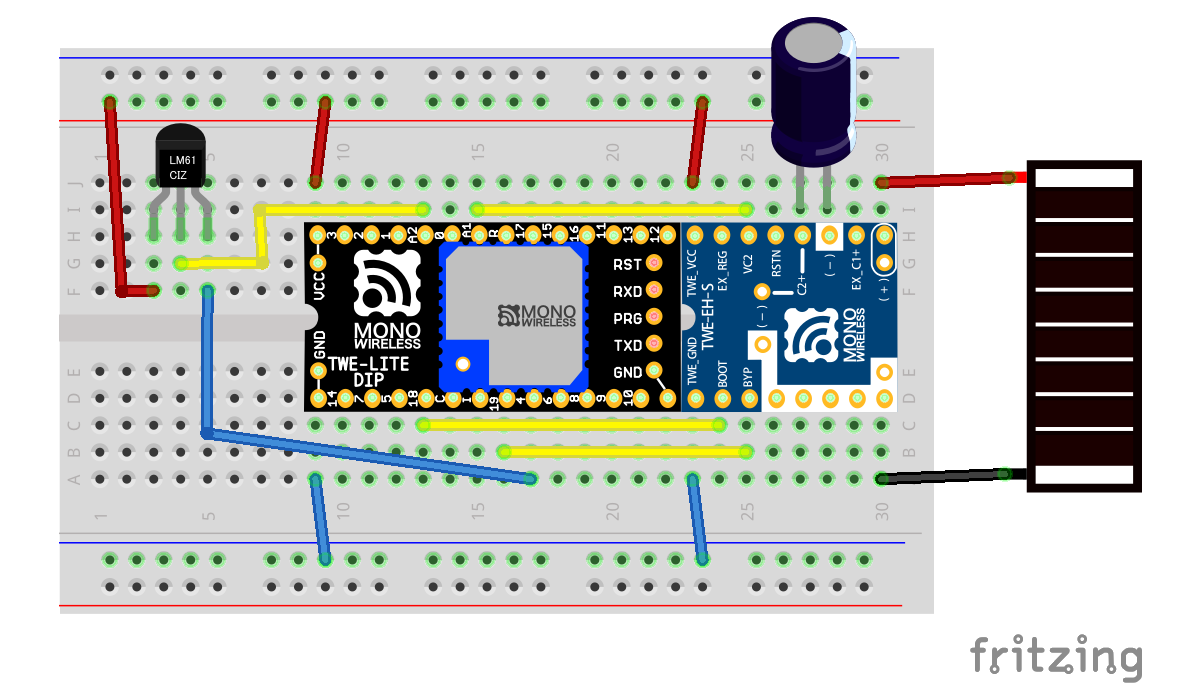

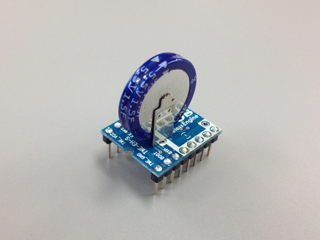

電気二重層キャパシタ（C2）を併用し、余剰電力を蓄電。夜間・曇天時も動作継続。長時間・連続運用が必要な用途向け。

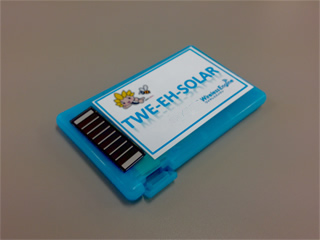

電池レスの利点を活かした典型的な実装例です。
詳細な電気的仕様・ピン配置・実装例はマニュアルをご参照ください。
| 型番 | TWE-EH-S-DI / TWE-EH-S-DP |
|---|---|
| 対応モジュール | TWELITE DIP（BLUE / RED） |
| ピン数 | 16ピン（DIP互換配置） |
| 動作電圧範囲 | 0 〜 3.6V（EX_C1+ / C2+） |
| TWELITE起動電圧 V_ON | 約 2.9V |
| 蓄電開始電圧 V_CHG | 約 3.4V |
| BYP 動作下限 | 約 2.0V（バイパス時） |
| 内蔵コンデンサ C1 | 220μF |
| ソーラーパネル入力 | 開放電圧 4〜6V、最大出力 300mW 以下 |
| 付属パネル例 | Panasonic AM-5815（6mW、5.2V、1.1mA） |
| 蓄電デバイス（別売） | 電気二重層キャパシタ 耐圧 3.6V 超推奨 |
