MONOSTICK
モノスティック
MONOSTICK
TWELITE USBスティック
親機、中継機に。

モノをUSBにつなぐMONOSTICK-モノスティック

MONOSTICKはUSB機器に接続できるTWELITEです。パソコンやタブレット等にUSB接続できます。親機や中継機として機能します。

MONOSTICK-モノスティック
標準出力 BLUE-ブルー
品名: MONOSTICK
型番: MONOSTICK-B
JAN: 4589512170396
送信出力
BLUE
標準出力
RED
高出力
アンテナ
pcb
基板アンテナ
初期アプリ
Wings
APP_Wings
ネットで購入
MONOSTICK-モノスティック
高出力 RED-レッド
品名: MONOSTICK
型番: MONOSTICK-R
JAN: 4589512170402
送信出力
BLUE
標準出力
RED
高出力
アンテナ
pcb
基板アンテナ
初期アプリ
Wings
APP_Wings
ネットで購入
生産終了品

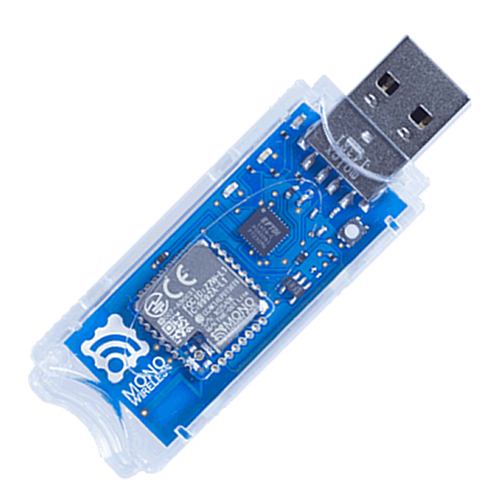

MONOSTICK-モノスティック クリア
品名: MONOSTICK
型番: MONOSTICK-C
JAN: 4589512170013
後継品: MONOSTICK-B/R

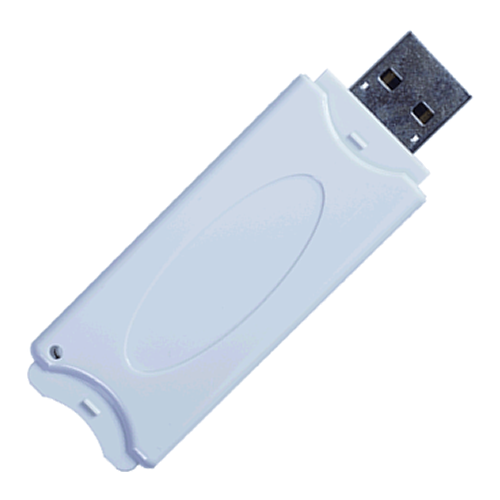

MONOSTICK-モノスティック グレー
品名: MONOSTICK
型番: MONOSTICK-G
JAN: 4589512170020
後継品: MONOSTICK-B/R

モノスティック ブルー、モノスティック クリア、モノスティック グレーはケースが異なるのみで仕様は同一です。

概略

パソコンを親機に、単体で中継機に。

USBスティック MONOSTICK - モノスティックはTWELITE-トワイライトにUSBインターフェースを付加したものです。パソコンやボードPC等とUSB接続できます。パソコンやボードPC等を親機とする場合に便利です。

TWELITE-トワイライトとパソコンやボードPC等がUSB接続でシリアル通信できます。

パソコンやボードPC上のアプリでTWELITE-トワイライトを操作したり、センサデータ情報を無線で収集したりできます。

また、モノをUSBにつなぐ MONOSTICK-モノスティックはコンパクトな中継機としても使用できます。

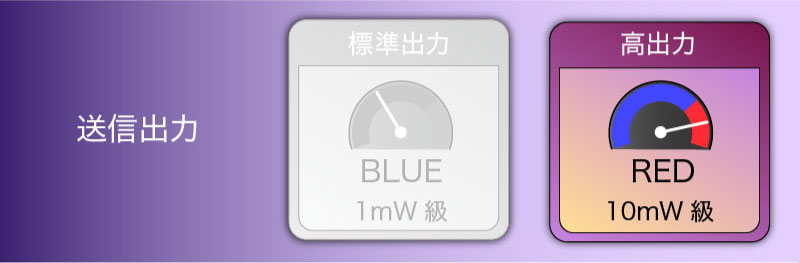

標準出力タイプ(1mW級)のBLUE-ブルーとさらに良く飛ぶ高出力タイプ(10mW級)のRED-レッドから選択できます。RED-レッドは受信性能も向上しています。

アプリを書き換える場合はブルーとレッドそれぞれ専用のファイルを選んでください。バイナリは共通ではありません。


実現すること
MONOSTICK-モノスティック
モノを操作する。

離れたモノを操作する遠隔制御ができます。

MONOSTICK-モノスティック
モノの状態を知る。

離れたモノの状態を知る遠隔監視ができます。

MONOSTICK-モノスティック
モノ同士で対話する。

離れたモノ同士で任意データ送受信ができます。

中継機
中継機にする。

USB電源に接続するだけで中継機として使用できます。

複数端末との通信
MONOSTICK-モノスティック

1個の受信機と通信できる子機の数は通信頻度により決まります。子機の最大数は電波環境にも左右されます。1パケットを送る際に安定した通信を得るための目安として1通信あたり約0.1秒要すると見積もってください。よって、1秒毎の間欠通信の場合は子機の数は10個程度、10秒毎で100個、100秒毎で1000個程度が目安です。実際の数は実環境でご確認ください。1個の子機が連続でデータを送信する場合は通信チャネルを占有するため、他の子機は通信できませんので基本的には1対1通信になります。この場合は別のチャネルを使用してください。16のチャネルを同時に使用できます。

特徴

USBでパソコン、ボードPC等に簡単接続できます。

電源はUSBから供給されます。

基板上に小型で高性能なプリントアンテナを構成しています。

親機・中継機アプリがインストールされており、すぐに使用開始できます。

標準出力タイプ(1mW級)のブルーと高出力タイプ(10mW級)のレッドが選択できます。

設定を変更することにより、中継機として使用できます。

対応アプリを用途に応じて書き換えることができます。

アプリの書換えは「TWELITE STAGE APP」でとても簡単に行えます。

USBデバイスドライバ(FTDI)がWindows、Linux、macOS、Android等の主要OSに対応しています。

接続されたデバイスからMONOSTICK-モノスティックはシリアルポートに見えますので、データのやりとりが標準的な方法で行えるため、パソコン、タブレット、ボードPC側のアプリの開発が容易です。シリアルポート経由でコマンド文字列、ステータス文字列の送受信により動作させます。

ウォッチドッグタイマー(WDT)回路を搭載しています。(DIO制御により有効化)

海外の電波認証に対応しています。対応国一覧

鉛フリー、RoHS対応です。

ケースに貼られたシールには出荷時に書込まれたアプリのバージョンが表示されています。以前に出荷されたシールが貼られてないものは超簡単!標準アプリが書込まれています。

外形図
MONOSTICK-モノスティック

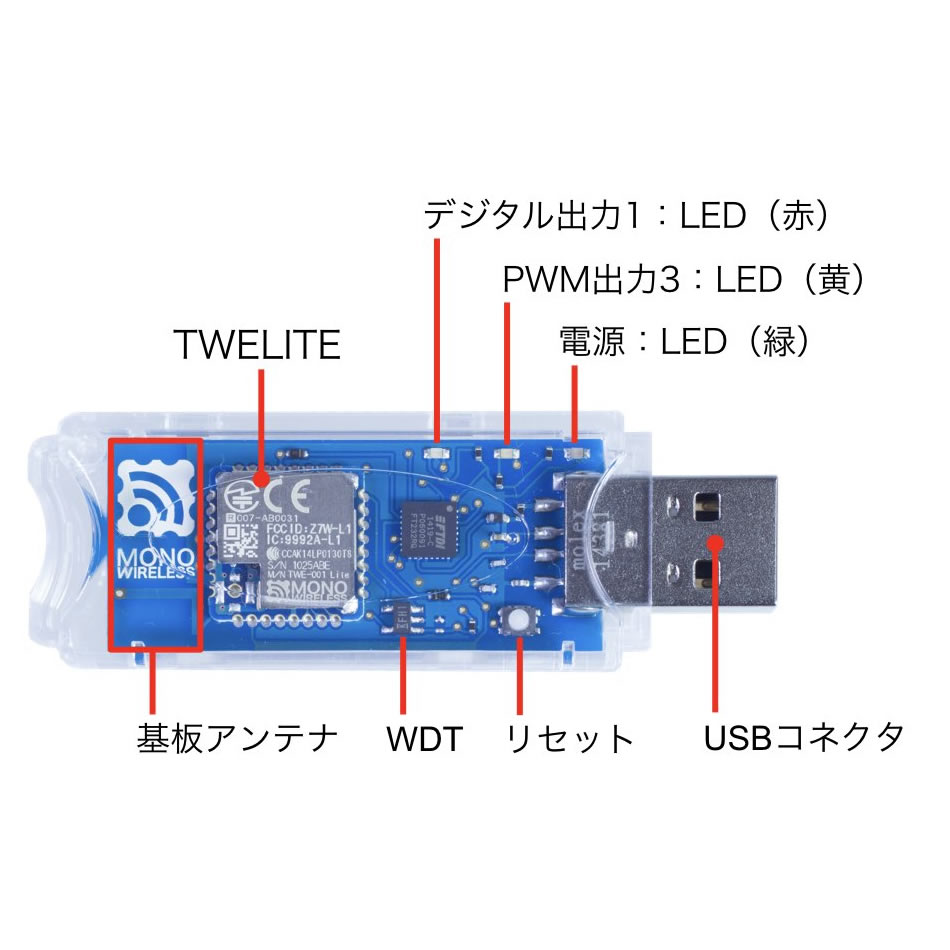

各部の説明
MONOSTICK-モノスティック

❶ TWELITE

TWELITE-トワイライトはセンサーの値を読み取ったり無線でデータを送受信する無線マイコンです。

❷ 基板アンテナ

電波の方向

アンテナ方向マーク アンテナ方向マーク の矢印は垂直方向(天地方向)を示しています。

基板上にプリントアンテナを構成しています。

以下のように垂直に立てた時にアンテナの感度が最大になります。

見通しで、高い場所にアンテナを設置すると通信環境が良くなります。必要に応じてUSB延長ケーブルで最適な場所にアンテナを設置して下さい。

無線モジュール
iot無線モジュール

❸ LED 赤

TWELITEのデジタル出力1(DO1)に接続されています。相手側の端末からの制御で点灯・消灯させることができます。

デジタル出力1(DO1)は超簡単!標準アプリでの割り当てです。実際のハードウエア接続は赤LED(DIO16)ですのでご注意ください。

❹ LED 黄

TWELITEのPWM出力3(PWM3)に接続されています。相手側の端末からの制御で点灯・消灯させることができます。

❺ LED 緑

MONOSTICK-モノスティックをUSBポートに接続し電源が入ると、緑色に点灯します。

❻ USBコネクター

パソコン等と接続するための端子です。コネクターの種類はUSB Type-Aです。

❼ リセットスイッチ

TWELITEをリセットするスイッチです。スイッチを押して離すとリセットします。

❽ WDT(ウォッチドッグタイマー)

ウォッチドッグタイマー(WDT)は内蔵マイコンの動作を監視し、不具合を検出した場合にリセットをかけて復旧を試みます。これにより長期にわたる安定稼働を助けます。堅牢なシステムの構築に役立ちます。

接続例

モノをUSBにつなぐ MONOSTICK-モノスティックのUSBコネクタはAタイプ オスです。機器に接続の際は必要に応じて変換コネクタ、ケーブルをご使用下さい。

monosick-pc
monostick-pi
monostick-angle
MONOSTICK_AC_PLUGGED
無線モジュール
スマートフォン
USBホストに対応している必要があります。
無線モジュール
タブレット
L型のUSBコネクタを使用するとコンパクトになり便利です。
無線モジュール
ボードマイコン
FTDI USBドライバにより、シリアルポートとして容易に制御できます。

OTA設定(Over the Air)で使用する

モノをUSBにつなぐ MONOSTICK-モノスティックを使用すると、加速度センサー無線タグ TWELITE 2525Aで使用されている無線タグアプリ(App_Tag)の詳細設定(インタラクティブモード)を無線を使ってケーブル不要で設定を行う機能です。

MONOSTICK-モノスティックOTA
デバイスドライバのインストール

通常は自動でデバイスドライバがインストールされます。

自動でデバイスドライバがインストールされない場合は、FTDI社FT-232Rドライバをインストールしてください。

MONOSTICK-モノスティックにはWindows, Linux, macOSに対応したFTDI社FT-232Rが搭載されています。

デバイスドライバは以下より入手してください。
www.ftdichip.com(FTDI社のウエブサイト)

VCP driversをダウンロード

  • Windowsでは、COMポートとして割り当てられます。
    デバイスマネージャを立ち上げて確認してください。
  • Linuxでは /dev/ttyUSB? に割り当てられます。
    ? は 0から順に割り当てられます。
  • macOSでは /dev/tty.usbserial* となります。
    * はデバイスのシリアル番号になります。

パソコンによってはドライバが正常にインストールできない場合や期待通りに動作しない場合があるようです。MONOSTICK-モノスティックが使用しているFTDI社FT-232RがUSBとして正常に認識しない場合は弊社では解決できないため、お手数ですがパソコンやドライバのメーカー等へお問い合わせください。

親機・中継機アプリ
親機・中継機アプリ
親機・中継機アプリ
データ集約と通信範囲拡張に。
アップウイングスApp_Wings
TWELITE APPSやactのデータを受信したり中継することができます。複数のアプリに共通して使用できます。
