Features

TWELITEの特徴

3グレード共通の技術的優位性

13.97mm角超小型SMDモジュール

1円玉より小さなモジュール。SMD表面実装で自動実装機による大量生産が可能。0.93gの軽量設計で製品の小型化・薄型化・コスト削減に貢献します。

超低消費電力・電池長時間駆動

待機電流わずか1.5μA（BLUE/RED）〜1.0μA（GOLD）。コイン電池・乾電池で年単位の長期稼働が可能。電源のないフィールドへの設置を実現します。

工業仕様 −30〜+85℃

工場・屋外・冷凍倉庫など過酷な環境でも安定した無線通信品質を維持。産業機器・計測器への採用実績多数の工業グレード設計です。

IEEE802.15.4 / 2.4GHz帯

独自無線プロトコルを採用。16チャネル選択可能で混信に強く、AES-128暗号化に対応。250kbpsでセンサーデータを確実に届けます。

32bitマイコン内蔵・豊富なI/O

マイコン・無線・I/Oが1チップに集積。UART・SPI・I2C・ADCを搭載し、センサー・スイッチ・LEDを直接接続して独立した無線装置として動作します。

OTA無線設定・STAGE対応

TWELITE STAGEでケースを開けずに無線経由でチャンネル・ID・送信間隔を変更可能。ファームウェア書き換えもGUI操作だけで完結します。

TWELITE New Generation Model

新世代・最高性能モデル TWELITE GOLD

TWELITE GOLD は新世代の最高性能グレード。超省電力・高出力・大容量メモリ・NFC 対応で、TWELITE シリーズの可能性を拡張します。一部先行販売中

高性能 Arm Cortex-M4 コアと大容量メモリを搭載しながら、待機電流 わずか 1.0μA の超省電力を実現。NFC タッチ設定（GOLD 専用）により、電源を入れずスマートフォンをかざすだけで設定変更が可能です。

BLUE / RED とバイナリ互換を保ちつつ、より複雑な処理・長期稼働・高度なセキュリティを必要とする次世代の IoT 用途に応えます。

受信電流

4.3mA

BLUE 17.0mA / RED 14.7mA に対しクラス最高水準の低消費

待機電流

1.0μA

RAM・タイマON時。電池で年単位の長期稼働

受信感度

−100dBm

3グレード中で最高。弱電界でも安定して受信

CPU

Arm Cortex-M4

最大48MHz。BLUE / RED は RISC 32ビット

メモリ

RAM 152kB / Flash 640kB

RAM は BLUE / RED の約4.75倍。複雑な処理に対応

NFC

1ポート

GOLD のみ搭載。電源を入れずスマホをかざすだけで設定変更（NFC用 EEPROM 2kB）

※ 上記は BLUE / RED との主な差分の抜粋です。全項目は下の詳細スペック比較に記載しています。

Grade Comparison

BLUE / RED / GOLD グレード比較

3グレードのキャラクター比較。詳細スペックは下記の「詳細スペック比較」または下のボタンから。

標準出力

TWELITE BLUE

トワイライトブルー

KEY APPEAL

+2.5dBm 標準出力
コスト最適・量産向き

SoCJN5164

送信出力+2.5 dBm

こんな用途に屋内・近距離
量産・コスト重視

詳細スペックを見る ↓

高出力

TWELITE RED

トワイライトレッド

KEY APPEAL

+9.14dBm 高出力
BLUEとピン互換

SoCJN5169

送信出力+9.14 dBm

こんな用途に屋外・長距離
工場・金属環境

詳細スペックを見る ↓

高機能

TWELITE GOLD

トワイライトゴールド

KEY APPEAL

Cortex-M4 + NFC
新世代・大容量メモリ

SoCJN5189

送信出力+9.14 dBm

こんな用途に超省電力・長距離
大容量メモリ必要時

詳細スペックを見る ↓

用途別おすすめグレード早見表

用途・条件	BLUE	RED	GOLD
屋内・近距離（〜100m）
屋外・長距離（100m〜）
電池を最長に使いたい
コスト重視・大量生産
大容量メモリ・複雑な処理

※ 通信距離は設置環境・障害物・アンテナ・送信出力などの条件に大きく影響されます。保証スペックではないため、実用途での距離は別途ご相談ください。

Full Specifications

詳細スペック比較

出典：モノワイヤレス株式会社公式データシート（TWELITE GOLD仕様書）

項目	TWELITE BLUE	TWELITE RED	TWELITE GOLD
マイコン仕様
SoC	JN5164	JN5169	JN5189
CPU	RISC 32ビット		Arm Cortex-M4 最大48MHz
RAM	32 kバイト		152 kバイト
フラッシュメモリ	160 kバイト	512 kバイト	640 kバイト
EEPROM	4 kバイト		2K (NFC用)
UART	2ポート
I2C	1ポート	1ポート	2ポート
SPI	1ポート	1ポート	2ポート
ADコンバータ	10bit 4ch	10bit 6ch	12bit 8ch
コンパレータ	1ポート
PWM	4ポート		10ポート
GPIO	最大20ポート		最大22ポート
パルスカウンタ	2ポート
NFC	N/A		1ポート
無線仕様
無線規格	IEEE802.15.4準拠
周波数帯	2.4 GHz
チャネル数	16チャネル
変調方式	O-QPSK, DSSS
通信速度	250 kbps（IEEE802.15.4）
送信出力	+2.5 dBm	+9.14 dBm	+9.14 dBm
受信感度	−95 dBm	−96 dBm	−100 dBm
送信電流	15.3 mA （+2.5dBm時）	23.3 mA （+9.14dBm時） 14.0 mA （+3.00dBm時）	20.28 mA （+9.14dBm時） 9.44 mA （+3.00dBm時）
受信電流	17.0 mA	14.7 mA	4.3 mA
待機電流	1.5 μA （RAM・タイマON）		1.0 μA （RAM・タイマON）
暗号化	AES-128
物理仕様
外形寸法	13.97 × 13.97 × 2.5 mm
重量	0.93 g		0.86 g
実装方式	SMD（表面実装）
動作温度（工業仕様）	−40℃ 〜 +85℃	−30℃ 〜 +85℃	−40℃ 〜 +85℃
動作電圧	2.0V 〜 3.6V		1.9V 〜 3.6V

データシートTWELITE BACKSTAGE APIリファレンスTWELITE BACKSTAGE

Product Variants

型番一覧

アンテナ形状（ワイヤ / 同軸コネクタ / なし）で型番が異なります

TWELITE BLUE

TWE-L-WX

アンテナなし（スルーホール端子）

TWE-L-U

同軸コネクタ（U.FL/IPX）

TWELITE RED

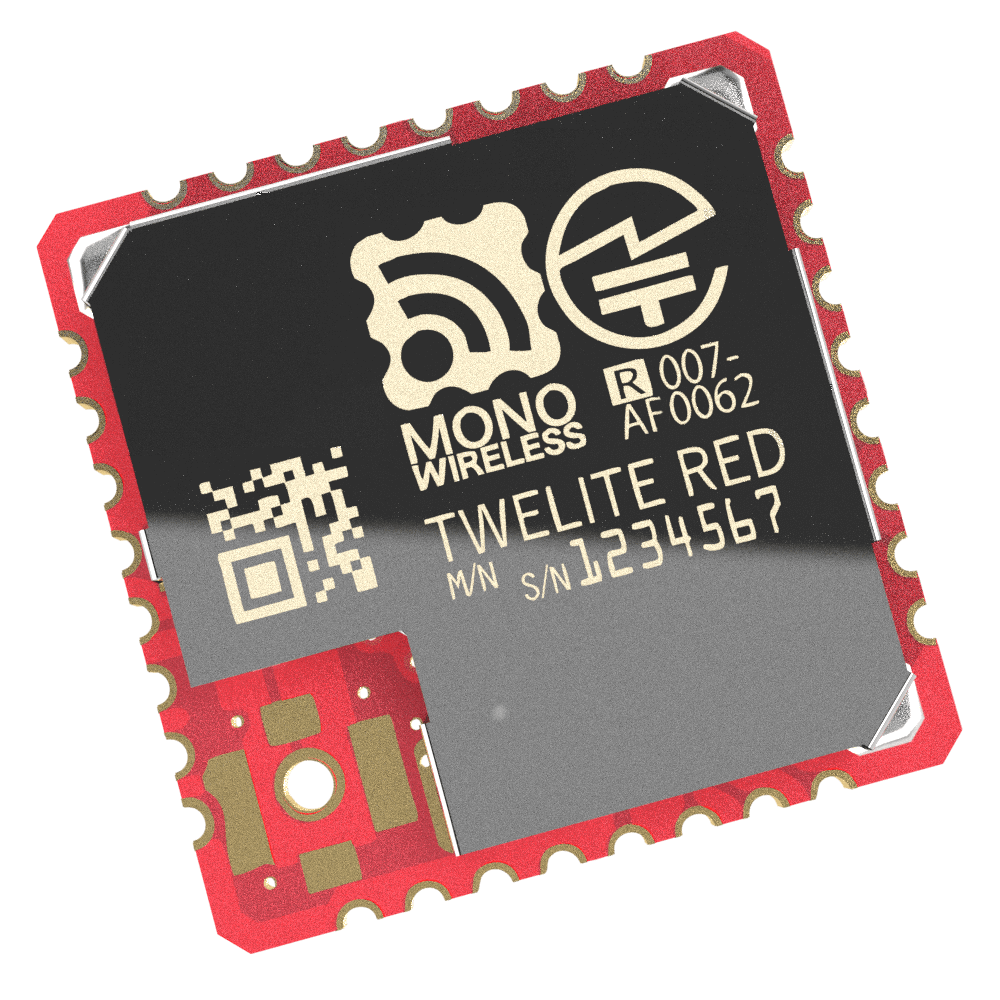

MW-R-WX

アンテナなし（スルーホール端子）

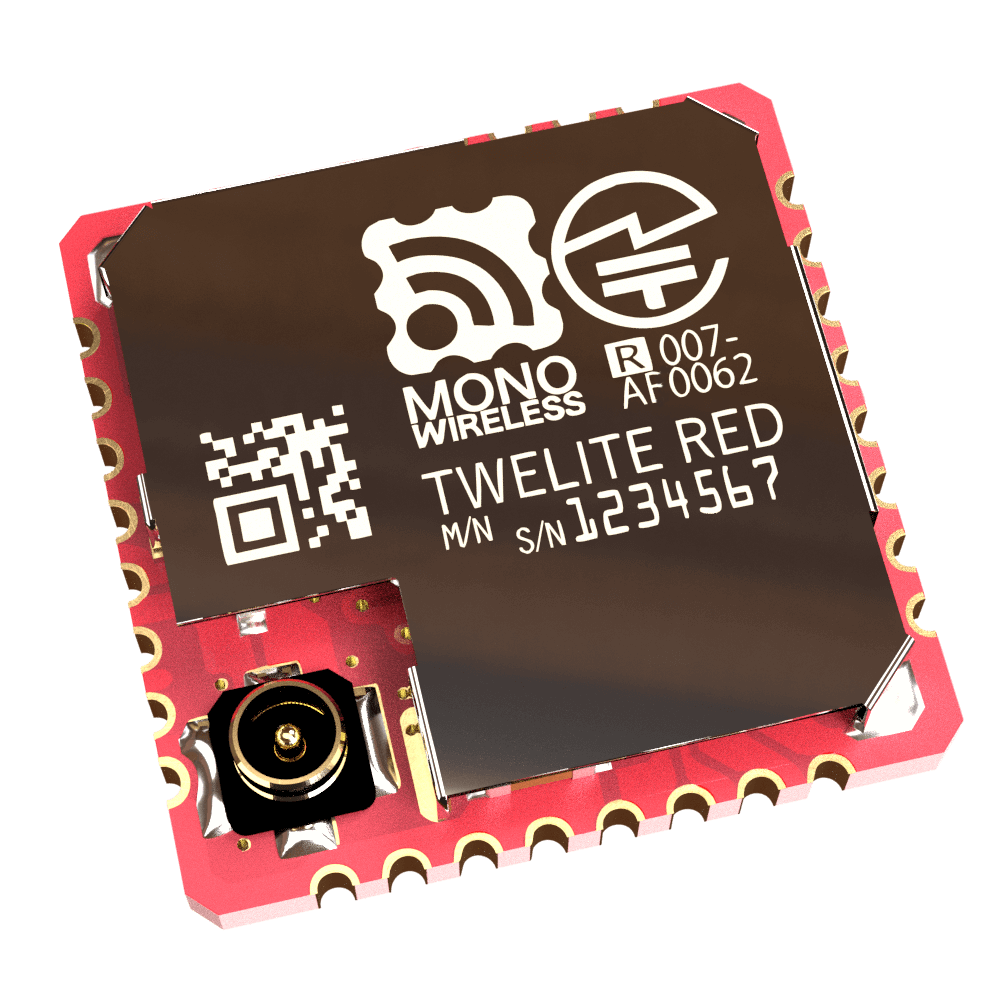

MW-R-U

同軸コネクタ（U.FL/IPX）

TWELITE GOLD

MW-G-W

ワイヤアンテナ端子タイプ

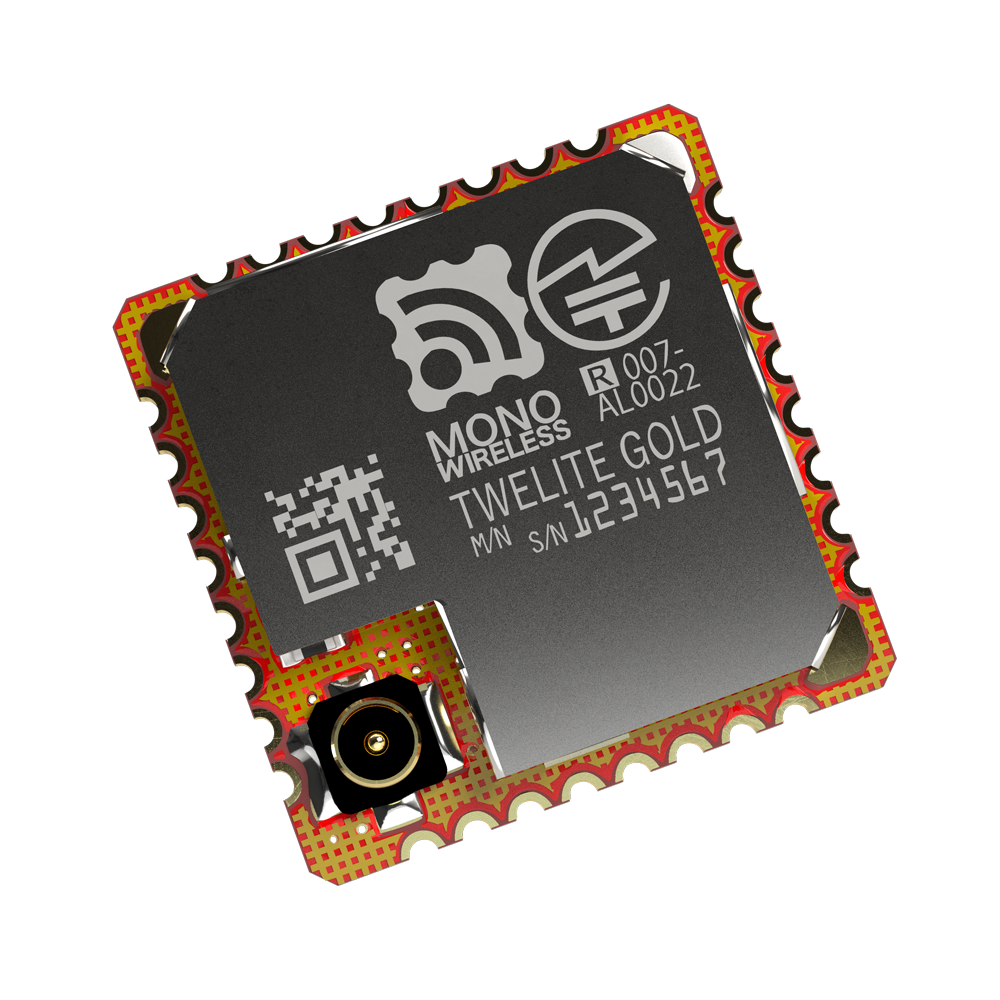

MW-G-U

同軸コネクタ（U.FL/IPX）

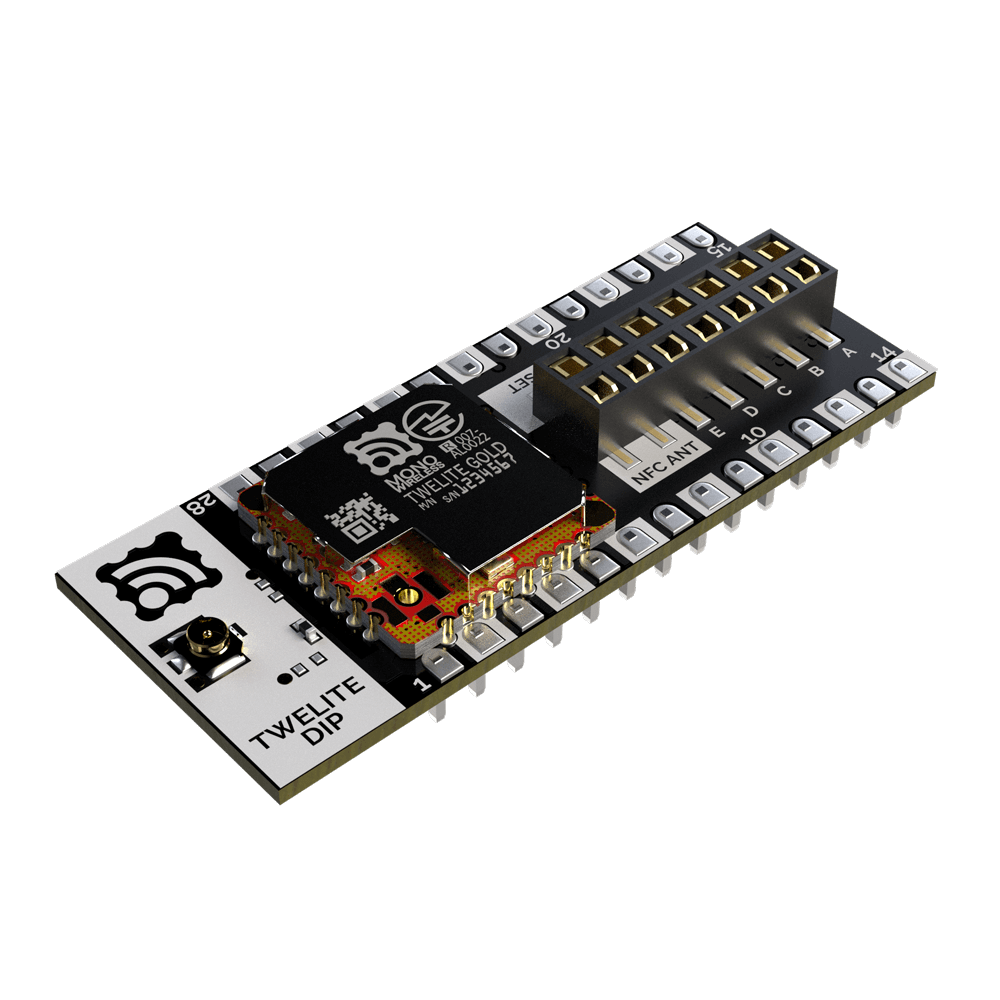

MW-G-DIP-P / MW-G-DIP-U

DIPパッケージ（ブレッドボード対応）

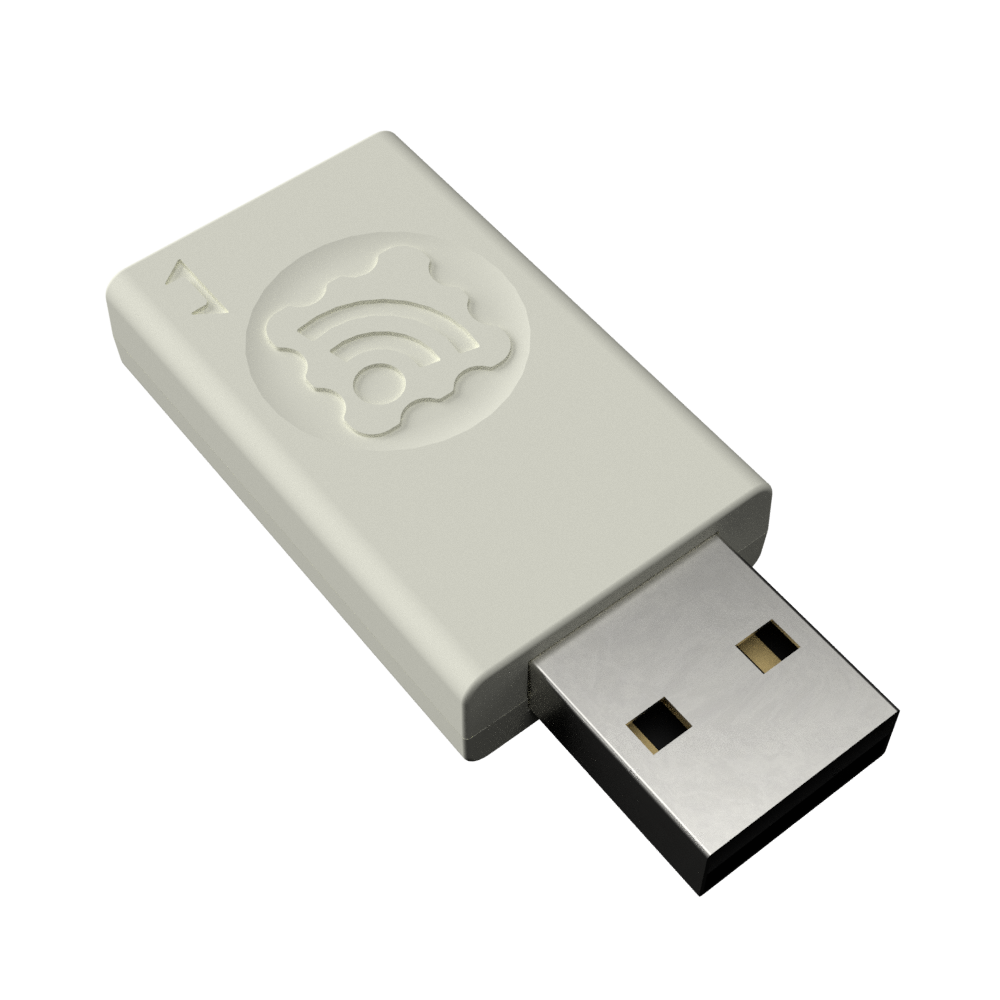

MW-G-STICK

STICK（USB親機）セットモデル

型番の読み方

TWE-L-（BLUE）/ MW-R-（RED）/ MW-G-（GOLD）　末尾　-WX＝アンテナなし　-U＝同軸コネクタ（U.FL）

FAQ

よくある質問

Q

BLUE・RED・GOLDのピン配列は同じですか？

はい、BLUE/RED の２グレードについてはピン配列は一部を除き同一で、通常は基板設計をそのままに乗せ換えることができます。GOLDについても基板設計を流用できるようBLUE/REDを踏襲したピン配列になっています。詳細についてはデータシートをご覧ください。

Q

BLUEとREDの通信距離の差はどのくらいですか？

送信出力差は約6.6dB（BLUE: +2.5dBm / RED: +9.14dBm）です。理論上、電波到達距離はREDの方が約2倍以上になります。REDはパワーアンプ内蔵で、工場・屋外などBLUEでは届かない環境に対応します。なお通信距離は設置環境・障害物・アンテナ等の条件に大きく影響され、保証スペックではないため、実用途での距離は別途ご相談ください。

Q

GOLDはBLUE/REDと同じアプリ（ファームウェア）が使えますか？

GOLDはJN5189チップを採用しており、BLUE/RED（JN5164/5169）向けのファームウェアはそのままでは動作しません。TWELITE BACKSTAGETWELITE BACKSTAGEでGOLD対応アプリをご確認ください。App_Twelite等の主要アプリはGOLD版が提供されています。

Q

サンプル購入・評価キットはありますか？

現在、TWELITE専用のスターターキットは販売しておりません。TWELITEは標準製品の組み合わせですぐに始められるため、「目的別の推奨構成」をご案内しております。将来的には新世代モジュールTWELITE GOLDの正式販売に合わせ、スターターキットのご提供を予定しております。

Q

技適（技術基準適合証明）は取得していますか？

はい。TWELITE BLUE/RED/GOLD はいずれも国内の工事設計認証（技適）を取得済みです。海外での使用については各国の電波法規制をご確認のうえ、対応認証製品をご検討ください。
