TWELITE DIP-トワイライトディップ
トワイライトディップ
TWELITE DIP
超簡単!無線マイコン
ホビーに、学習に、試作に。

超簡単!無線マイコンTWELITE DIP-トワイライトディップ

モノをつなぐ無線マイコンTWELITE-トワイライトに2.54mmピッチの変換基板を付けて28ピン(600mil)DIP型ICの形状にしたモジュールです。手作業での配線を容易にし、汎用基板やソケット、ブレッドボード等を使用できるため、試作や小規模ロットの生産に適しています。電子工作がしやすい製品です。

ピン配置以外は TWELITE-トワイライトと同じです。

TWELITE-トワイライト
TWE-L-DI-W
標準出力 BLUE - ブルー

型番:TWE-L-DI-W
JAN:4589512170181
備考:アンテナ実装済

TWELITE-トワイライト
TWE-L-DI-W
高出力 RED - レッド

型番:MW-R-DI-W
JAN:4589512170433
備考:アンテナ実装済

TWELITE-トワイライト
TWE-L-DI-U
標準出力 BLUE - ブルー

型番:TWE-L-DI-U
JAN:4589512170228
備考:アンテナ別

TWELITE-トワイライト
TWE-L-DI-U
高出力 RED - レッド

型番:MW-R-DI-U
JAN:4589512170457
備考:アンテナ別

TWELITE-トワイライト
高出力タイプ RED-レッドの発売に伴い、従来のTWELITE-トワイライトの呼称を標準出力タイプ BLUE-ブルーに変更しました。
高出力タイプ RED-レッドと標準出力タイプ BLUE-ブルーは混在可能です。
アプリを書き換える場合は標準出力タイプ BLUE-ブルーと高出力タイプ RED-レッドそれぞれ専用のファイルを選んでください。バイナリは共通ではありません。書き込みツール TWELITEプログラマは0.3.5.2以降のバージョンでRED - レッドに対応しました。
概略

32ビットマイコンを内蔵しデジタル、アナログ、シリアルの入出力があるため、外部に制御用のマイコンを必要とせず各種センサーやLED等を接続して無線通信を行うことができます。

ソフトウエア開発なしですぐに使用できる TWELITE APPS - トワイライトアプリが各種用意されており、複雑な作業無しで初心者の方にも簡単にすぐにお使いいただけます。 インタラクティブモードで詳細設定も行うことができ、より高度な使い方もできます。

評価開発環境を使用して開発することもできます。

日本の電波法認証(技適)を取得しています。

製品コンセプト

超簡単!無線マイコン TWELITE DIP-トワイライトディップは「簡単にすぐに使用できる無線モジュール」をコンセプトに開発しました。

無線を使って各種センサーの情報を無線で収集するための装置や、各種リモコンを作成したいが、ハードルが高すぎるという方に無線機能を手軽にご使用いただくことを目的としています。TWELITE DIP-トワイライトディップを使用して手軽に無線機能を手に入れることができます。

対象ユーザー

ホビーや学習用途から各種試作や小ロット量産まで対応し幅広いユーザーにご使用いただけ、初めての方にも扱いやすい無線マイコンモジュールです。

用途 TWELITE DIP-トワイライトディップ

ラピッドプロトタイピング

ラピッドプロトタイピングとは短期間で試作を行うことです。なるべく準備期間をかけずに無線を使用したサービスや製品開発の社内検討や客先でのデモンストレーション等にお使いいただけます。

教育教材

無線を使用した電子回路学習や実習等にお使いいただけます。簡単に無線で実験ができます。

ホビー・DIY

無線を使用した趣味の電子工作やDIY等にお使いいただけます。無線機能を手軽に実装できます。
特徴
超簡単!その1
超簡単!その1

工作が簡単

標準の2.54mmピッチDIP型ICと同様の形状をしていますので、初めてでも馴染みやすく迷わず使用できます。そして、標準で入手性の良い28ピンICソケットやゼロプレッシャーソケット、ユニバーサル基板、ブレッドボードにピッチ変換基板を別途用意する必要なく直接搭載できます。
トワイライトアプリ
TWELITE APPS
ソフトウエア各種
無線センサーやリモコンを作る。
超簡単!その2

設定が簡単

超簡単!標準アプリがあらかじめインストールされており、使用前にパソコンに接続して行うソフトウエアのインストールや初期設定等の煩雑な操作を必要とせず、周辺電子回路の配線のみですぐに動作確認することができます。外部のマイコンなしで自立動作します。
超簡単!その3
超簡単!その3

入手が簡単

全国の電子パーツショップの店頭またはネット通販で手軽に入手できます。
超簡単!その4
超簡単!その4

情報収集が簡単

関連情報が豊富です。情報を書籍やネット上で得ることができます。
形状
TWELITE DIP-トワイライトディップ

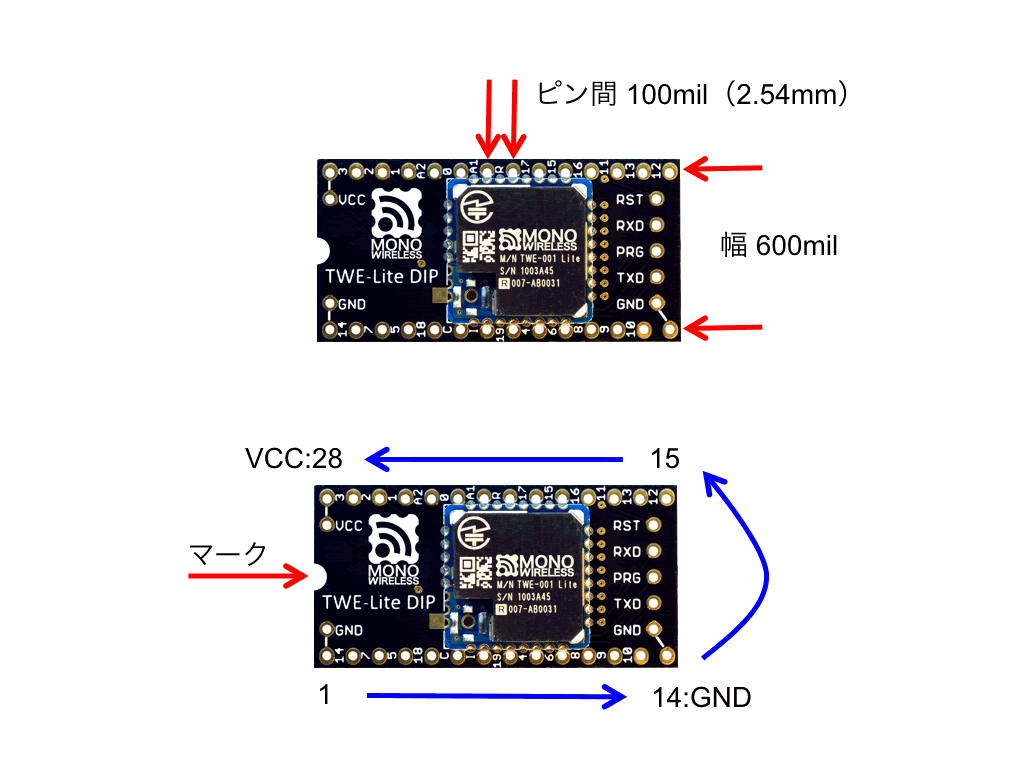

TWELITE DIP-トワイライトディップは28ピン600milのDIP形状をしています。端子番号の振り方も標準のDIPタイプのICと同じです。半円の切り欠きマークを左向きにして上から見た時に左下が1番端子で半時計回りに数えます。右下が14番端子で右上が15番端子、左上が28番端子です。

標準の28ピンICソケットやゼロプレッシャーソケット、ユニバーサル基板、ブレッドボードにピッチ変換基板なしで直接搭載でき取り扱いが簡単です。

外形図:  DXF

バリエーション

送信出力で選べるレッドとブルー

TWELITE - トワイライトは標準出力タイプ(1mW級)のBLUE - ブルーとさらに良く飛ぶ高出力タイプ(10mW級)のRED - レッドから選べます。RED - レッドは受信性能も向上しています。

以下は障害物や電波ノイズが無い理想的な空間でのTWELITE DIPマッチ棒アンテナタイプのRED-レッドとBLUE-ブルーそれぞれの"限界通信距離"を示したものです。高利得アンテナを使用してさらに距離を延ばすことも可能です。

range

無線での通信距離は使用環境により著しく変化します。障害物や電波ノイズの影響を受けるためです。例えば、アンテナの高さ、障害物、壁や天井での電波の反射や吸収、周囲の電波のノイズなどの組み合わせで著しく変化します。

以下の条件が全て揃っている場合のみ限界距離に到達します。

  • 地上高が十分取れている。
  • 間と周囲に障害物が無い。
  • 周囲の電波ノイズが少ない。(近隣に工場、集合住宅、自動車道路等が無い。)

例えば、繁華街で手に持った端末同士の通信の場合は環境によって異なりますが、100m~200mが典型的な通信距離です。

表記の値は限界通信距離です。最長通信距離で実際の使用では環境により著しく変化します。間に障害物がある場合やノイズの多い街中、室内では通信距離が短くなります。表記の通信距離は指標であり保証値ではありません。
使用環境によっては稀にBLUE-ブルーとRED-レッドの通信距離に大きな差がでない場合もあります。実環境でご確認ください。

通信距離、設置方法により最適な出力タイプとアンテナタイプが選択できます。

通信距離を延ばすための注意点

アンテナは無線通信をする際に電波を送受信する重要な部分ですので以下をご理解の上、より良い状態でお使いください。

  • 垂直に立てた状態でお使い下さい。
  • アンテナ間に障害物がなく、アンテナの位置が十分に高い場合に通信が良好になります。
  • アンテナの周囲に金属物体があると性能が低下します。
  • アンテナ軸周囲の感度が高く、真上と真下は感度が低くなります。
仕様
  BLUE-ブルー RED-レッド
送信出力 +2.50dBm +9.14dBm
受信感度 -95dBm -96dBm
送信電流 15.3mA(+2.50dBm出力時) 23.3mA(+9.14dBm出力時)
14.0mA(+3.00dBm出力時)
受信電流 17.0mA 14.7mA
外形寸法 35.7mm x 17.7mm x 3.5mm (マッチ棒アンテナ版)
35.7mm x 17.7mm x 3.5mm (同軸コネクタ版)
(アンテナ、コネクタ、端子除く)
重量 3.6g (マッチ棒アンテナ版)
3.7g (同軸コネクタ版)
(アンテナ、コネクタ、端子含む)

動作電圧 2.3~3.6V
動作温度 -40~85℃ -30~85℃
電波認証 ARIB STD-T66(技適)
動作電圧

入力電圧は2.3V〜3.6Vです。定格内の電圧で使用してください。VCC(電源のプラス側)とGND(電源のマイナス側)の向きに注意してください。

超簡単!標準アプリではコイン型電池で長時間の使用はできません。コイン型電池を使用して間欠動作で使用する場合は 無線タグアプリを使用して下さい。

故障の原因

3.6V以上の電圧をかけたり、プラスとマイナスを逆に接続した場合はTWELITE DIP-トワイライトディップが発熱します。故障の原因になります。(保護回路は内蔵しておりません)

誤って5Vに接続しないように注意して下さい。

入力電圧により I/Oの駆動能力が変化します。定格以上の電流を流した場合は故障の原因になりますのでご注意ください。 (LED電流制限抵抗の省略、モーター直結等)

配線をする時は必ず電源を切ってください。電源を入れたまま配線をつけたり外したりすると故障の原因になります。

TWELITE DIP-トワイライトディップは半導体を使用した電子部品ですので静電気を与えると故障の原因になります。

超簡単!標準アプリの使い方

超簡単!標準アプリがあらかじめインストールされていますので、ソフトウエアのインストールや設定をすることなく必要な配線をするだけですぐに動作を開始します。

無線モジュール TWELITE-トワイライト アプリ
超簡単!標準アプリ
超簡単!標準アプリはTWELITE、TWELITE DIP 、MONOSTICKに標準インストールのソフトウエアです。親機と子機のデジタル4ポート、アナログ4ポートの状態が無線で同期します。試作やデモを手早く作成することができます。入門用や学習用にも最適です。
アプリの書換・設定

アプリの設定や書換を行うためには評価開発環境 TWELITE STAGEとUSBアダプター TWELITE R2を使用します。

TWELITE STAGE - トワイライトステージ
評価開発環境
アプリのビルド、書換、設定、表示に。
TWELITE STAGE
TWELITE STAGE-トワイライトステージはTWELITEを動作させるためのアプリのビルド、書換、設定、そして、アプリからのデータを表示する機能を統合した評価開発環境です。
USBアダプター
アプリの設定、書き込みに。
TWELITE R2
TWELITE R2 -トワイライター2はTWELITE DIP/PAL/2525をUSBシリアル接続するための変換基板です。パソコンに接続し、アプリの詳細設定やアプリ書き込みに使用します。

アプリの書換

超簡単!標準アプリ以外の各種アプリに自由に書き換えることができます。

無線モジュール TWELITE-トワイライト アプリ
ソフトウエア各種
無線センサーやリモコンを作る。
TWELITE APPS
TWELITE APPS - トワイライトアプリはソフトウエア開発なしですぐに使用可能なソフトウエアです。省電力で動作する無線センサーやリモコンを作るために必要な機能をあらかじめ用意しております。

アプリの設定

各アプリはパソコンに接続し詳細設定も行えますので、単純な使い方から複雑な使い方まで対応しています。

インタラクティブモード
アプリの設定をする。
インタラクティブモード
インタラクティブモードで各アプリの設定を変更できます。通信チャンネル、通信グループ等の設定ができます。

アプリの作成

TWELITE-トワイライトは汎用32ビットマイコンを内蔵しており、自由にプログラムを作成して使用することができます。

アクト
TWELITEプログラム
手軽にプログラミング。
act
TWELITEで動作するアプリを書くことができるプログラムをact(アクト)と呼びます。actはなるべく手軽にTWELITEのプログラミングを開始できることを目的としています。
システム構成例
Arduinoと接続する
