MONOSTICK

MoNoStick

Connecting to USB

MONOSTICK(モノスティック)はToCoStick(トコスティック)の後継製品です。ウォッチドッグタイマー(WDT)回路と海外電波認証を新たに追加しさらなる進化を遂げました。ソフトウエアは共通して使用できます。

MONOSTICK(モノスティック)はUSBで機器に手軽に簡単に接続できるUSBスティックです。

TWE-LITE(トワイライト)とパソコン、タブレット、スマートフォン等がUSB接続でシリアル通信できます。

パソコン、タブレット、スマートフォン上のアプリでTWE-LITE(トワイライト)を操作したり、センサデータ情報を無線で収集したりできます。

また、MONOSTICK(モノスティック)はコンパクトな中継機としても使用できます。



製品名:MONOSTICK(モノスティック)クリア
製品型番:MONOSTICK-C
JANコード:4589512170013

製品名:MONOSTICK(モノスティック)グレー
製品型番:MONOSTICK-G
JANコード:4589512170020

Funtions

MONOSTICK(モノスティック)とTWE-LITE(トワイライト)により、以下を実現できます。

無線モジュール

システムの構成例はシステム構成をご参照下さい。

特徴

外観

各部の説明

LED

MONOSTICK(モノスティック)をUSBポートに接続し電源が入ると、緑のLEDが点灯します。

相手側の端末からの制御でデジタル出力1(DO1)とPWM出力3(PWM3)に接続されたLEDを点灯・消灯させることが出来ます。

※ これは超簡単!TWEアプリでの割り当てです。実際のハードウエア接続は赤LED(DIO16)、黄色LED(PWM3)ですのでご注意ください。
※ ケースの色がグレーの場合はLEDは見えません。

ウォッチドッグタイマー(WDT)

MONOSTICK(モノスティック)はウォッチドッグタイマー(WDT)を搭載しています。ウォッチドッグタイマー(WDT)は内蔵マイコンの動作を監視し、不具合を検出した場合にリセットをかけて復旧を試みます。これにより長期にわたる安定稼働を助けます。今まで以上に堅牢なシステムの構築に役立ちます。

アンテナ

基板上にプリントアンテナを構成しています。

以下のように垂直に立てた時にアンテナの感度が最大になります。

見通しで、高い場所にアンテナを設置すると通信環境が良くなります。必要に応じてUSB延長ケーブルで最適な場所にアンテナを設置して下さい。

無線モジュールiot無線モジュール

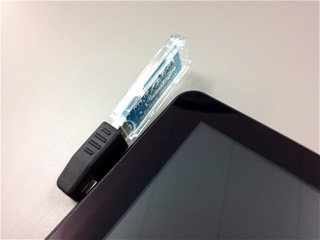

接続例

MONOSTICK(モノスティック)のUSBコネクタはAタイプ オスです。機器に接続の際は必要に応じて変換コネクタ、ケーブルをご使用下さい。

スマートフォン

無線モジュール

タブレット端末

L型のUSBコネクタを使用するとコンパクトになり便利です。

無線モジュール無線モジュール

ボードマイコン

FTDI USBドライバにより、シリアルポートとして容易に制御できます。

無線モジュール

遠隔制御(リモートコントロール)

離れた"モノ"を操作する

MONOSTICK(モノスティック)をパソコンやスマートフォン、タブレット端末のUSBポートに接続することで親機として複数のTWE-LITE DIP(トワイライト・ディップ)を遠隔制御することができます。

パソコン、スマートフォン、タブレットをリモコン端末として使用する

無線モジュール

TWE-LITE DIP(トワイライト・ディップ)にLED、モーター、ファン、ブザー、リレー等の様々なデバイスを接続してパソコンやスマートフォン、タブレット端末から制御できます。

超簡単!TWEアプリを使用するとデジタル出力4ポート、PWM出力4ポート、I2C出力を制御できます。

リモコン通信専用アプリを使用するとデジタル出力12ポートを制御できます。

無線モジュール

遠隔監視(リモートモニタリング)

離れた"モノ"の状態を知る

MONOSTICK(モノスティック)をパソコンやスマートフォン、タブレット端末のUSBポートに接続することで親機として複数のTWE-LITE DIP(トワイライト・ディップ)を遠隔監視することができます。

パソコン、スマートフォン、タブレットをモニター端末として使用する

無線モジュール無線モジュール

TWE-LITE DIP(トワイライト・ディップ)に様々なセンサーを接続してパソコンやスマートフォン、タブレット端末で、 監視できます。

超簡単!TWEアプリを使用するとデジタル入力4ポート、アナログ入力4ポート、I2C入力を監視できます。

無線タグアプリを使用すると超低消費電力で動作する各種センサやスイッチの情報を監視できます。

リモコン通信専用アプリを使用するとデジタル入力12ポートを監視できます。

無線モジュール

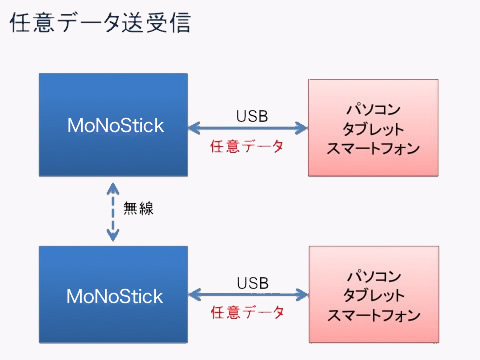

任意データ送受信

離れた"モノ"同士で対話する

MONOSTICK(モノスティック)をパソコンやスマートフォン、タブレット端末のUSBポートに接続することで、パソコンやスマートフォン、タブレット端末同士で通信ができます。

超簡単!TWEアプリを使用するとショートメッセージを送受信できます。

シリアル通信専用アプリを使用するとショートテキストメッセージに加え、バイナリ、アスキーファイルの送受信ができます。

無線モジュール

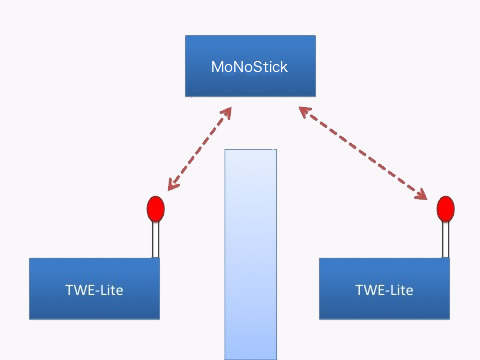

中継機として使用する

MONOSTICK(モノスティック)を中継機にすることにより、通信距離の延長や信頼性の向上をさせることが出来ます。

無線モジュール

まずは使ってみましょう!

デバイスドライバのインストール

MONOSTICK(モノスティック) は、PC上で動作する各種OS(Windows, Linux, Mac OS X)に対応したFTDI社FT-232R が搭載されています。デバイスドライバは以下より入手してください。
http://www.ftdichip.com/


※ 多くの場合ドライバのインストールは不要ですが、COM ポートが認識されない場合はFTDI社FT-232Rドライバを導入してください。ご使用のパソコンによってはドライバが正常にインストールできない場合や期待通りに動作しない場合があるようですのでご注意ください。

アプリケーション例

ラズベリーパイとの使用

アンテナ特性

アンテナ特性(PDF)
